7
8a
8b
9
14
II.
4 x TX20
I.

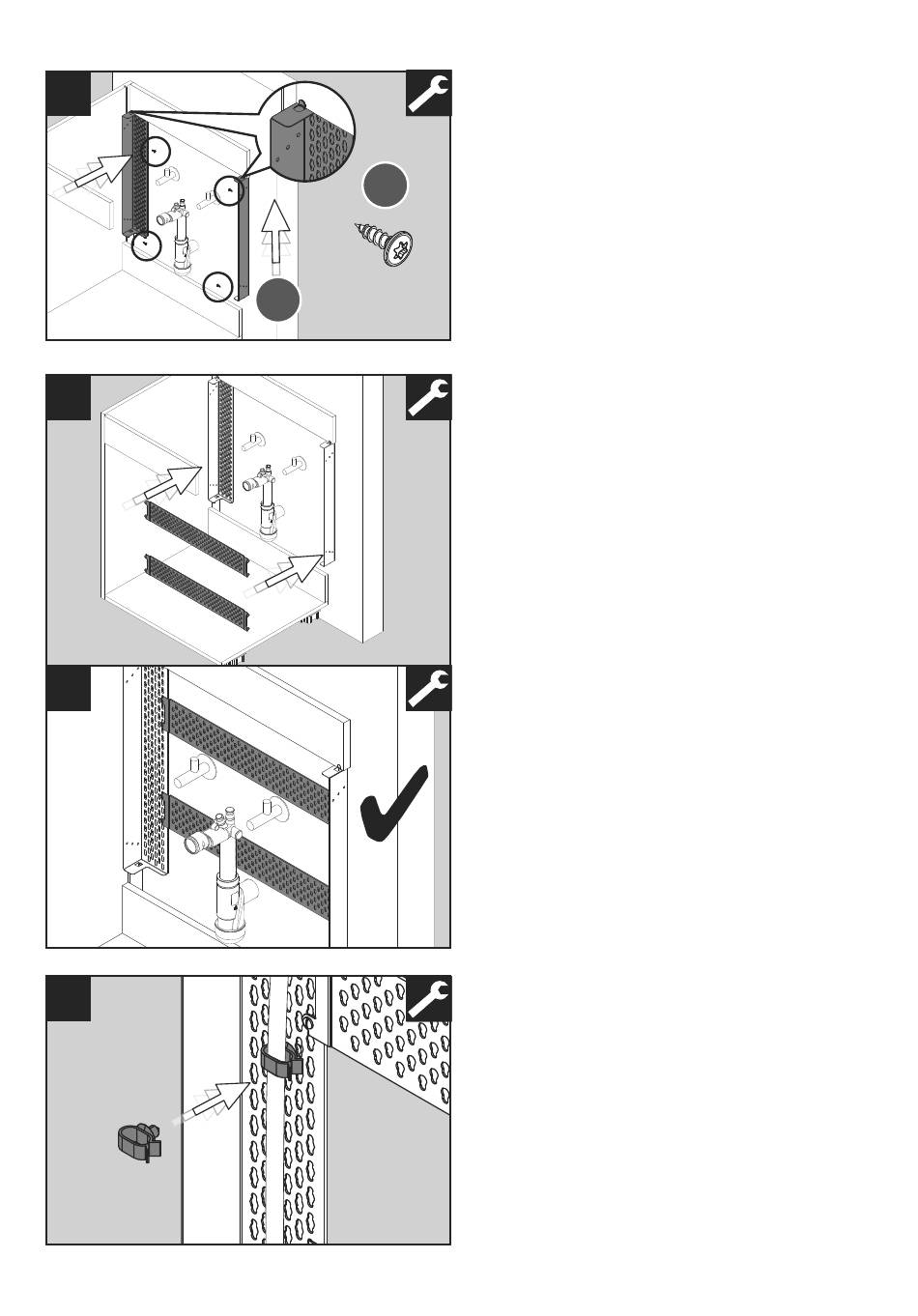

Installationsrahmen montieren
Hinweis: Der Installationsrahmen dient als
Hilfsmittel zur Befestigung und Verlegung von
Leitungen und Kabeln. Falls nicht ausreichend
Platz zur Verfügung steht, kann auf die Mon-
tage des Rahmens verzichtet werden. Fahren
Sie in diesem Fall bei Abbildung 10 fort.
Beide Seitenteile im Unterschrank hinten seit-
lich montieren - hierzu die Rahmen nach oben
schieben und beim Anlegen die Nasen an den
Installationsrahmen nutzen. Mit 4 Schrauben
fixieren.
Die beiden Quertraversen in der passenden
Höhe in die Langlöcher der Seitenteile
einhängen. Dabei Kollisionen mit den
Eckventilen und dem Siphon vermeiden.
Die obere Quertraverse sollte möglichst weit
oben montiert werden, damit die Sicherheits-
gruppe daran möglichst weit oben befestigt
werden kann.
Mit den beiligenden Clips können im weiteren
Montageprozess Kabel und Leitungen an den
Rahmenteilen fixiert werden.
