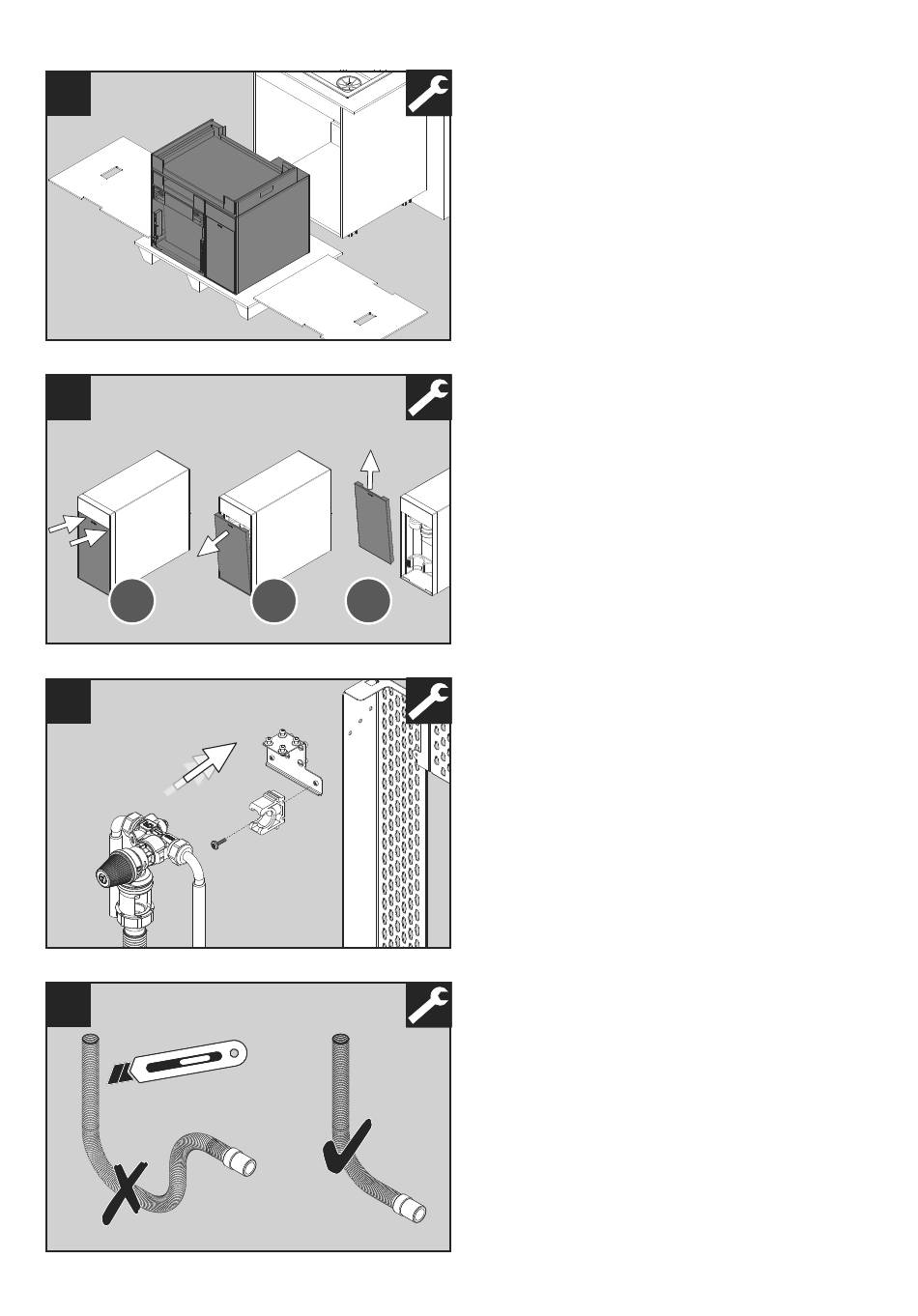

Anschlüsse auf der Rückseite der Unter-
schrank-Einheit vorbereiten
Multi Frame vor dem Unterschrank platzieren,
damit die nötigen Anschlüsse an das Strom-
und Wassernetz hergestellt werden können.
Tipp: Da der Multi Frame später in den
Schrank geschoben wird, ist eine erhöhte Plat-
zierung hilfreich - z.B. auf einem Möbelroller
oder auf der Kartonpalette der Verpackung.
Klappe an der Unterschrank-Einheit vorne
abnehmen.
Hierzu die Aufkleber entfernen, dann die
Klappe an den oberen Ecken antippen.
Die Klappe schwenkt heraus und kann
nach oben herausgenommen werden.
Montageort der Sicherheitsgruppe:
Planen Sie für den Ablaufschlauch eine Höhe
von mindestens 50 mm Gefälle ein.
Montieren Sie den Kunststoff-Halter für die
Sicherheitsgruppe mit der mitgelieferten
Schraube auf dem Metall-Haltebügel. Rasten
sie den Haltebügel in der entsprechenden
Höhe im Montagerahmen ein. Rasten Sie die
Sicherheitsgruppe in den Halter ein.
Überprüfen Sie, dass das Kugelventil geöffnet
ist und der Hebel in Flussrichtung steht. Das
Ventil muss während des Betriebes stets offen
sein!
Schlauch kürzen und verlegen:
Kürzen Sie den Schlauch auf die nötige
Länge. Achten Sie darauf, dass der
Schlauch mit konstantem Gefälle verlegt
wird.
Der Schlauch darf nicht durchhängen!
