10
11
12
13
24 mm
rot
19 mm
blau
19 mm
19 mm

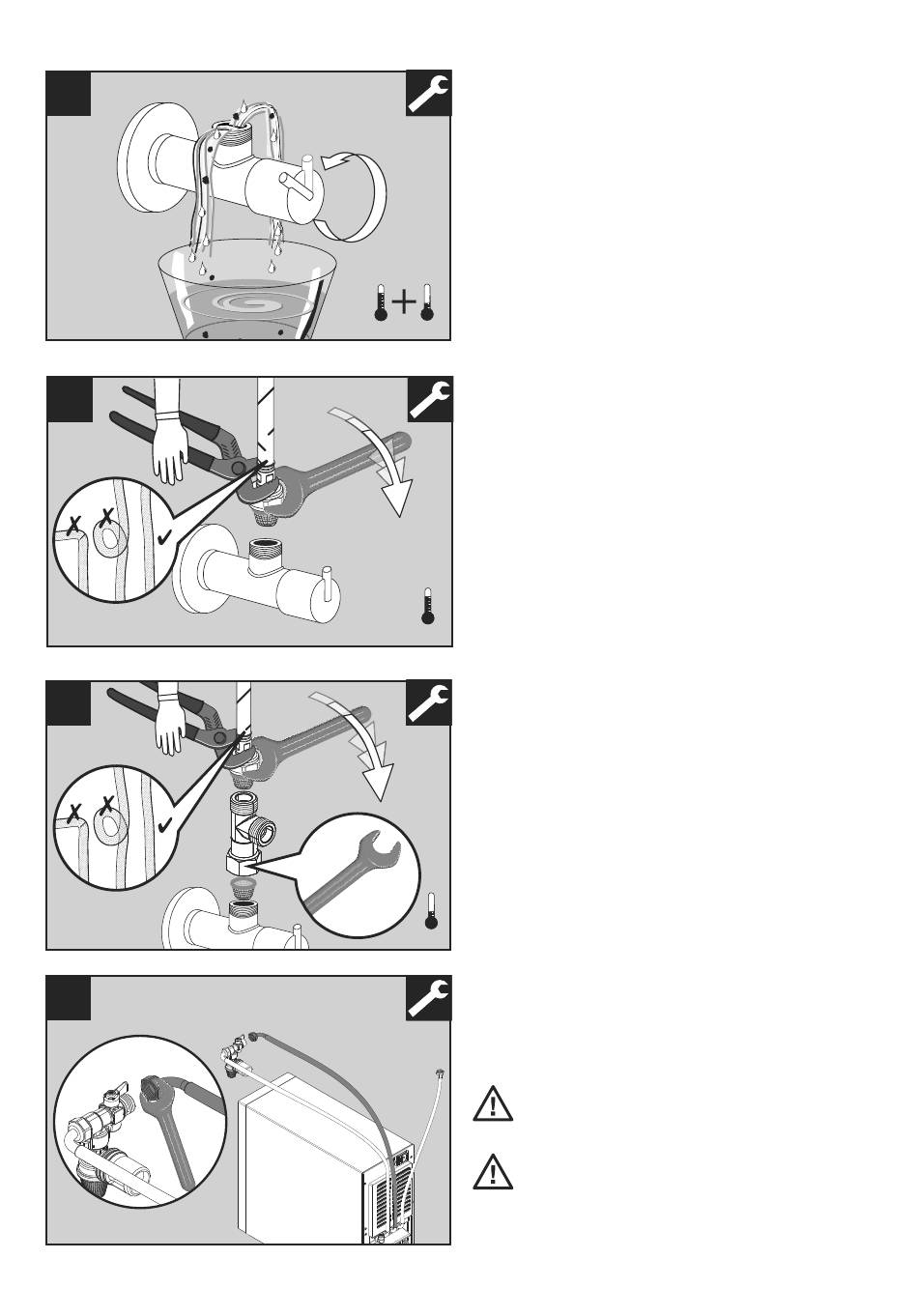

Hygienehinweis:
Wasserführende Teile nicht verschmutzen!
Beide Eckventile spülen.
Hygienehinweis:
Wasserführende Teile nicht verschmutzen!
Den roten Flexschlauch der Armatur auf das
Warmwasser-Eckventil (links) montieren.
Stellen Sie sicher, dass eine Siebdichtung im
Schlauchanschluss eingesetzt ist.
Den Flexschlauch beim Anziehen gegen
Verdrehen sichern.
Hygienehinweis:
Wasserführende Teile nicht verschmutzen!
Das T-Stück auf das Kaltwasser-Eckventil
(rechts) montieren. Siebdichtung nicht ver-
gessen! Auf das obere Ende des T-Stücks wird
der blaue Flexschlauch der Armatur montiert,
Stellen Sie sicher, dass eine Siebdichtung im
Schlauchanschluss eingesetzt ist.
Den Flexschlauch beim Anziehen gegen Ver-
drehen sichern.
Den mittleren der drei vormontierten Schläu-
che an der Sicherheitsgruppe montieren.
Darauf achten, dass die Sicherheits-
gruppe dabei nicht auf den Boden fällt!
Überprüfen Sie vor der Montage, ob im
Schlauch eine Gummidichtung vorhan-
den ist.
15
