4
II.
0
I.
2 / 3 / 4
Option
5
Option
Ø 40 mm
6
Option
1
Ø 50 mm
Option

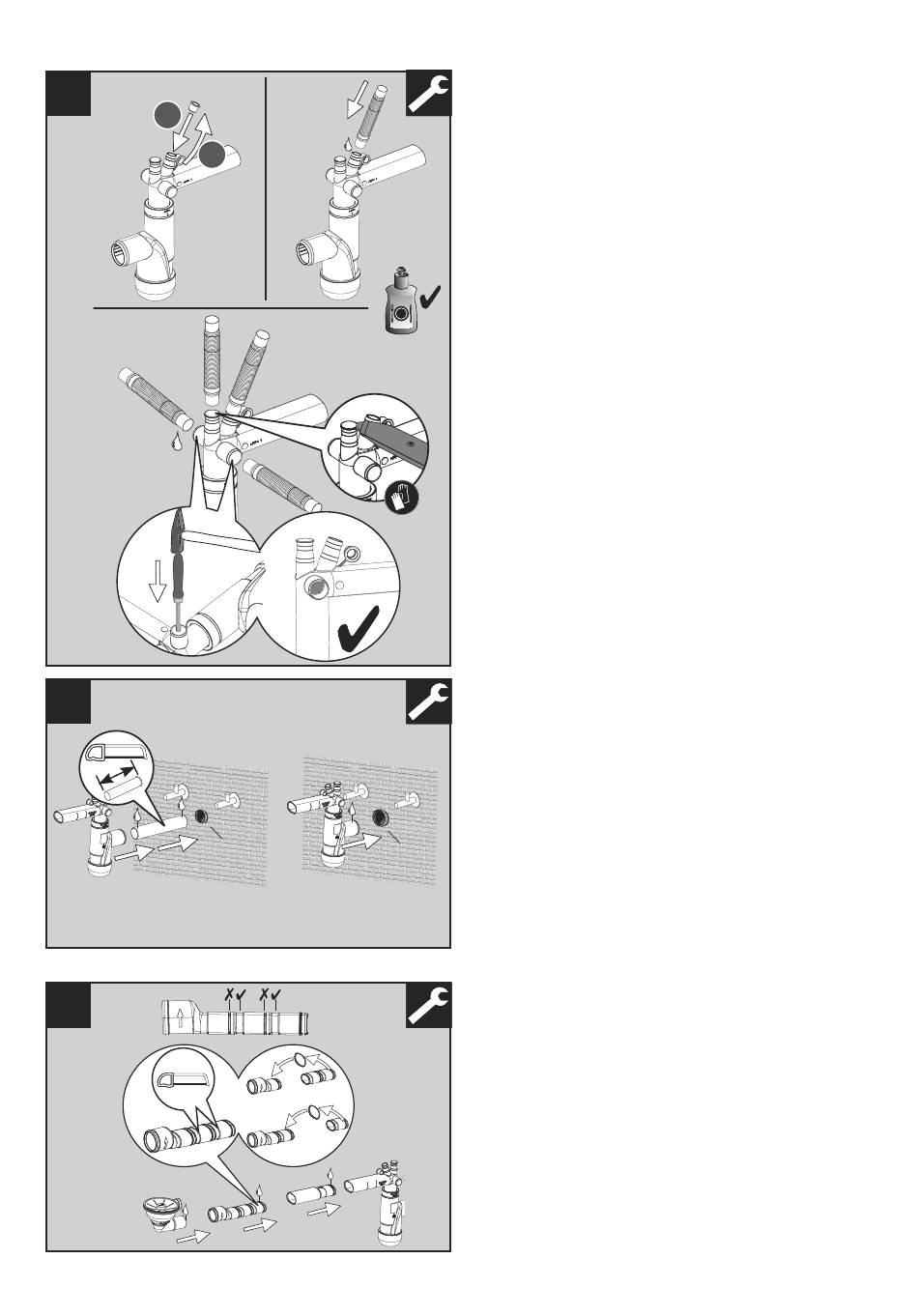

Siphon montieren
Wie viele Ablaufanschlüsse (z.B. für die
Geschirrspülmaschine) werden benötigt?
Hinweis: einer der Anschlüsse wird für die
Sicherheitsgruppe benötigt.
1: vorhandenen, offenen Anschluss verwenden
2 oder mehr: Weitere Anschlüsse öffnen. Am
oberen Anschluss lässt sich der Deckel ein-
fach abschneiden. Die seitlichen Anschlüsse
können mit Hammer und Schraubendreher
durchgestoßen werden.
Zum Aufstecken von Ablaufschläuchen
Gleitmittel verwenden (z.B. Spülmittel).
Siphon am Wandschluss einstecken.
Für einen Ablauf mit Durchmesser 40 mm das
Verlängerungsrohr verwenden (bei Bedarf
kürzen).
Für einen Ablauf mit Durchmesser 50 mm
den Siphon direkt ohne Verlängerungsrohr
einstecken.
Siphon mit der Ablaufgarnitur verbinden.
Hierzu das beiliegende Anschlussteil und falls
nötig die Verlängerung nutzen.
Eventuell müssen Teile gekürzt werden - in
diesem Fall den O-Ring auf das verbleibende
Teil versetzen.
13
