Montage
Vor der Montage der Unterschrank-Einheit sollte immer die Spüle mit Ablaufgarni-
tur in der Arbeitsplatte montiert sein und die Arbeitsplatte auf dem Unterschrank
aufliegen. Damit ist der zur Verfügung stehende Bauraum (Störkanten der Becken)
abgegrenzt.
1
2
35 mm
Ø
3
12
Hygienehinweis:
Wasserführende Teile nicht verschmutzen!

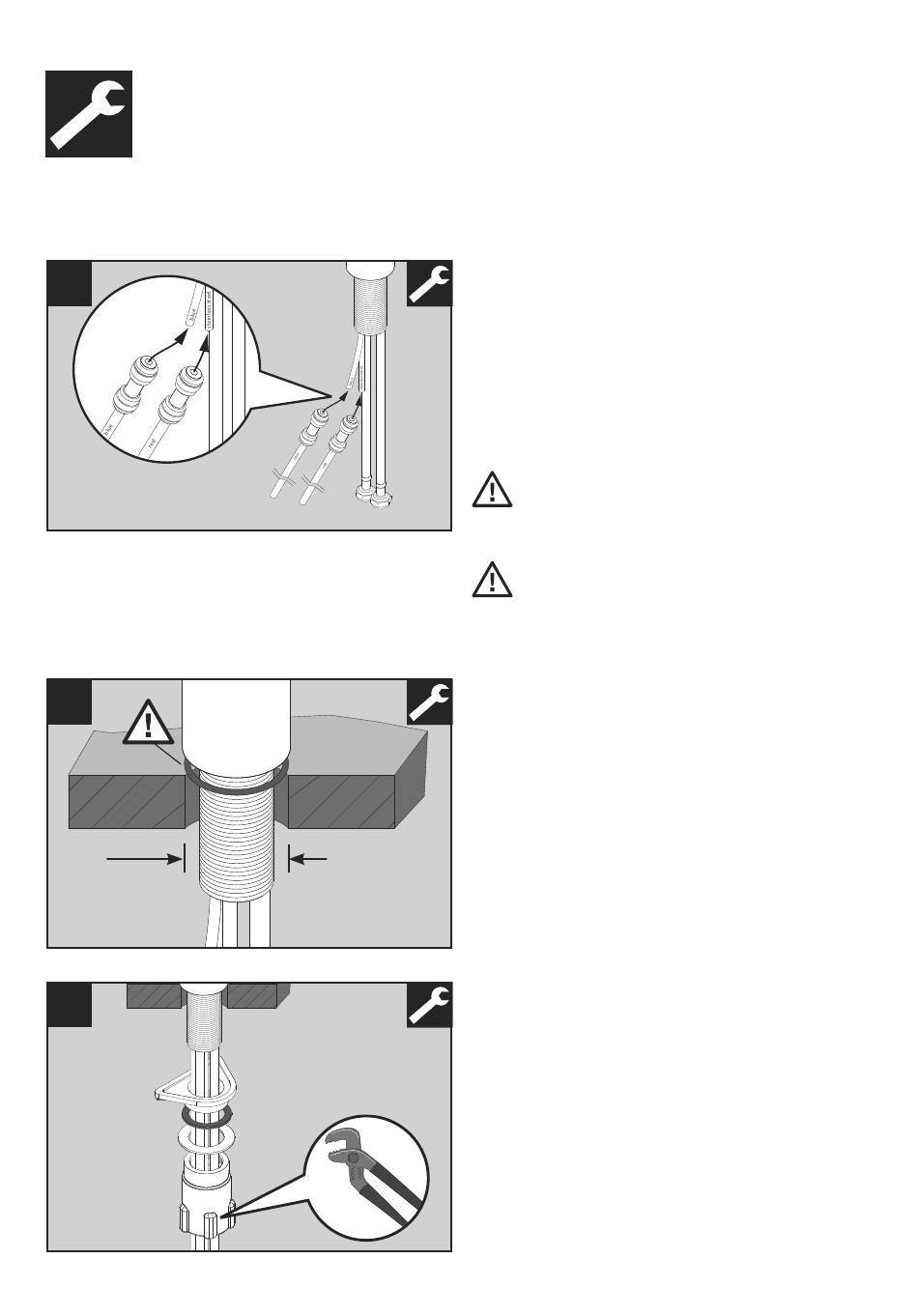

Verbinden Sie die beiliegende blaue Kunst-
stoffleitung (Ø 6 mm) mit der blauen Kunst-
stoffleitung an der Armatur.
Verbinden Sie die rote Kunststoffleitung
(Ø 8 mm) mit dem Edelstahlrohr an der Armatur.
Beide Leitungen nicht knicken. Insbe-
sondere die rote Leitung knickt leicht,
deshalb beim Einstecken kurz fassen
oder am besten nur direkt am Verbin-
dungsstück fassen.
Die Verbindungsstücke fest und komplett
bis zum Anschlag einstecken.
Armatur in Hahnloch einsetzen (Ø 35 mm).
Armatur mit Montageset befestigen.
