Montageort
22

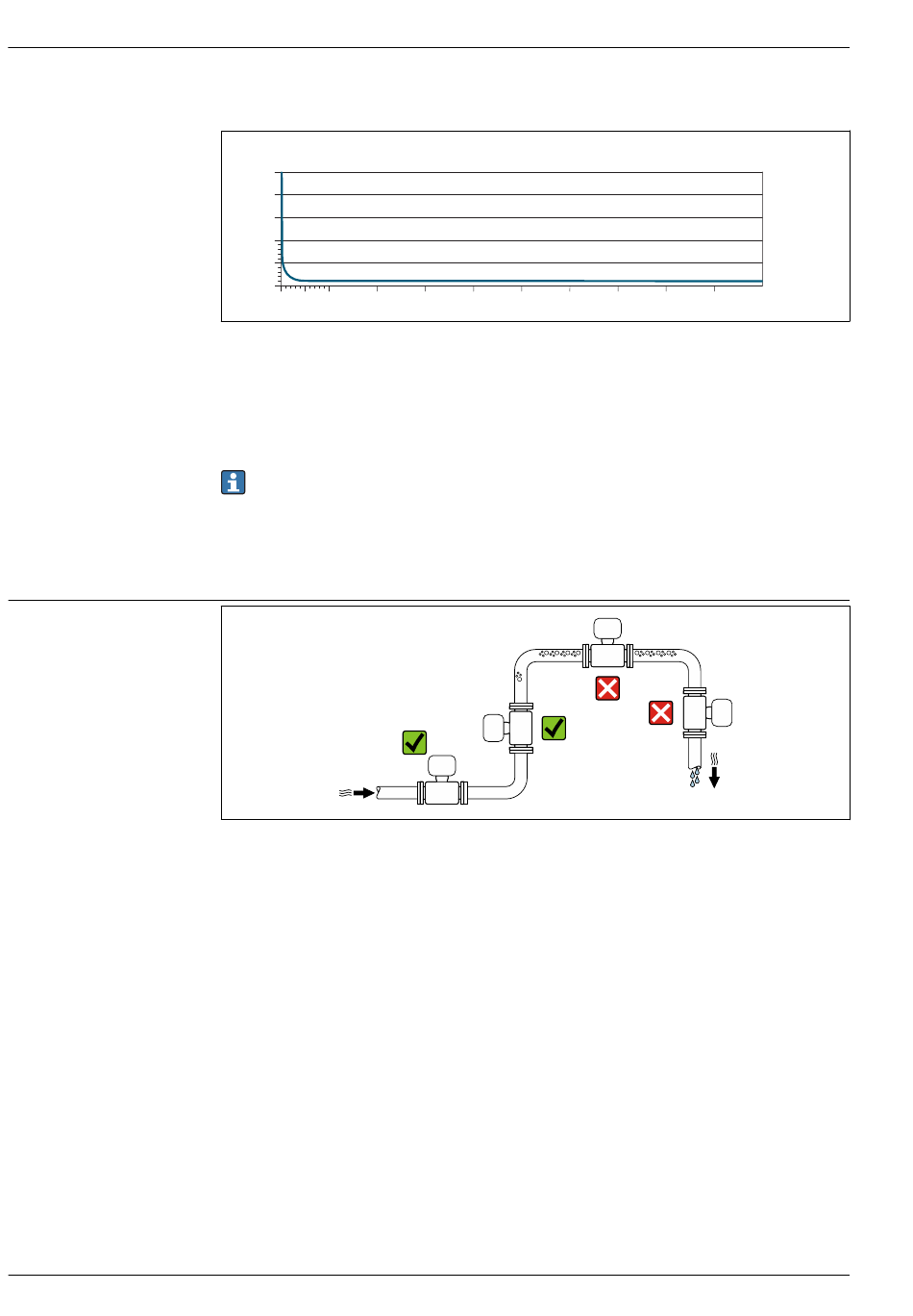

Beispiel maximale Messabweichung
E [%]
2.5
2.0
1.5
1.0
0.5
0
0 10 20
E Maximale Messabweichung in % v.M. (Beispiel)
Q Durchflussrate in % vom maximalen Endwert
Montage
Für alle Anwendungen mit erhöhten Sicherheits- oder Belastungsanforderungen und bei Mes-
saufnehmern mit VCO- oder Clamp-Prozessanschlüssen ist die entsprechende Sensorhalterung
zu verwenden.
Generell wird die Sensorhalterung von Endress+Hauser zur Befestigung für alle Anwendungen
empfohlen. Die Sensorhalterung kann mit der Gerätekonfiguration (Bestellmerkmal "Zubehör
beigelegt", Option PR) oder nachträglich mit der Materialnummer 71392563 bestellt werden.
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver-
engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin-
dern das Leerlaufen des Messaufnehmers während der Messung.
30 40 50 60
Proline Promass A 200
100 Q [%]
70 80 90
