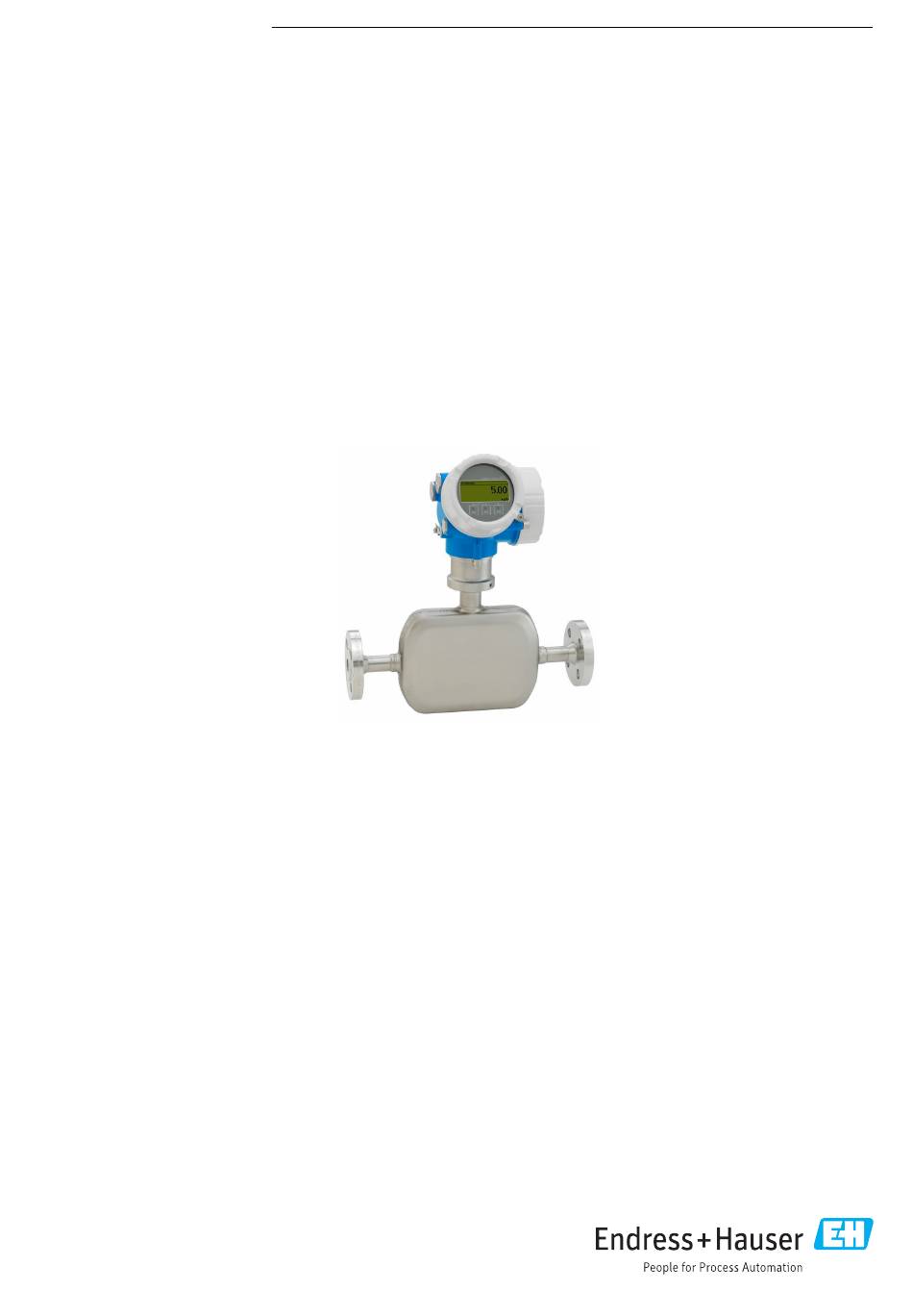

Endress+Hauser Proline Promass A 200 Technische Information

Endress+Hauser Proline Promass A 200 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass A 200:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01380D/06/DE/03.24-00
71672868
2024-11-01
Durchflussmessgerät mit echter Zweileitertechnologie für die genaue Mes-
sung kleinster Durchflüsse
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen
Messstoffeigenschaften wie Viskosität und Dichte
• Geeignet für Anwendungen mit kleinsten Durchflussmengen
in der Chemieindustrie
Geräteeigenschaften
• Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈")
• Prozessdruck bis 430,9 bar (6 250 psi)
• Messstofftemperatur bis +205 °C (+401 °F)
• Zweileitertechnologie
• Robustes Zweikammergehäuse
• Anlagensicherheit: weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Promass A 200
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Platzsparende Installation – kompakter, leichter Messauf-
nehmer
• Höchste Produktqualität – selbstentleerbares Messrohrde-
sign in allen Nennweiten
• Optimale Prozesssicherheit – beständig gegen korrosive
Umgebungsbedingungen und Messrohrverstopfungen
• Komfortable Geräteverdrahtung – separater Anschlussraum
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promass A 200

Inhaltszusammenfassung für Endress+Hauser Proline Promass A 200

  • Seite 1 Products Solutions Services TI01380D/06/DE/03.24-00 71672868 2024-11-01 Technische Information Proline Promass A 200 Coriolis-Durchflussmessgerät Durchflussmessgerät mit echter Zweileitertechnologie für die genaue Mes- sung kleinster Durchflüsse Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen • Platzsparende Installation – kompakter, leichter Messauf- Messstoffeigenschaften wie Viskosität und Dichte...
  • Seite 2 Proline Promass A 200 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Elektromagnetische Verträglichkeit (EMV) ...
  • Seite 3 Proline Promass A 200 Systemkomponenten ......72 Ergänzende Dokumentation ....72 Standarddokumentation .
  • Seite 4 Proline Promass A 200 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
  • Seite 5 Proline Promass A 200 Symbol Bedeutung A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
  • Seite 6 Proline Promass A 200 Volumenmessung Daraus lässt sich mit Hilfe des gemessenen Masseflusses auch der Volumenfluss berechnen. Temperaturmessung Zur rechnerischen Kompensation von Temperatureffekten wird die Temperatur am Messrohr erfasst. Dieses Signal entspricht der Prozesstemperatur und steht auch als Ausgangssignal zur Verfügung.
  • Seite 7 Proline Promass A 200 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Proline 200 Gehäuseausführungen und Werkstoffe: • Kompakt, Alu beschichtet: Aluminium, AlSi10Mg, beschichtet • Kompakt, rostfrei: Für höchste Korrosionsbeständigkeit: Rostfreier Stahl CF3M...
  • Seite 8 Proline Promass A 200 Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifischen Freigabecode geschützt werden. Zugriff via Feldbus Der Zugriff auf Parameter des Geräts kann bei der Kommunikation via Feldbus auf die Berechtigung "Nur Lesen"...
  • Seite 9 Proline Promass A 200 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ¹⁄₂₄ 0 … 20 0 … 0,735 ¹⁄₁₂...
  • Seite 10 Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen oder für Gase den Normvolumenfluss zu berechnen, kann das Automatisierungssystem kontinuierlich den Betriebsdruck in das Messgerät schreiben. Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S. Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör"...
  • Seite 11 Proline Promass A 200 Impulsausgang Impulsbreite Einstellbar: 5 … 2 000 ms Maximale Impulsrate 100 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Ausgangsfrequenz Einstellbar: 0 … 1 000 Hz Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1...
  • Seite 12 Klemmenspannung um DC 2 V erhöht werden. Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klemmenspannung um DC 0,5 V erhöht werden. Zur Bürde Verschiedene Speisegeräte können Sie bei Endress+Hauser bestellen: →  72 Zu den Ex-Anschlusswerten Leistungsaufnahme Messumformer Bestellmerkmal "Ausgang;...
  • Seite 13 Proline Promass A 200 FOUNDATION Fieldbus 18 mA PROFIBUS PA 16 mA Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei- cher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
  • Seite 14 Proline Promass A 200 Impuls-/Frequenzausgang 12345 A0028761  2 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten Schaltausgang A0028760  3 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
  • Seite 15 Proline Promass A 200 FOUNDATION Fieldbus A0028768  4 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator)
  • Seite 16 Proline Promass A 200 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter HART-Eingang 4...20 mA...
  • Seite 17 Proline Promass A 200 Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen • Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von...
  • Seite 18 Proline Promass A 200 Eingangsspannungsbereich Werte entsprechen Angaben der Versorgungsspannung →  12 Widerstand pro Kanal 2 ⋅ 0,5 Ω max. Ansprechgleichspannung 400 … 700 V Ansprechstoßspannung < 800 V Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs)
  • Seite 19 Proline Promass A 200 Nullpunktstabilität Standardausführung: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, HA, Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ¹⁄₂₄ 0,0010 0,000036 ¹⁄₁₂ 0,0050 0,00018 ¹⁄₈ 0,0200 0,00072 Hochdruckausführung: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB Nullpunktstabilität [mm] [in]...
  • Seite 20 Proline Promass A 200 Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  21 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Massefluss (Gase) ±0,15 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit •...
  • Seite 21 Proline Promass A 200 [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 360 400 A0016616 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Einfluss Messstoffdruck Eine Druckdifferenz zwischen Kalibrierdruck und Prozessdruck hat keinen Einfluss auf die Messge- nauigkeit.
  • Seite 22 VCO- oder Clamp-Prozessanschlüssen ist die entsprechende Sensorhalterung zu verwenden. Generell wird die Sensorhalterung von Endress+Hauser zur Befestigung für alle Anwendungen empfohlen. Die Sensorhalterung kann mit der Gerätekonfiguration (Bestellmerkmal "Zubehör beigelegt", Option PR) oder nachträglich mit der Materialnummer 71392563 bestellt werden.
  • Seite 23 Proline Promass A 200 A0028773  7 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ¹⁄₂₄ 0,03 ¹⁄₁₂ 0,06 ¹⁄₈ 0,12 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
  • Seite 24 Proline Promass A 200 Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  33. Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau kann das Messrohr vollständig entleert und vor Ablagerungen geschützt wer- den, wenn die Eigenschaften der gemessenen Flüssigkeit dies erlauben.
  • Seite 25 Proline Promass A 200 Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" (Zubehör). Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →  18. Eine Nullpunktjustierung im Feld ist deshalb grundsätzlich nicht erforderlich.
  • Seite 26 Proline Promass A 200 WARNUNG Belastung der Rohrleitung! Zu hohe Belastung einer nicht gestützten Rohrleitung kann zu einem Rohrbruch führen. ‣ Messaufnehmer in ausreichend gestützte Rohrleitung einbauen. Für eine maximale mechanische Stabilität kann der Messaufnehmer neben der Sensorhalterung kundenseitig zusätzlich ein- und auslaufseitig gestützt werden, z.B.
  • Seite 27 Proline Promass A 200 Messaufnehmer IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 Gerätestecker IP67, nur im verschraubten Zustand Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
  • Seite 28 Proline Promass A 200 Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 7000 6000 5000 4000 3000 2000 1000 PN 40 [°C] [°F] A0036181-DE  8 Mit Flanschwerkstoff: 1.4404 (316/316L) [psi] [bar] 7000 6000 5000 4000 3000 2000...
  • Seite 29 Proline Promass A 200 Flanschanschluss in Anlehnung an ASME B16.5 [psi] [bar] 7000 CL. 2500 6000 5000 4000 CL. 900 3000 2000 CL. 600 1000 CL. 300 CL. 150 [°C] [°F] A0036201-DE  11 Mit Flanschwerkstoff: 1.4404 (316/316L) [psi] [bar] 7000 CL.
  • Seite 30 Proline Promass A 200 [psi] [bar] Cl. 600 1400 1200 1000 Cl. 300 Cl. 150 [°C] [°F] A0036202-DE  13 Losflansch mit Flanschwerkstoff: 1.4301 (F304), mediumsberührende Teile Alloy C22: 2.4602 (UNS N06022) Flanschanschluss in Anlehnung an JIS B2220 [psi] [bar]...
  • Seite 31 Proline Promass A 200 [psi] [bar] [°C] [°F] A0036206-DE  15 Losflansch mit Flanschwerkstoff: 1.4301 (F304), mediumsberührende Teile Alloy C22: 2.4602 (UNS N06022) Tri-Clamp-Prozessanschluss Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 40 bar (580 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten,...
  • Seite 32 Proline Promass A 200 [psi] [bar] 6400 6200 6000 5800 [°C] [°F] A0036211-DE  18 Mit Flanschwerkstoff: Alloy C22, 2.4602 (UNS N06022); Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik.
  • Seite 33 Proline Promass A 200 Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck- abfall optimiert wird. Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  9 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts •...
  • Seite 34 Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  70. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
  • Seite 35 Proline Promass A 200 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033792 Abmessungen für Ausführung ohne Überspannungsschutz Bestellmerkmal "Gehäuse", Optionen B "GT18 Zweikammer, 316L", C "GT20 Zweikammer Alu beschich- tet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]...
  • Seite 36 Proline Promass A 200 Verschraubungen VCO-Anschluss A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 4-VCO-4 Bestellmerkmal "Prozessanschluss", Option HAW 1.4435 (316/316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, HC, HD Alloy C22, hochdruck: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB...
  • Seite 37 Proline Promass A 200 G ¹⁄₂ " Bestellmerkmal "Prozessanschluss", Option G15 1.4404 (316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA Alloy C22, hochdruck: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB [mm]...
  • Seite 38 Proline Promass A 200 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 ½" -Tri-Clamp Bestellmerkmal "Prozessanschluss", Option FBW 1.4435 (316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, HC, HD...
  • Seite 39 Proline Promass A 200 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D2C...
  • Seite 40 Proline Promass A 200 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 400 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option DNS Alloy C22: Bestellmerkmal "Prozessanschluss", Option DNC Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 400 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option DPS...
  • Seite 41 Proline Promass A 200 Flansch in Anlehnung an ASME B16.5, Class 900/1500 RF, Schedule 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ARS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ARC Flansch in Anlehnung an ASME B16.5, Class 900/1500 RTJ, Schedule 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ASS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ASC...
  • Seite 42 Proline Promass A 200 Flansch JIS B2220, 63K 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option NHS Alloy C22: Bestellmerkmal "Prozessanschluss", Option NHC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø19 4 × Ø19 4 × Ø19 Oberflächenrauheit (Flansch): Ra 3,2 … 6,3 µm...
  • Seite 43 Proline Promass A 200 Losflansch EN 1092-1, ASME B16.5, JIS B2220 A0022221 Längentoleranz Maß L in mm: +1,5 / –2,0 Losflansch in Anlehnung an EN 1092-1 Form D: PN 40 1.4301 (F304), mediumsberührende Teile Alloy C22: Bestellmerkmal "Prozessanschluss", Option DAC...
  • Seite 44 Proline Promass A 200 Losflansch in Anlehnung an ASME B16.5: Class 600, Schedule 80 1.4301 (F304), mediumsberührende Teile Alloy C22: Bestellmerkmal "Prozessanschluss", Option AFC [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 66,7 4 × Ø15,9 35,1 13,9 66,7 4 × Ø15,9...
  • Seite 45 Proline Promass A 200 [mm] [mm] [in] [mm] [mm] [mm] [mm] [mm] Ø19 NPT ¹⁄₄ " SW 17 Ø19 NPT ¹⁄₄ " SW 17 Ø19 NPT ¹⁄₄ " SW 17 Sensorhalterung A0036633 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 23,5...
  • Seite 46 Proline Promass A 200 Abmessungen für Ausführung ohne Überspannungsschutz Bestellmerkmal "Gehäuse", Optionen B "GT18 Zweikammer, 316L", C "GT20 Zweikammer Alu beschich- tet" [in] [in] [in] [in] [in] [in] [mm] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 2,95 3,54 2,13 10,98...
  • Seite 47 Proline Promass A 200 Verschraubungen VCO-Anschluss A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 4-VCO-4 Bestellmerkmal "Prozessanschluss", Option HAW 1.4435 (316/316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, HC, HD Alloy C22, hochdruck: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB...
  • Seite 48 Proline Promass A 200 G ¹⁄₂ " Bestellmerkmal "Prozessanschluss", Option G15 1.4404 (316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA Alloy C22, hochdruck: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HB [in]...
  • Seite 49 Proline Promass A 200 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 ½" -Tri-Clamp Bestellmerkmal "Prozessanschluss", Option FBW 1.4435 (316L): Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, SA Alloy C22: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, HC, HD...
  • Seite 50 Proline Promass A 200 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Class 150 RF, Schedule 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC...
  • Seite 51 Proline Promass A 200 Flansch in Anlehnung an ASME B16.5, Class 900/1500 RF, Schedule 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ARS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ARC Flansch in Anlehnung an ASME B16.5, Class 900/1500 RTJ, Schedule 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ASS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ASC...
  • Seite 52 Proline Promass A 200 Losflansch ASME B16.5 A0022221 Längentoleranz Maß L in mm: +1,5 / –2,0 Losflansch in Anlehnung an ASME B16.5: Class 150, Schedule 40 1.4301 (F304), mediumsberührende Teile Alloy C22: Bestellmerkmal "Prozessanschluss", Option ADC [in] [in] [in] [in]...
  • Seite 53 Proline Promass A 200 Zubehör Ablaufanschluss für Berstscheibe A0043254 [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ Ø0,75 NPT ¹⁄₄ " 0,31 1,38 8,27 4,84 AF ²⁄₃ " ¹⁄₁₂ Ø0,75 NPT ¹⁄₄ " 0,31 1,38 8,27 6,50 AF ²⁄₃ "...
  • Seite 54 Proline Promass A 200 [in] [in] [in] [in] [in] [in] [in] 4,17 4,61 0,71 2,76 0,93 0,83 0,91 [in] [in] [in] [in] [in] [in] [in] 2,44 0,47 3,54 4,72 3,62 0,35 0,59 Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
  • Seite 55 Proline Promass A 200 Kabeleinführungen/-verschraubungen A0028352  20 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Bestellmerkmal "Gehäuse", Option B "GT18 Zweikammer, 316L" Kabeleinführung/-verschraubung Zündschutzart Werkstoff Kabelverschraubung M20 × 1,5 •...
  • Seite 56 Proline Promass A 200 Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4401/316 • Kontaktträger: Kunststoff, PUR, schwarz • Kontakte: Metall, CuZn, vergoldet • Dichtung Einschraubgewinde: NBR Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4404 (316L) Messrohre Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option BB, BF, SA...
  • Seite 57 Proline Promass A 200 VCO Anschluss Alloy C22, 2.4602 (UNS N06022) G¼", G½" Innengewinde Alloy C22, 2.4602 (UNS N06022) NPT¼", NPT½" Innenge- Alloy C22, 2.4602 (UNS N06022) winde Festflansch EN 1092-1, Rostfreier Stahl, 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) ASME B16.5, JIS B2220...
  • Seite 58 Proline Promass A 200 Bedienbarkeit Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen Sicherheit im Betrieb •...
  • Seite 59 Proline Promass A 200 Bedienelemente • Bedienung mit 3 Drucktasten bei geöffnetem Gehäuse: , ,  oder • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Zusatzfunktionalität...
  • Seite 60 Proline Promass A 200 A0028746  22 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf Computer mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 61 Messgerät Serviceschnittstelle Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden.
  • Seite 62 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnungen (Statu- tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
  • Seite 63 Proline Promass A 200 Funktionale Sicherheit Das Messgerät ist für Durchflussüberwachungen (Min., Max., Bereich) bis SIL 2 (einkanalige Archi- tektur; Bestellmerkmal "Weitere Zulassung", Option LA) und SIL 3 (mehrkanalige Architektur mit homogener Redundanz) einsetzbar und nach IEC 61508 unabhängig beurteilt und zertifiziert.
  • Seite 64 Proline Promass A 200 Ex d Kategorie (ATEX) Zündschutzart II2G Ex d[ia] IIC T6…T1 Gb II1/2G Ex d[ia] IIC T6…T1 Ga/Gb II1/2G, II2D Ex d[ia] IIC T6…T1 Ga/Gb Ex tb IIIC Txx °C Db Für Messaufnehmer mit Nennweite DN 01 gilt: Ex db eb ia IIC T6…T1 Gb...
  • Seite 65 Proline Promass A 200 Pharmatauglichkeit • FDA 21 CFR 177 • USP <87> • USP <88> Class VI 121 °C • TSE/BSE Eignungs-Zertifikat Funktionale Sicherheit Das Messgerät ist für Durchflussüberwachungen (Min., Max., Bereich) bis SIL 2 (einkanalige Archi- tektur; Bestellmerkmal "Weitere Zulassung", Option LA) und SIL 3 (mehrkanalige Architektur mit homogener Redundanz) einsetzbar und nach IEC 61508 unabhängig beurteilt und zertifiziert.
  • Seite 66 Proline Promass A 200 Zertifizierung FOUNDATION FOUNDATION Fieldbus Schnittstelle Fieldbus Das Messgerät ist von der FieldComm Group zertifiziert und registriert. Das Gerät erfüllt alle Anfor- derungen der folgenden Spezifikationen: • Zertifiziert gemäß FOUNDATION Fieldbus H1 • Interoperability Test Kit (ITK), Revisionsstand 6.1.1 (Zertifikat auf Anfrage erhältlich) •...
  • Seite 67 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 68 Detaillierte Angaben: Betriebsanleitung zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 69 Proline Promass A 200 Gerätespezifisches Zubehör Zum Messumformer Zubehör Beschreibung Messumformer Promass Messumformer für den Austausch oder für die Lagerhaltung. Über den Bestellcode können folgende Spezifikationen angegeben werden: • Zulassungen • Ausgang • Anzeige/Bedienung • Gehäuse • Software  Einbauanleitung EA00104D ...
  • Seite 70 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. • Bei Bestellung zusammen mit dem Messgerät: Bestellmerkmal "Zubehör beigelegt"...
  • Seite 71 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 72 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.
  • Seite 73 Proline Promass A 200 Beschreibung Geräteparameter Dokumentationscode Messgerät HART FOUNDATION Fieldbus PROFIBUS PA Proline Promass 200 GP01010D GP01030D GP01029D Geräteabhängige Zusatzdo- Sicherheitshinweise kumentation Inhalt Dokumentationscode ATEX/IECEx Ex i XA00144D ATEX/IECEx Ex d XA00143D ATEX/IECEx Ex nA XA00145D cCSAus IS XA00151D...
  • Seite 74 Proline Promass A 200 Eingetragene Marken HART® Eingetragene Marke der FieldComm Group, Austin, Texas, USA PROFIBUS® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland FOUNDATION™ Fieldbus Angemeldete Marke der FieldComm Group, Austin, Texas, USA TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA...
