Einfluss Messstoffdruck
Einfluss Prozessdichte
Berechnungsgrundlagen
Endress+Hauser
3
[kg/m ]
10
8
6
4
2
0
-50
-80 -40 0

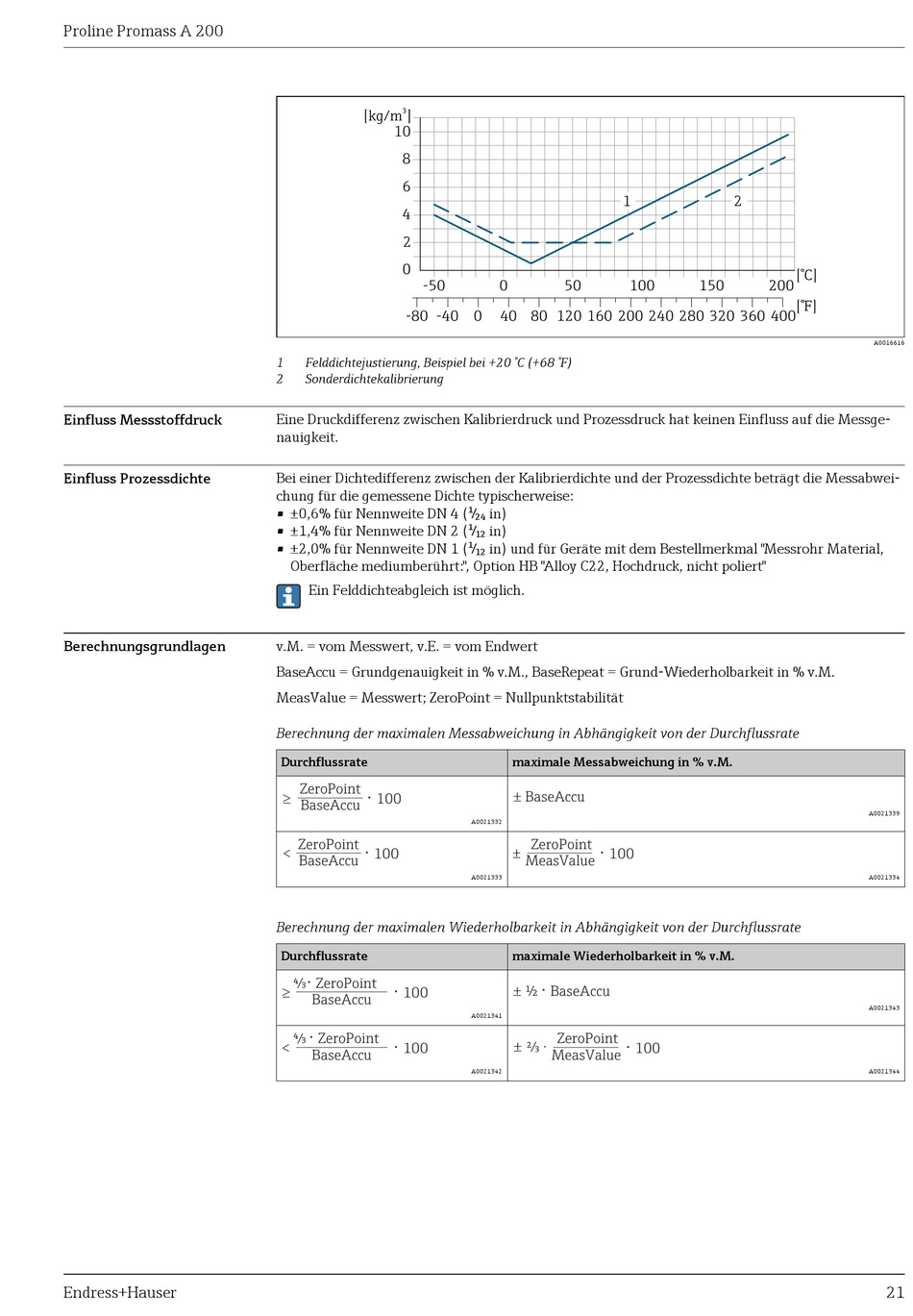

1 Felddichtejustierung, Beispiel bei +20 °C (+68 °F)
2 Sonderdichtekalibrierung
Eine Druckdifferenz zwischen Kalibrierdruck und Prozessdruck hat keinen Einfluss auf die Messge-
nauigkeit.
Bei einer Dichtedifferenz zwischen der Kalibrierdichte und der Prozessdichte beträgt die Messabwei-
chung für die gemessene Dichte typischerweise:
• ±0,6% für Nennweite DN 4 (¹⁄₂₄ in)
• ±1,4% für Nennweite DN 2 (¹⁄₁₂ in)
• ±2,0% für Nennweite DN 1 (¹⁄₁₂ in) und für Geräte mit dem Bestellmerkmal "Messrohr Material,
Oberfläche mediumberührt:", Option HB "Alloy C22, Hochdruck, nicht poliert"
Ein Felddichteabgleich ist möglich.
v.M. = vom Messwert, v.E. = vom Endwert
BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
MeasValue = Messwert; ZeroPoint = Nullpunktstabilität
Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate
Durchflussrate
ZeroPoint
⋅
100
³
BaseAccu
ZeroPoint
⋅
< 100
BaseAccu
Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate
Durchflussrate
⋅
ZeroPoint
4 ⁄
3
⋅
100
³
BaseAccu
⋅
⁄ ZeroPoint
4
3
⋅
< 100
BaseAccu
1
0 50 100
40 80 120 160 200 240 280 320 360 400
maximale Messabweichung in % v.M.
± BaseAccu
A0021332
ZeroPoint
⋅
±
100
MeasValue
A0021333
maximale Wiederholbarkeit in % v.M.
⋅
± ½ BaseAccu
A0021341
ZeroPoint
⋅
± ⋅ ⁄
2 100
3
MeasValue
A0021342
2
[°C]
150 200
[°F]
A0021339
A0021334
A0021343
A0021344
A0016616
