Endress+Hauser Proline Promass A 200 Technische Information Seite 13

Proline Promass A 200
Versorgungsausfall
Elektrischer Anschluss
Endress+Hauser
FOUNDATION Fieldbus
18 mA
PROFIBUS PA
16 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

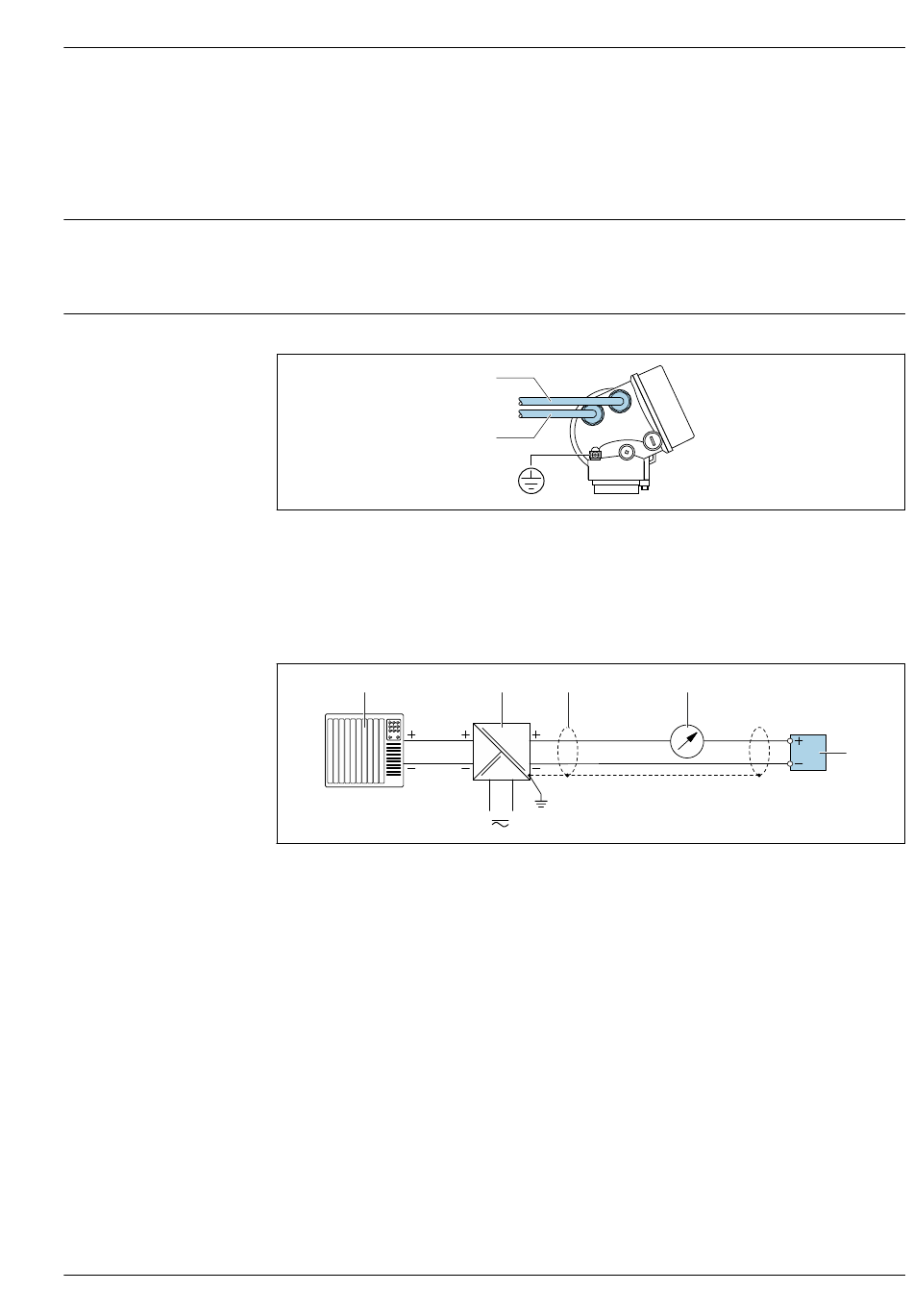

Anschluss Messumformer
1 Kabeleinführung für Ausgang 1
2 Kabeleinführung für Ausgang 2
Anschlussbeispiele
Stromausgang 4-20 mA HART
1
 1 Anschlussbeispiel für Stromausgang 4...20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Messumformer
2
1
2 3 4
4...20 mA
A0015510
5
A0028762
13
