Installation und Montage / Innenblende Connect Office/MaxAir montieren
230 V AC
(max. 1,5 mm²)
RS 485
(max. 0,8 mm²)
8.6.4 Halteplatte mit Elektronik in das Gehäuse einrasten
Option A: Innenblende Connect Office/MaxAir Aufputz (AP)
98
98

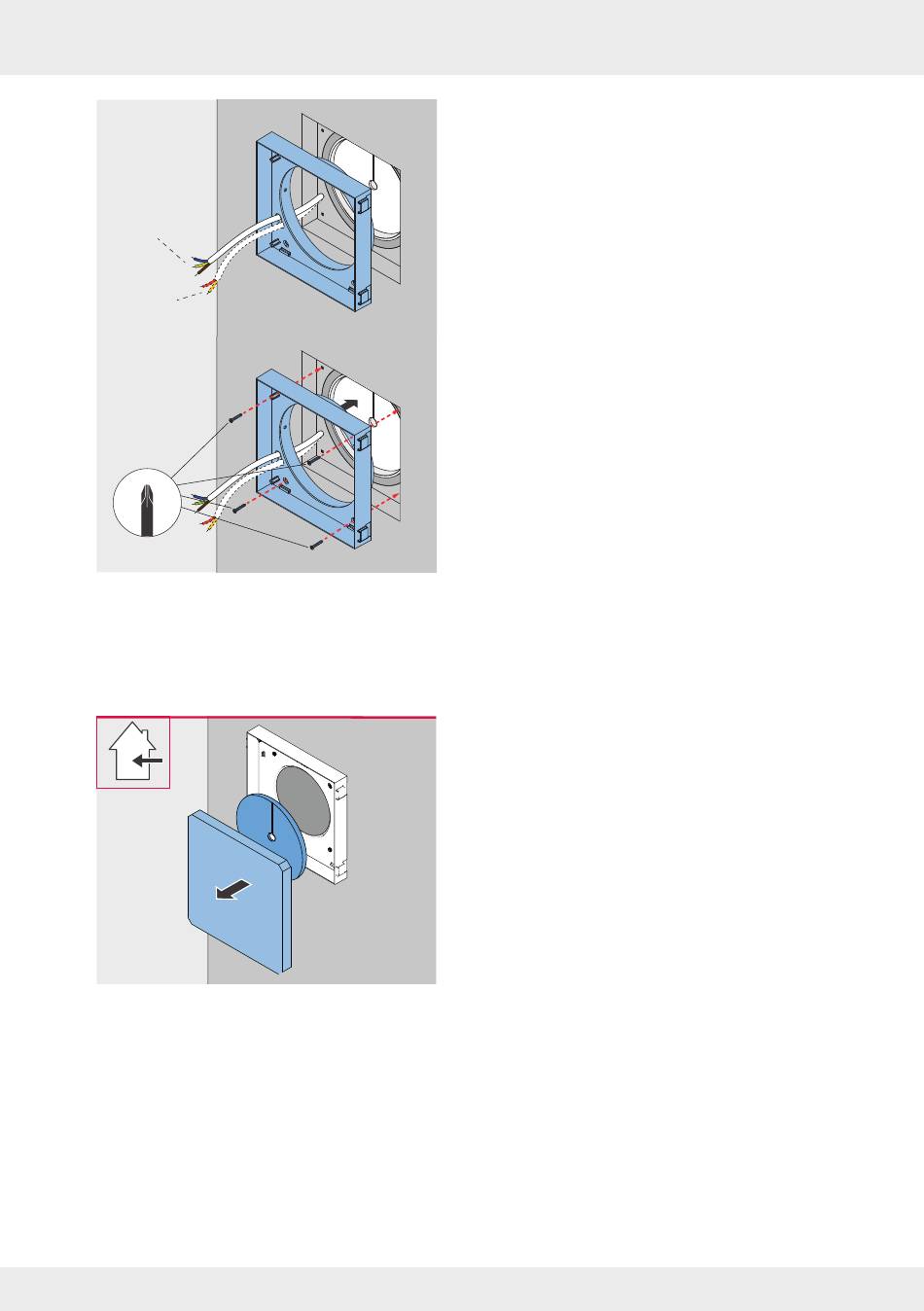

7. Verlegen Sie das Netzanschlusskabel
(230 V AC) und, wenn vorhanden, das RS485-
Datenkabel von hinten durch die Kabeldurchfüh-
rung des Gehäuses.
8. Verschrauben Sie das Gehäuse mit den Schrau-
ben in den Dübeln.
► Der Zentrierstutzen des Putzkastens steckt
über der Wandeinbauhülse und liegt am An-
schlag bündig an.
► Das Gehäuse Innenblende Connect Twin+ ist
montiert.
1. Entnehmen Sie die Schutzabdeckung vom Ge-
häuse und aus der Wandeinbauhülse.
► Der Zugang zum Montageort ist frei.
