Webasto Thermo Top Evo Einbaudokumentation Seite 7

BMW 1er F20, F21 / 2er F22, F23 / 3er F30, F31 / 4er F32, F36
Elektrik

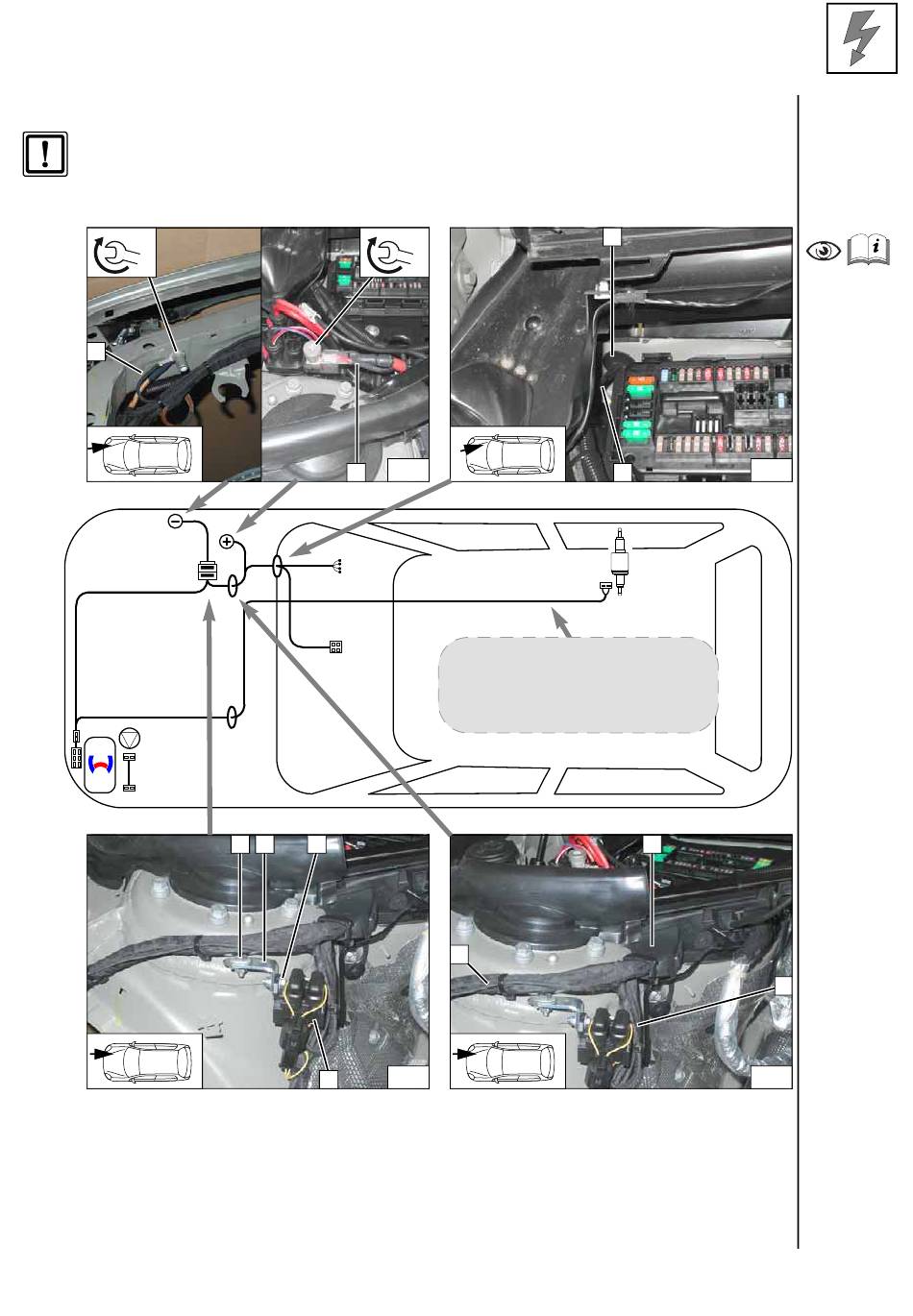

Plus- und Masseleitung
1 Plusleitung an fzg.eigenen Plusstützpunkt
2 Masseleitung an fzg.eigenen Massestütz-
punkt
!
Nm
2
Sicherungshalter Motorraum
1 Schraube M6x20, Karosseriescheibe,
fzg.eigene Bohrung, Bundmutter
2 Winkel
3 Schraube M5x16, Karosseriescheibe [2x],
Halteplatte Sicherungshalter, Mutter
4 Sicherungen F1-2
Ident.-Nr.: 1324709H
Nm
2
1
1 2 3
4
4
Stand: 12.03.2020
Kabelbaumdurchführung Innenraum
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
!
Kabelbaum Kraftstoffpumpe erst
später zusammen mit Kraftstofflei-
tung entlang der fzg.eigenen
Kabel am Unterboden verlegen
3
Kabelbaumdurchführung Wasserkasten
1 Durchführung Wasserkasten
2 Plusleitung, Kabelbaum Gebläsesteuerung
und Bedienelement in den Wasserkasten
verlegen
3 Masseleitung
1
3
2
1
5
© Webasto Thermo & Comfort SE
Schema
Kabelbaum-
verlegung
2
7
