Webasto Thermo Top Evo Einbaudokumentation Seite 25

BMW 1er F20, F21 / 2er F22, F23 / 3er F30, F31 / 4er F32, F36
2
1
4
Ident.-Nr.: 1324709H
1
X 1
80
60
2 A
3
Stand: 12.03.2020

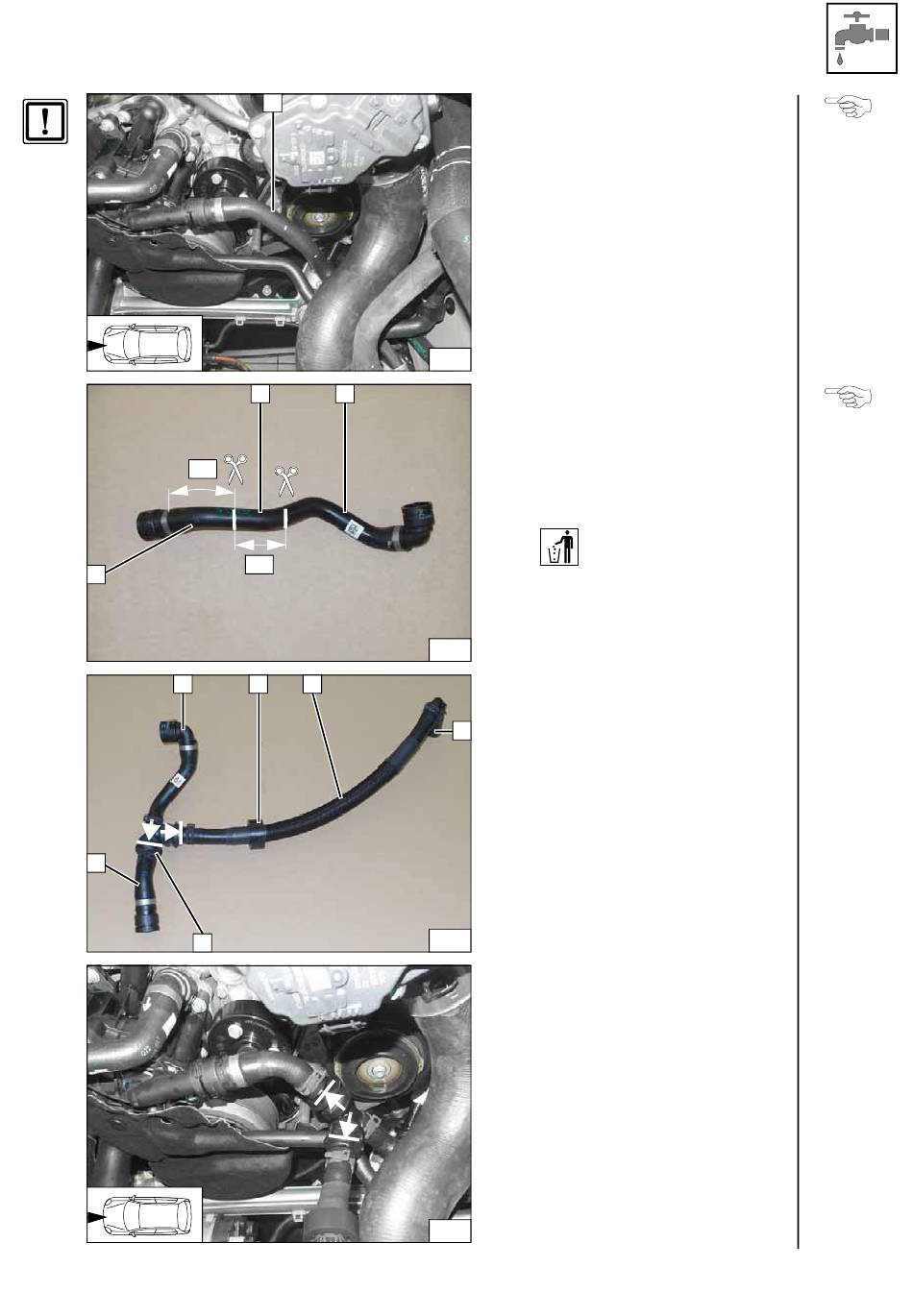

Schlauch Wärmeübertragerausgang /
Motoreingang 1 ausbauen.
63
Schlauch Wärmeübertragerausgang /
Motoreingang 1 an der Markierung
trennen!
1 Schlauchstück Wärmeübertrageraus-
gang
2 Schlauchstück Motoreingang
X =
64
1 Schlauchstück Wärmeübertrageraus-
gang
2 Profilgummi sw
B
3 Rückschlagventil
4 Schlauchstück Motoreingang
65
66
© Webasto Thermo & Comfort SE
Fzg.eigenen
Schlauch
ausbauen
Trennstelle 2
Schlauch A
und B vor-
montieren
Schlauch-
gruppe
montieren
25
