indexa RZ 03 Bedienungsanleitung Seite 5

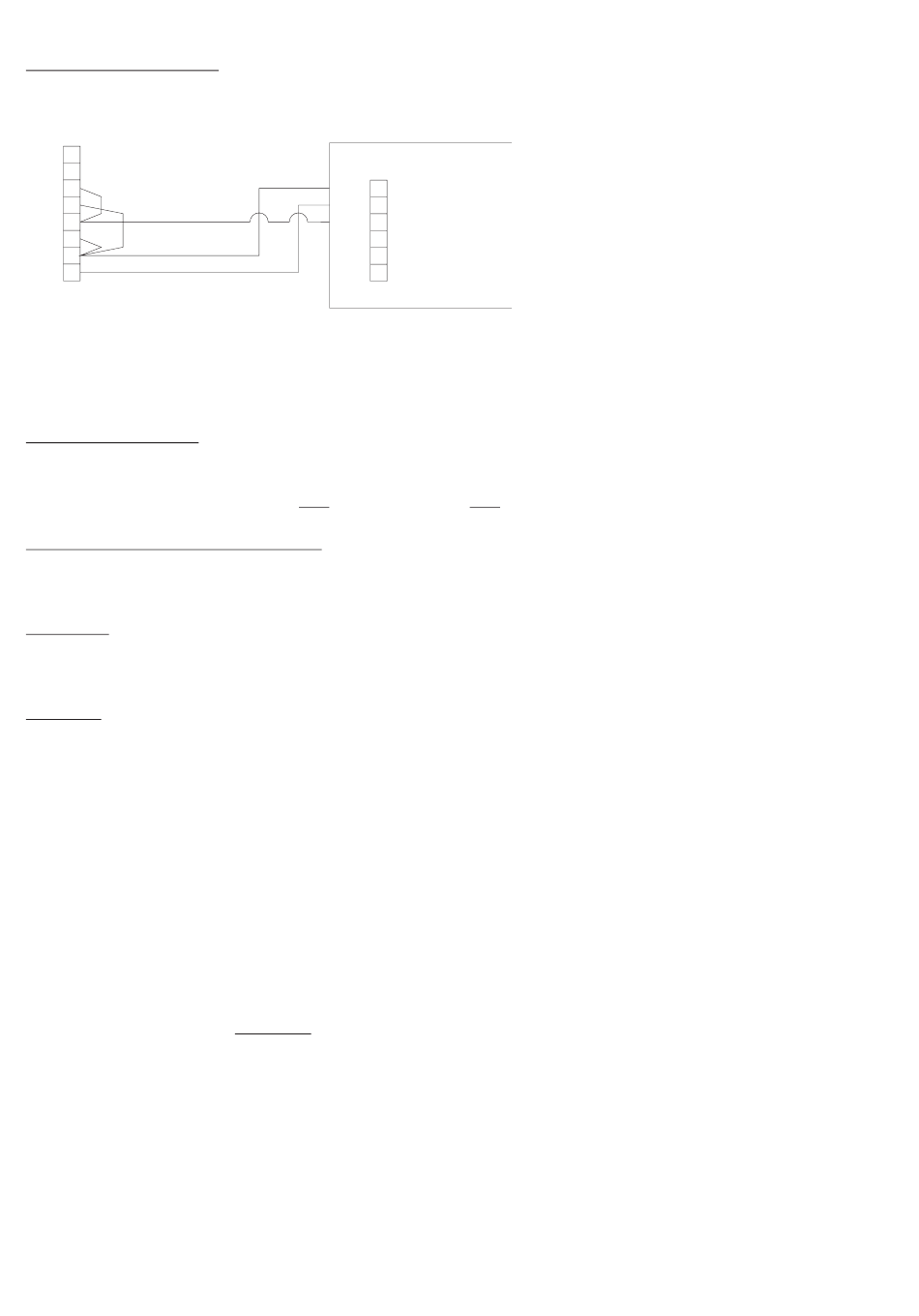

Beispiel 6:
Anschluss von Telefonwählgerät AW 01
AW 01
TAMP
_
IN2
+
_
IN1
+
+12V
GND
Beschreibung der Anschlüsse
Meldelinien (LOOP 1 und LOOP 2):
+ 9 Volt Differential- Meldelinie
- 0 Volt (Masse) für Melder
-
(Wichtig: die " " Anschlüsse von Loop 1 und Loop 2
Dauerstromversorgung für Zusatzgeräte (notstromgesichert):
+12V 12 Volt DC für Zusatzgeräte (max. 400 mA)
0 V Masse für Zusatzgeräte
Sirenenausgang:
OCO "Open Collector Output": schaltet bis zu 3,5 Minuten auf Masse bei Alarm
(Transistorschaltung: 12 Volt, max. 400 mA)
Relaisausgang:
COM Relaisausgang Common
NO Normalerweise Offen (Schließer)
NC Normalerweise Geschlossen (Öffner)
Beschreibung der Steckbrücken
Brücke geschlossen = pins sind durch die Steckbrücke miteinander verbunden
Brücke offen = pins sind nicht miteinander verbunden (Steckbrücke auf nur einem pin aufbewahren)
Z1 - 12 V Stromversorgung Meldelinie 1
Brücke offen: 9 V DC, Brücke geschlossen: 12 V DC
Z2 - 12 V Stromversorgung Meldelinie 2
Brücke offen: 9 V DC, Brücke geschlossen: 12 V DC
SIR Diese Brücke muss
nur in Verbindung mit speziellen Meldern)
BAT Aktivierung der Notstromversorgung:
außer betrieb genommen sollte die Brücke geöffnet werden
DEL ist die Brücke offen, so wird der RELAY-Ausgang erst mit einer Verzögerung von 45 Sek nach einem Alarm aktiviert. Während dieser Zeit wird nur der
interne Alarm aktiviert (Melder sowie OCO-Ausgang). Ist die Brücke geschlossen so wird der RELAY-Ausgang gleichzeitig mit dem OCO-Ausgang aktiviert.
der RELAY-Ausgang kann manuell durch drücken der Taste "RELAY" deaktiviert werden.
+12V
0V
OCO
NO
NC
COM
nicht miteinander verbinden und
immer offen bleiben (wird die Brücke geschlossen so werden bei Alarmzustand die Linien mit 12 V statt 9 V versorgt - Anwendung
Brücke muss bei Betrieb immer geschlossen sein (nach der Installation unbedingt schließen). Wird der RZ 03
Hier wird Alarm über IN1 und IN2 geschaltet
RZ 03
(alle 4 Telefonnummern werden gewählt).
nicht mit 0 V verbinden)
RZ 03 5 / 8
