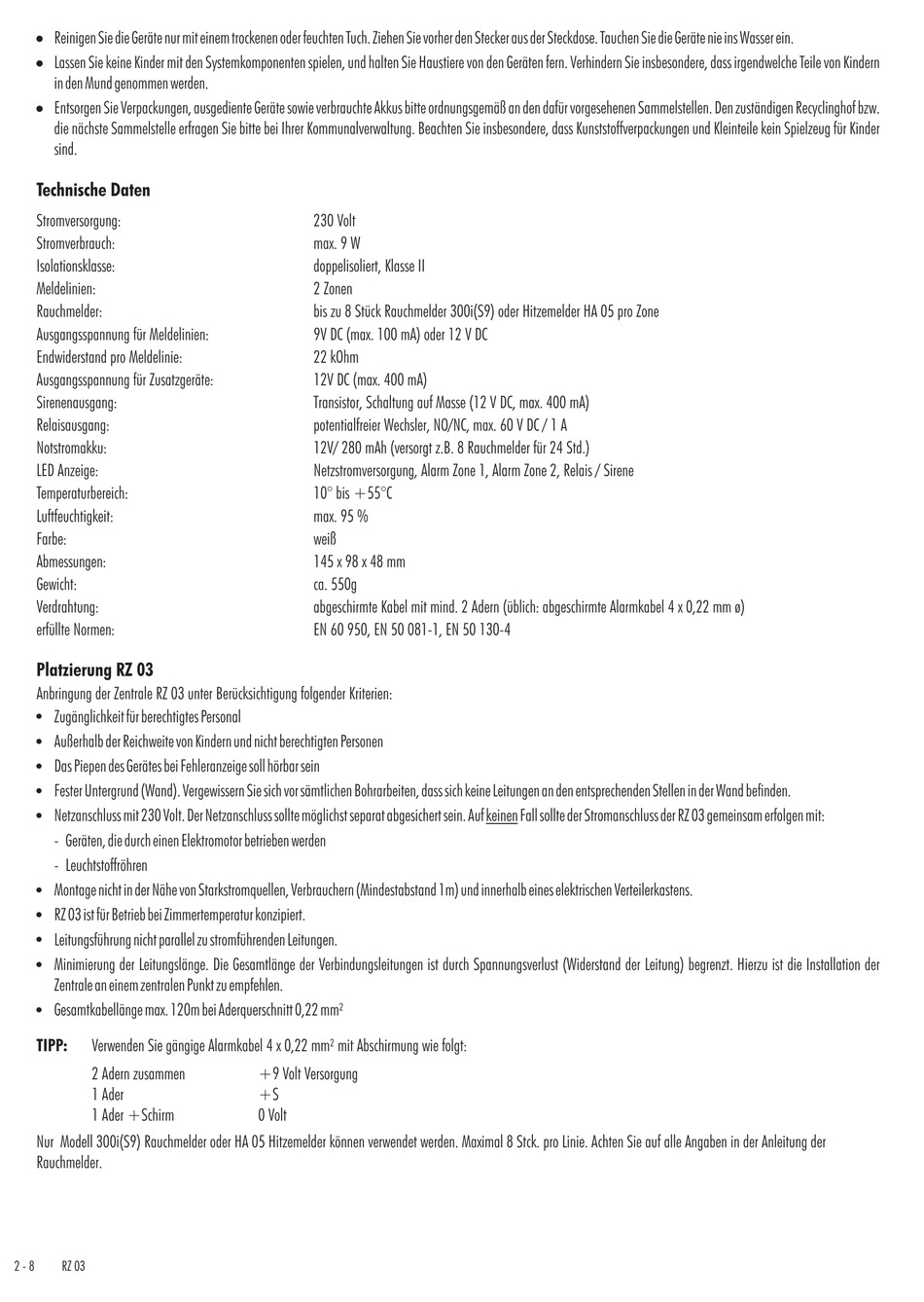

indexa RZ 03 Bedienungsanleitung Seite 2

!
Reinigen Sie die Geräte nur mit einem trockenen oder feuchten Tuch. Ziehen Sie vorher den Stecker aus der Steckdose. Tauchen Sie die Geräte nie ins Wasser ein.
!
Lassen Sie keine Kinder mit den Systemkomponenten spielen, und halten Sie Haustiere von den Geräten fern. Verhindern Sie insbesondere, dass irgendwelche Teile von Kindern
in den Mund genommen werden.
!
Entsorgen Sie Verpackungen, ausgediente Geräte sowie verbrauchte Akkus bitte ordnungsgemäß an den dafür vorgesehenen Sammelstellen. Den zuständigen Recyclinghof bzw.
die nächste Sammelstelle erfragen Sie bitte bei Ihrer Kommunalverwaltung. Beachten Sie insbesondere, dass Kunststoffverpackungen und Kleinteile kein Spielzeug für Kinder
sind.
Technische Daten
Stromversorgung:
Stromverbrauch:
Isolationsklasse:
Meldelinien:
Rauchmelder:
Ausgangsspannung für Meldelinien:
Endwiderstand pro Meldelinie:
Ausgangsspannung für Zusatzgeräte:
Sirenenausgang:
Relaisausgang:
Notstromakku:
LED Anzeige:
Temperaturbereich:
Luftfeuchtigkeit:
Farbe:
Abmessungen:
Gewicht:
Verdrahtung:
erfüllte Normen:
Platzierung RZ 03
Anbringung der Zentrale RZ 03 unter Berücksichtigung folgender Kriterien:
!
Zugänglichkeit für berechtigtes Personal
!
Außerhalb der Reichweite von Kindern und nicht berechtigten Personen
!
Das Piepen des Gerätes bei Fehleranzeige soll hörbar sein
!
Fester Untergrund (Wand). Vergewissern Sie sich vor sämtlichen Bohrarbeiten, dass sich keine Leitungen an den entsprechenden Stellen in der Wand befinden.
!
Netzanschluss mit 230 Volt. Der Netzanschluss sollte möglichst separat abgesichert sein. Auf
- Geräten, die durch einen Elektromotor betrieben werden
- Leuchtstoffröhren
!
Montage nicht in der Nähe von Starkstromquellen, Verbrauchern (Mindestabstand 1m) und innerhalb eines elektrischen Verteilerkastens.
!
RZ 03 ist für Betrieb bei Zimmertemperatur konzipiert.
!
Leitungsführung nicht parallel zu stromführenden Leitungen.
!
Minimierung der Leitungslänge. Die Gesamtlänge der Verbindungsleitungen ist durch Spannungsverlust (Widerstand der Leitung) begrenzt. Hierzu ist die Installation der
Zentrale an einem zentralen Punkt zu empfehlen.
!
Gesamtkabellänge max. 120m bei Aderquerschnitt 0,22 mm²
TIPP: Verwenden Sie gängige Alarmkabel 4 x 0,22 mm² mit Abschirmung wie folgt:
2 Adern zusammen
1 Ader
1 Ader +Schirm
Nur Modell 300i(S9) Rauchmelder oder HA 05 Hitzemelder können verwendet werden. Maximal 8 Stck. pro Linie. Achten Sie auf alle Angaben in der Anleitung der
Rauchmelder.
2 - 8 RZ 03
230 Volt
max. 9 W
doppelisoliert, Klasse II
2 Zonen
bis zu 8 Stück Rauchmelder 300i(S9) oder Hitzemelder HA 05 pro Zone
9V DC (max. 100 mA) oder 12 V DC
22 kOhm
12V DC (max. 400 mA)
Transistor, Schaltung auf Masse (12 V DC, max. 400 mA)
potentialfreier Wechsler, NO/NC, max. 60 V DC / 1 A
12V/ 280 mAh (versorgt z.B. 8 Rauchmelder für 24 Std.)
Netzstromversorgung, Alarm Zone 1, Alarm Zone 2, Relais / Sirene
10° bis +55°C
max. 95 %
weiß
145 x 98 x 48 mm
ca. 550g
abgeschirmte Kabel mit mind. 2 Adern (üblich: abgeschirmte Alarmkabel 4 x 0,22 mm ø)
EN 60 950, EN 50 081-1, EN 50 130-4
+9 Volt Versorgung
+S
0 Volt
keinen Fall sollte der Stromanschluss der RZ 03 gemeinsam erfolgen mit:
