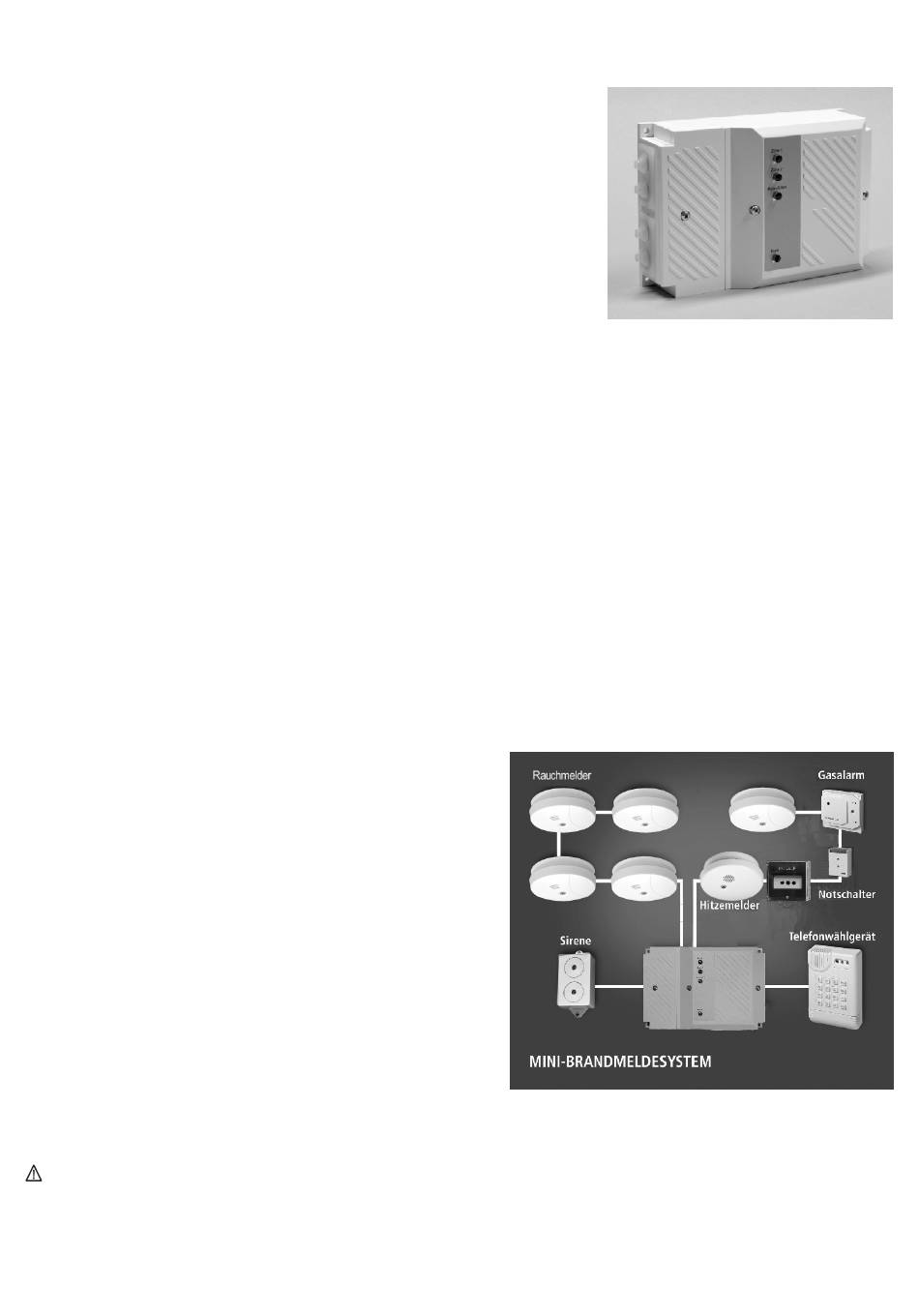

indexa RZ03 Bedienungsanleitung

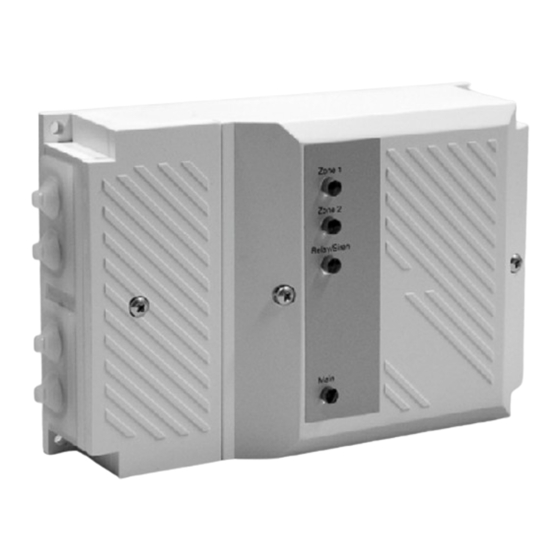

Mini-Zentrale
Bedienungsanleitung zur Verwendung mit CHOR-E Rauchmelder
Bestimmungsgemäße Verwendung
Die Mini-Zentrale RZ03 bietet die optimale Lösung für eine Brandmeldung im privaten Bereich in Objekten,
in denen bis zu 16 Rauch- oder Hitzemelder zu installieren sind.
Diese Anlage vereint die Vorteile von 9V-Rauchmeldern mit vielen Vorteilen einer Brandmeldeanlage:
Kostengünstig
!
Einfache Verdrahtung
!
Bedienerfreundlich
!
Kompaktes Design
!
Eingebaute Sirenen in den Rauchmeldern
!
Dauerversorgung über 230 Volt
!
Notstromgesichert
!
Keine Batterien
!
Leitungen werden überwacht
!
Die RZ03 liefert die 9 V / 12 V DC Spannungsversorgung und die Steuerung für 2 Zonen von jeweils max. 8 CHOR-E Rauchmeldern. Ein integrierter Notstromakku hält die
Spannungsversorgung für einen begrenzten Zeitraum bei Netzstromausfall aufrecht. Verschiedene Funktionen können durch Steckbrücken eingestellt werden.
Die RZ03 kann ein Alarmsignal - durch erhöhten Stromverbrauch in der Zone - erkennen, den Alarmstatus optisch und akustisch anzeigen und ein Alarmsignal an ein externes Gerät
(z.B. zusätzliche Sirene, Wählgeräte usw. ) weitergeben. Ein Relais mit Wechslerkontakt sowie ein Transistorausgang stehen zur Verfügung. Je nach Einstellung kann die RZ03 die
Sirene von allen CHOR-E Rauchmelder im Alarmfall ansteuern. Eine Alarmspeicherfunktion ist für jede Zone vorhanden. Die RZ03 zeigt die Unterbrechung oder Überlastung der
Zonen sowie die Unterbrechung des Notstromakkus und des Netzstromanschlusses. Jede Zone kann über Tastendruck gesteuert bzw. ausgeschaltet werden. Die Ansteuerung des
Relaisausgangs kann über Tastendruck untersagt werden. Durch Drücken der gleichen Taste kann auch die Ansteuerung aller in Rauchmeldern eingebauten Sirenen (außer im
alarmauslösenden Melder) bei Alarm quittiert werden. Hierdurch kann der alarmauslösende Melder identifiziert werden (vorausgesetzt, es ist noch Rauch in der Meldekammer des
alarmauslösenden Melders, so dass er weiter piepst).
Diese Anlage ist für den Einsatz in privaten Haushalten konzipiert. Sie ist nicht für den gewerblichen oder öffentlichen Bereich geeignet. Die Anlage ist innerhalb einer Wohneinheit zu
betreiben. Eine Meldung in einer Wohneinheit darf keinen Alarm innerhalb einer anderen Wohneinheit auslösen. Den Anwendungsbereich für diese Anlage und die Anbringung der
Melder entnehmen Sie der DIN EN 14676.
Lieferumfang
RZ03 Zentrale
!
folgende Widerstände befinden sich verpackt im Anschlussfach:
!
2 St. 22 kOhm (rot/rot/orange)
2 St. 470 Ohm (gelb, violett, braun)
Notstromakku bereits eingebaut
!
Optionales Zubehör
Rauchmelder CHOR-E / 500IDO / 500IDO/R
!
Gasalarm GA90, 230 V
!
Hitzemelder 500IDT / 500IDT/R
!
Notschalter NT02
!
Druckknopfmelder NT03
!
Sirene AS05
!
Telefonwählgerät AW04
!
Sicherheitshinweise
Dieses Gerät ist nur vom Fachmann zu installieren. Die Funktion als Alarmzentrale und Stromversorgung für ein Brandwarnsystem sind nur bei fachgerechtem Einbau gegeben.
!
Falls Sie sich bei der Installation, Platzierung und Funktion dieser Anlage nicht sicher sind, fragen Sie einen kompetenten Installateur für Sicherheits- bzw. Brandmeldesysteme.
Bitte beachten Sie ebenfalls die Bedienungsanleitung der angeschlossenen Melder und Signalgeber.
RZ03 mit CHOR-E
