Flow vision FC50-dbEX-CA Montage- Und Einstellanleitung Seite 5

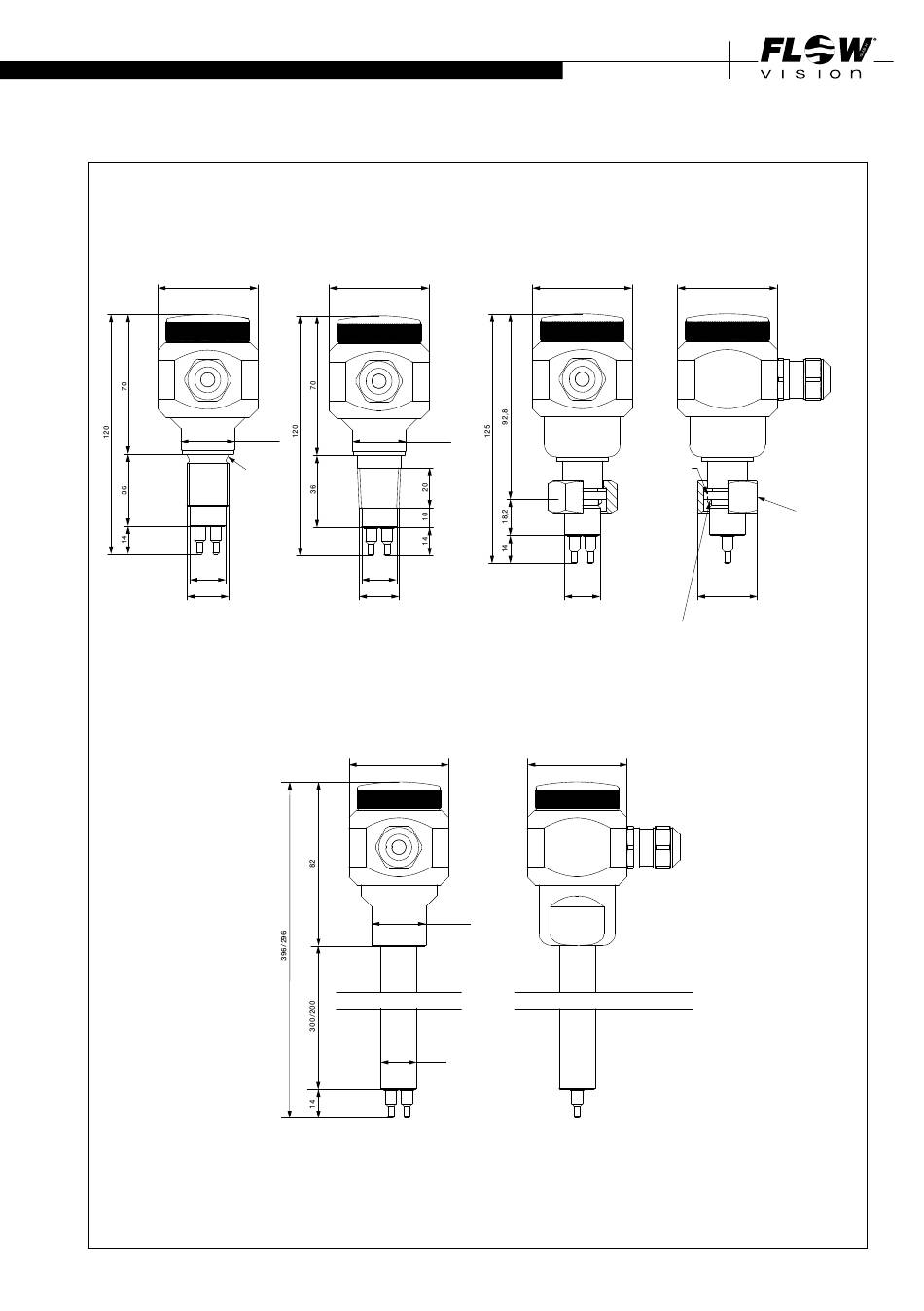

Gewindeanschluss
Screw-in type process connection
50
SW 27
DIN 3852
Form A
Ø18
G1/2"A
Alle Abmessungen in mm
All dimensions in mm
Flow Meter | FC50-dbEX-CA
BESCHREIBUNG | DESCRIPTION
50
SW 27
Ø17,5
NPT1/2"-14
Einschiebeanschluss
Push-in type process connection
50
SW 27
Ø18
Einsteckanschluss
Plug-in type process connection
50
Arretierungsnut
Locking slot
Ø18
O-Ring 15,3x2,2 in Anlehnung an DIN ISO 6149, Material: FKM
O-Ring 15,3x2,2 following DIN ISO 6149, material: FKM
50
50
Überwurfmutter 3/4"
Cap nut 3/4"
SW 30
Fig. 1
5
