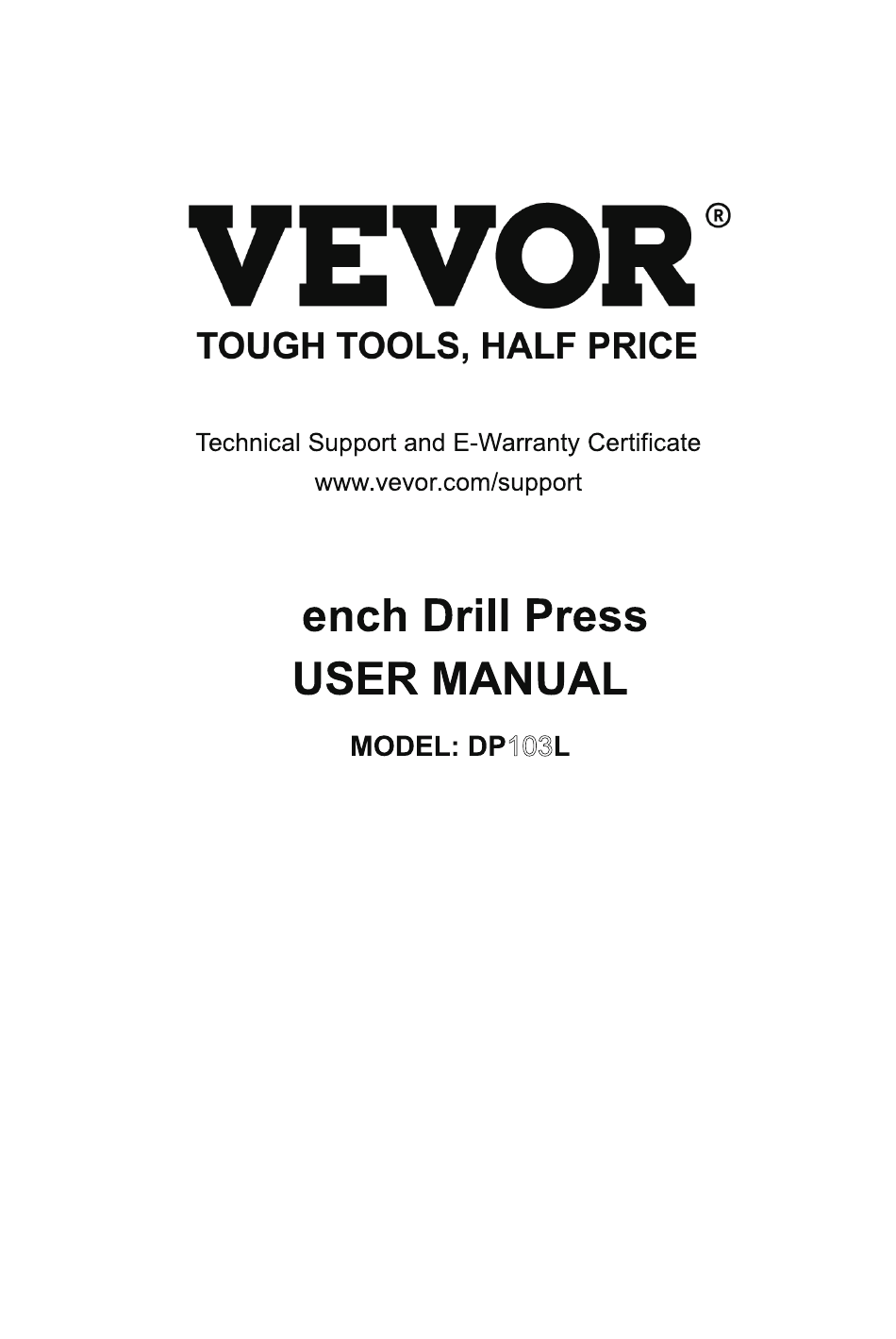

VEVOR DP103L Bedienungsanleitung

VEVOR DP103L Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41
B
103
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
loading

Verwandte Anleitungen für VEVOR DP103L

Inhaltszusammenfassung für VEVOR DP103L

  • Seite 41 Machine Translated by Google Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.
  • Seite 42 Machine Translated by Google...
  • Seite 43 Machine Translated by Google...

  • Seite 44: Garantie

    Machine Translated by Google Inhaltsverzeichnis Wichtige Sicherheitshinweise ...... 2 Wartung und Instandhaltung ...... 12 Spezifikationen ..........5 Teileliste und Diagramm........14 Einrichtung - Vor der Verwendung....... 5 Garantie ............ Bedienungsanleitung ........ 9 WARNSYMBOLE UND DEFINITIONEN Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf mögliche Verletzungsgefahren aufmerksam zu machen.

  • Seite 45: Vac Geerdete Werkzeuge: Werkzeuge Mit Dreipoligen Steckern

    Machine Translated by Google Allgemeine Sicherheitshinweise zum Werkzeug (Fortsetzung) 10. TRAGEN SIE RICHTIGE KLEIDUNG. Tragen Sie nicht 17. VERWENDEN SIE EMPFOHLENES ZUBEHÖR. Empfohlenes Zubehör finden Sie in der Bedienungsanleitung. Bei Lose Kleidung, Handschuhe, Krawatten, Ringe, Armbänder oder anderer Schmuck, der sich in beweglichen Teilen verfangen könnte. Rutschfestes Verwendung ungeeigneten Zubehörs besteht Verletzungsgefahr.

  • Seite 46: Bohren Sicherheitshinweise Für Presse

    Machine Translated by Google 110–120 VAC geerdete Werkzeuge: Werkzeuge mit dreipoligen Steckern (Forts.) 7. Dieses Werkzeug ist für den Einsatz an einem Stromkreis vorgesehen, der eine Steckdose, die wie die oben abgebildete aussieht ( 125 VAC 3-poliger Stecker und Steckdose). Das Werkzeug hat einen Erdungsstecker, der wie der oben abgebildete Stecker aussieht ( 125 VAC 3-poliger Stecker und Steckdose).

  • Seite 47: Vibrationssicherheit

    Machine Translated by Google Vibrationssicherheit Dieses Werkzeug vibriert während des Gebrauchs. 2. Rauchen Sie während der Benutzung nicht. Nikotin verringert die Wiederholte oder langfristige Vibrationsbelastung kann zu Blutzufuhr zu Händen und Fingern und erhöht so das Risiko vorübergehenden oder dauerhaften körperlichen vibrationsbedingter Verletzungen.
  • Seite 48 Machine Translated by Google Einrichtung - Vor der Verwendung (Fortsetzung) Montage Spalte zur Basis 1. Die Stellschraube (9) in der Zahnstangenmanschette (78) Spalte (101) lösen und die Zahnstangenmanschette und die Zahnstange (92) von der Säule (101) entfernen. Die Zahnstange wird Bolzen (102) nur für den Transport in dieser Position verstaut.

  • Seite 49: Baugruppe Kopf An Säule

    Machine Translated by Google 4. Halten Sie Zahnstange und Tisch fest Gestell Stellschraube (9) Schieben Sie beide Stützen nach der Montage nach Kragen (78) unten auf die Säule, bis die Unterseite der Zahnstange an der Säulenbasis anliegt. 5. Setzen Sie den Rack-Kragen mit der abgeschrägten Seite nach unten auf Aufzug Säule und Oberseite der Zahnstange.
  • Seite 50 Machine Translated by Google Vorschubgriffe/-stangen Vorschubstange 1. Schrauben Sie die Vorschubgriffstangen (27) in die Sitz (44) Vorschubstangenaufnahme (44) und ziehen Sie sie fest. 2. Schrauben Sie die Vorschubgriffknöpfe (26) auf die Vorschubgriffstangen und ziehen Sie sie fest. Füttern Handhaben Vorschubgriff Bar (27) Knopf (26) Installieren/Entfernen des Spannfutters...

  • Seite 51: Bedienungsanleitung

    Machine Translated by Google Bedienungsanleitung Lesen Sie vor der Einrichtung oder Verwendung dieses Produkts den GESAMTEN Abschnitt „WICHTIGE SICHERHEITSINFORMATIONEN“ am Anfang dieses Handbuchs einschließlich des gesamten Textes unter den Unterüberschriften. Werkzeug einrichten UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTE BEDIENUNG ZU VERMEIDEN: Schalten Sie den Netzschalter des Werkzeugs aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen.
  • Seite 52 Machine Translated by Google Ändern der Bohrgeschwindigkeit Stellen Sie vor dem Ändern der Bohrgeschwindigkeit sicher, dass 3. Beachten Sie die nachstehende Tabelle und positionieren Sie den die Maschine AUSGESCHALTET und VOM STECKER GEZOGEN ist. Keilriemen entsprechend der gewünschten Bohrgeschwindigkeit auf den Riemenscheiben (2, 17). 1.

  • Seite 53: Einrichten Von Werkstück Und Arbeitsbereich

    Machine Translated by Google Einrichten von Werkstück und Arbeitsbereich 1. Legen Sie einen sauberen und gut beleuchteten Arbeitsbereich fest. 9. Für flache Arbeiten legen Sie das Stück auf eine Um Ablenkung und Verletzungen zu vermeiden, darf der Arbeitsbereich für Holzsockel und klemmen Sie ihn fest gegen den Tisch, um ein Drehen zu Kinder und Haustiere unzugänglich sein.

  • Seite 54: Wartung Und Instandhaltung

    Machine Translated by Google Wartung und Instandhaltung Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, dürfen nur von einem qualifizierten Techniker durchgeführt werden. UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTE BEDIENUNG ZU VERMEIDEN: Schalten Sie den Netzschalter des Werkzeugs aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen.

  • Seite 55: Mögliche Ursachen

    Machine Translated by Google Fehlerbehebung Problem Mögliche Ursachen Mögliche Lösungen Werkzeug startet nicht. 1. Kabel nicht angeschlossen. 1. Prüfen Sie, ob das Kabel eingesteckt ist. 2. Kein Strom an der Steckdose. 2. Überprüfen Sie, ob die Steckdose Strom hat. Wenn die Steckdose keinen Strom hat, schalten Sie das Werkzeug aus und überprüfen Sie den Schutzschalter.

  • Seite 56: Teileliste Und Diagramm

    Machine Translated by Google Teileliste und Diagramm Liste der Einzelteile Teil Teil Teil Beschreibung Menge Beschreibung Menge Beschreibung Menge 41 Spindelstock 79 Schraubenschlüssel Sicherungsring 42 Motorspannungsknopf 2 Spindelriemenscheibe 80 Schraubenschlüssel 3 Antriebshülse 81 Schlossgriff 43 Schlüsselhalter 44 Vorschubstangensitz 4 Kugellager 82 Tischhalterung 5 Halter 45 Keilriemen...
