Behncke QWT 100-20 Installationsanleitung Seite 9

Artikel A
mm
QWT 100-20 275
QWT 100-30 315
QWT 100-40 385
QWT 100-70 520
QWT 100-104 660
SWT 100-20 530
SWT 100-25 710
SWT 100-40 800
SWT 100-52 1090

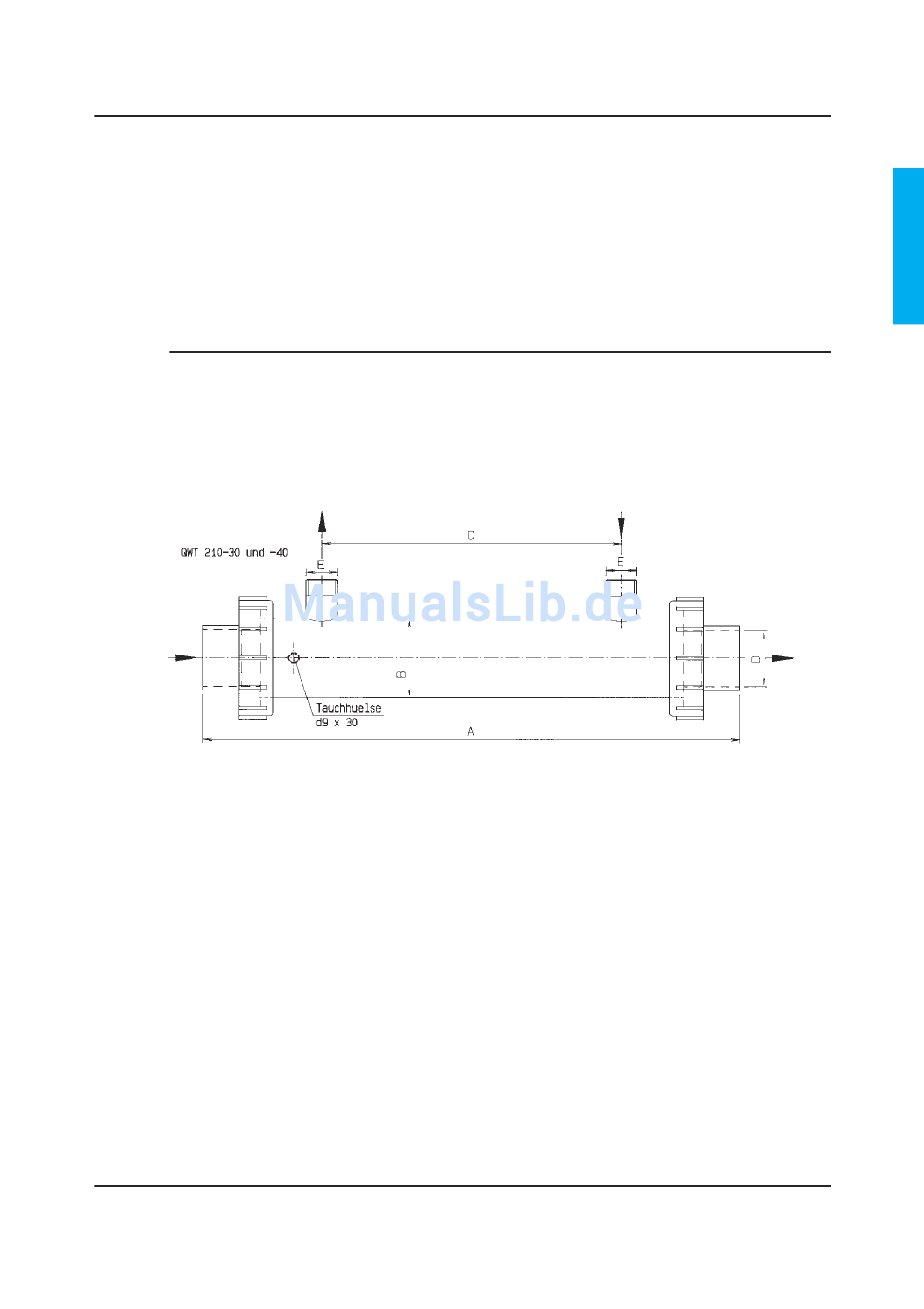

Artikel A
mm
QWT 210-30 480
QWT 210-40 580
B C
mm Ø mm
125 90
125 135
125 205
190 290
190 430
153 335
153 520
190 570
190 870
B C
mm Ø mm
70 265
70 365
Aufstellen / Installieren
D E
NW Zoll
50 1 /
1
2
50 1 1 /
2
50 1 1 /
2
50 1 1 /
2
60 2
50 1 1 /
2
50 1 1 /
2
50 1 1 /
2
50 1 1 /
2
D E
NW Zoll
PVC DN40 3 /
4
PVC DN40 3 /
4
F
Zoll
/
3
4
3 /
4
3 /
4
1
1
3 /
4
3 /
4
1
1
7
