Für den Wärmetauscher sind folgende Wasserwerte unbedingt einzuhalten.
Chloridgehalt
Vorsicht
freies Chlor
ph-Wert
max. Wasserdruck primär
max. Wasserdruck sekundär
Wichtig!
Bei Betrieb des Heizkreislaufs muß das Leerlaufen des Wärmetauschers auf der
Badewasser-Seite verhindert werden.
3.4

Installieren

Vor der Installation ist zu prüfen, daß der Wärmetauscher keine sichtbaren
Beschädigungen aufweist.
Der Wärmetauscher kann horizontal oder vertikal oberhalb oder unterhalb des
Wasserspiegels installiert werden.
3.4.1

Installationsanordnung oberhalb des Wasserspiegels

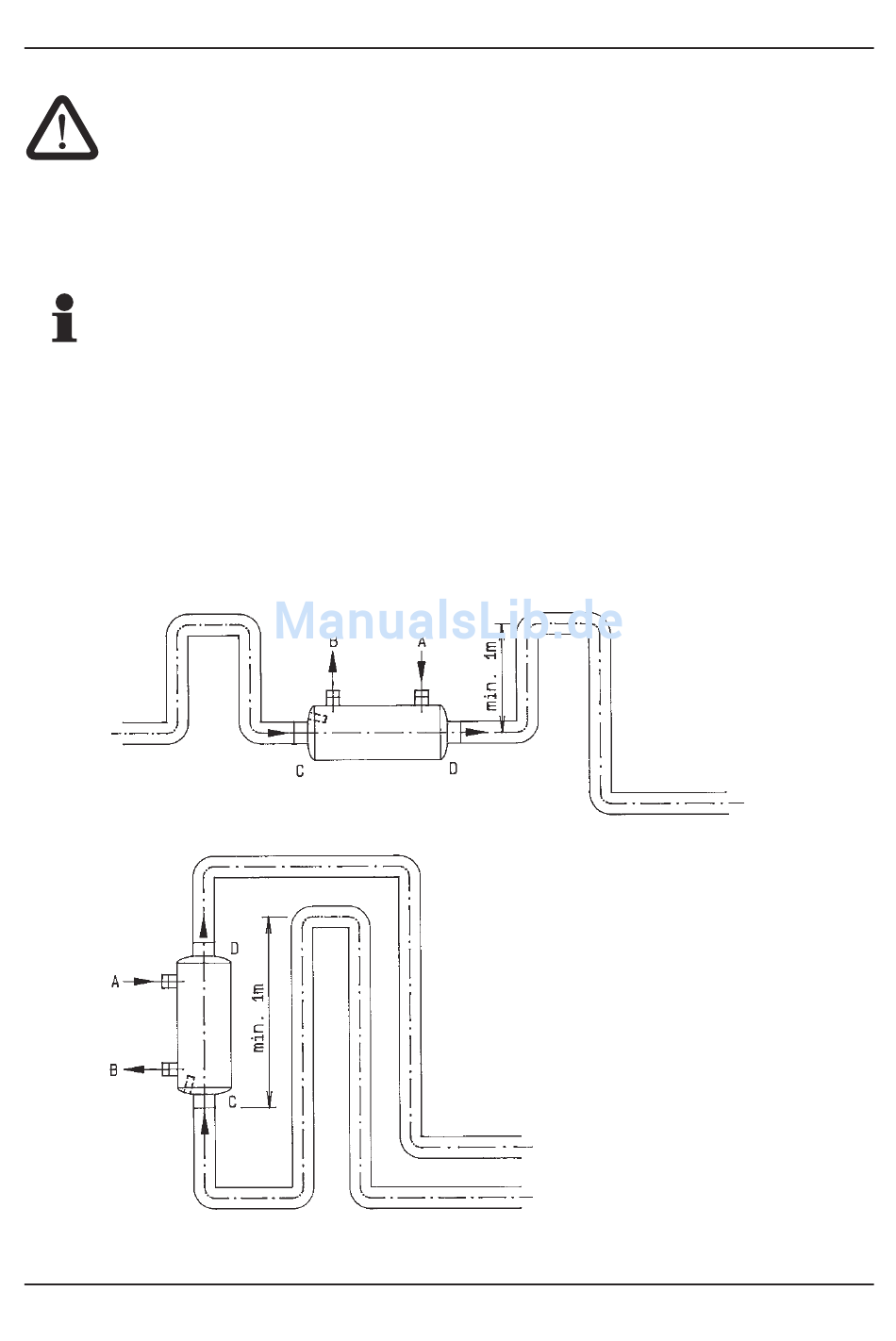

Abbildung: Horizontaler Einbau
QWT, SWT
max. bis 500 mg/l
max. bis 1,3 mg/l
6,8 bis 8,2
10 bar
3 bar
Abbildung: Vertikaler Einbau
Aufstellen / Installieren
WTI
max. 3000 mg/l
unbegrenzt
6,8 bis 8,2
9
