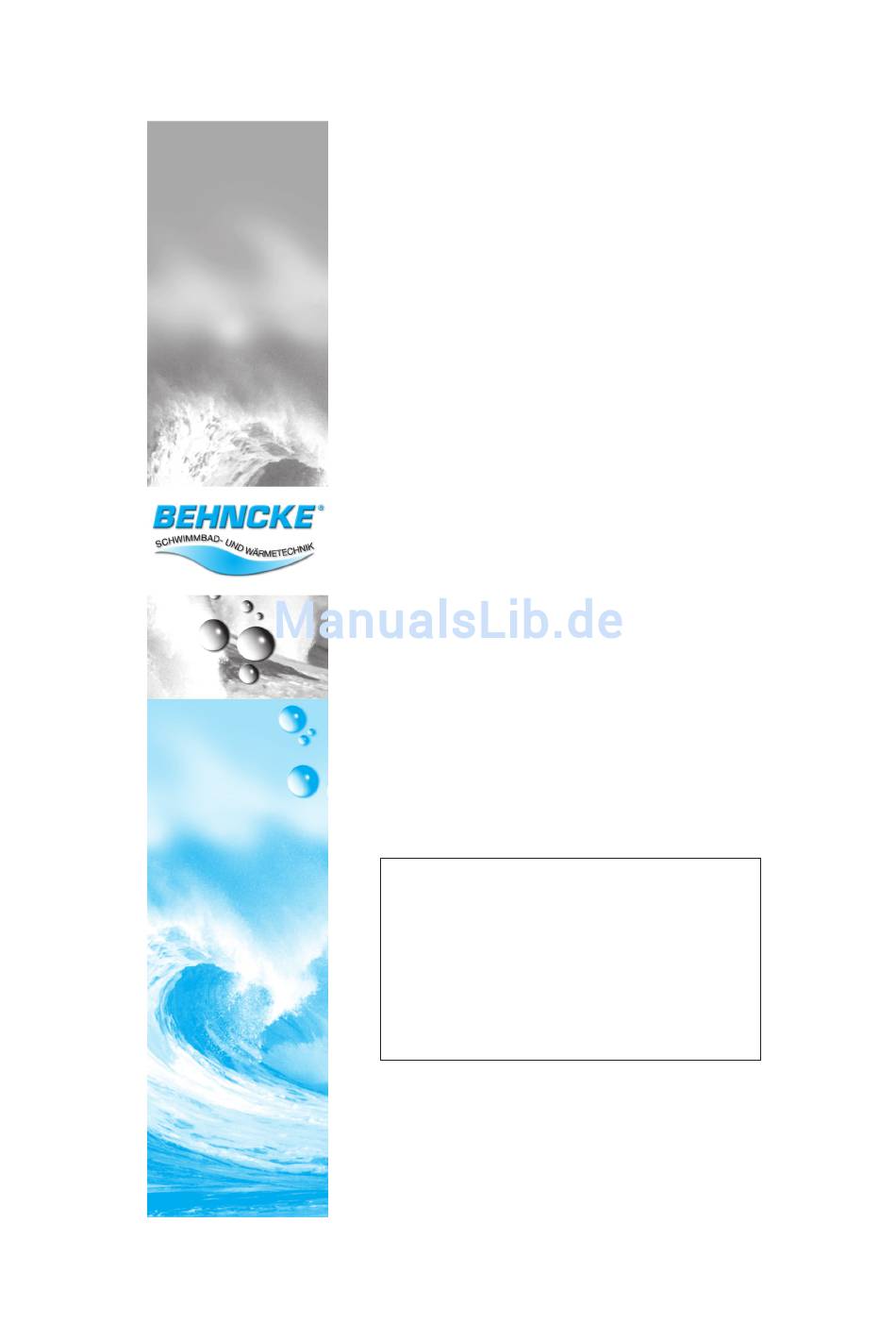

- Seite 1 Montage- und Betriebsanleitung Filterbehälter Typ Cristall Behältergrößen Ø 400 mm Ø 500 mm Ø 600 mm Ø 750 mm Ø 900 mm BEHNCKE ® -Fachhändler – Technische Änderungen vorbehalten – Stand 02/2006...
- Seite 2 Cristall-Filterbehälter Ø 400/500/600 mm Stand 02/2006 Seite 2 Manometer O-Ring für Manometer Entlüftungsventil O-Ring f. Entlüftungsventil 4.1. Schrauben, U. Scheiben Behälterdeckel O-Ring Wasserverteiler Entlüftungsrohr Düsenrohr Verteilerkopf Entleerung komplett Durchgangsverschraubung Profildichtung Rückspülventilsatz Behälterfuss Befestigungsschraube Cristall-Filterbehälter Ø 750/900 mm Manometer O-Ring für Manometer Entlüftungsventil O-Ring f.
- Seite 3 Cristall-Filterbehälter Ø 400/500/600/750/900 Stand 02/2006 Seite 3 Grundsätzliches zur Montage Der im Werk vormontierte Filterbehälter soll frostsicher im Freien oder in einem Raum aufgestellt werden. Zu beachten ist, dass der Filterbehälter von allen Seiten gut zugänglich sein muss. Es muss gewährleistet sein, dass der maximale Arbeitsdruck des Filterkessels von 2,0 bar nicht überschritten wird (keine Systemdruckstöße und keine direkte Verbindung zwischen Filterbehälter und Wasserleitungsnetz).
- Seite 4 Cristall-Filterbehälter Ø 400/500/600/750/900 Stand 02/2006 Seite 4 Funktionsweise des Rückspülventiles Die einzelnen Stellungen des Rückspülventiles bedeuten folgendes: Ventilstellung Funktion der Ventilstellung Wasserweg Filtern In dieser Stellung wird das Schwimmbeckenwasser von Becken Pumpe oben nach unten durch den Filter geleitet. -Normaler Ventil Filter Filtervorgang-...
- Seite 5 Cristall-Filterbehälter Ø 400/500/600 Stand 02/2006 Seite 5...
- Seite 6 Cristall-Filterbehälter Ø 750/900 Stand 02/2006 Seite 6...
- Seite 7 Cristall-Filterbehälter Ø 400/500/600/750/900 Stand 02/2006 Seite 7 Stückliste Pos. Stück Artikel-Bezeichnung Art.-Nr. CRISTALL-Filterbehälter komplett d 400 393 400 03 CRISTALL-Filterbehälter komplett d 500 393 500 03 CRISTALL-Filterbehälter komplett d 600 393 600 03 CRISTALL-Filterbehälter komplett d 750 393 750 03 CRISTALL-Filterbehälter komplett d 900 393 900 03 Manometer 0–2,5 bar, R...
- Seite 8 BEHNCKE Schwimmbad- u. Wärmetechnik GmbH Hauptwerk: Stötterlinger Straße 36 a D-38835 Bühne Phone: + 49 (0) 3 94 21/7 96-0 Fax: + 49 (0) 3 94 21/7 96-30 Niederlassung: Michael-Haslbeck-Straße 13 D-85640 Putzbrunn/München Phone: + 49 (0) 89 / 45 69 17-0 Fax: + 49 (0) 89 / 46 85-11 info@behncke.com...
