Aufstellen

Stellen Sie den Wärmetauscher nur in frostsicheren, trockenen Räumen mit nicht-
aggressiver Atmosphäre auf. Tropfwasser kann den Wärmetauscher beschädigen.
Gewährleisten Sie die leichte Zugänglichkeit für die Montage und Demontage.
Der Wärmetauscher kann oberhalb oder unterhalb des Wasserspiegels installiert
werden.

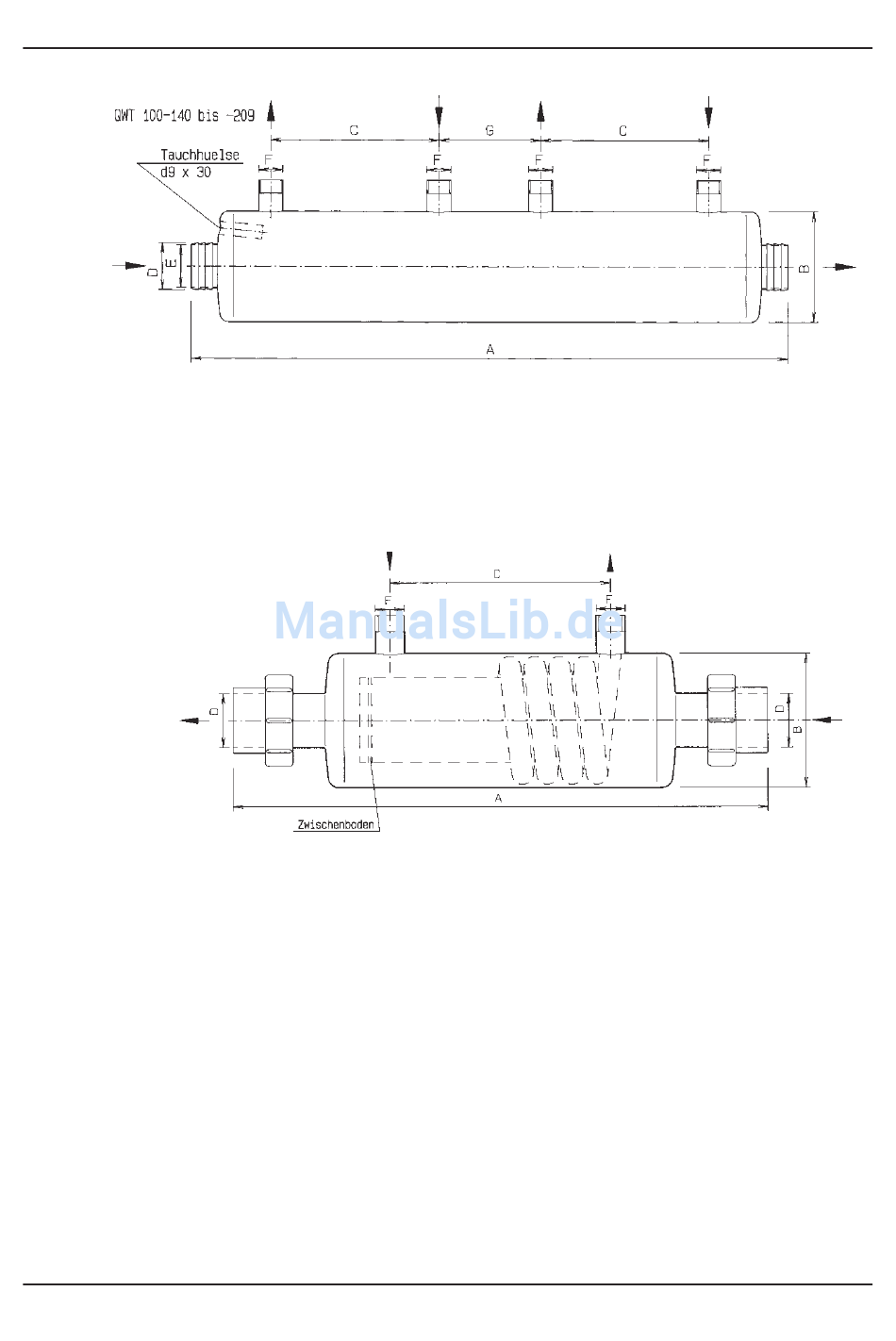

8
A B
mm mm Ø
920 190
1190 190
A B
mm mm Ø
395 125
440 125
505 125
640 190
820 190
C D
mm NW
295 60
430 60
C D
mm NW
90 PVC DN40
135 PVC DN40
205 PVC DN40
290 PVC DN40
425 PVC DN50
E F
Zoll Zoll
2 1
2 1
F
Zoll
3 /
4
3 /
4
3 /
4
1"
1"
