FUNKTIONSKONTOLLE:
Batterie 1,5 V Mignon einlegen und Funktion überprüfen. Nach der Funktionskontolle Schalter mit Heißkleber im Langloch
fixieren. Ebenso die Kabel mit Heisskleber am Boden fixieren.
10. Den Holzdübel (6) senkrecht in die gebohrte Holzschei-
be (5) einleimen. Leim gut trocknen lassen.
Achtung!
Der Dübel muss genau senkrecht eingeleimt sein! Mit
einem Winkel überprüfen!
Die Holzscheibe mit Dübel so ausgemittelt mit Alles-
kleber auf die Aluronde (4) kleben, dass die Spitze der
Aluronde nach unten zeigt. Kleber gut trocknen lassen.
D114561#2
Bauanleitung

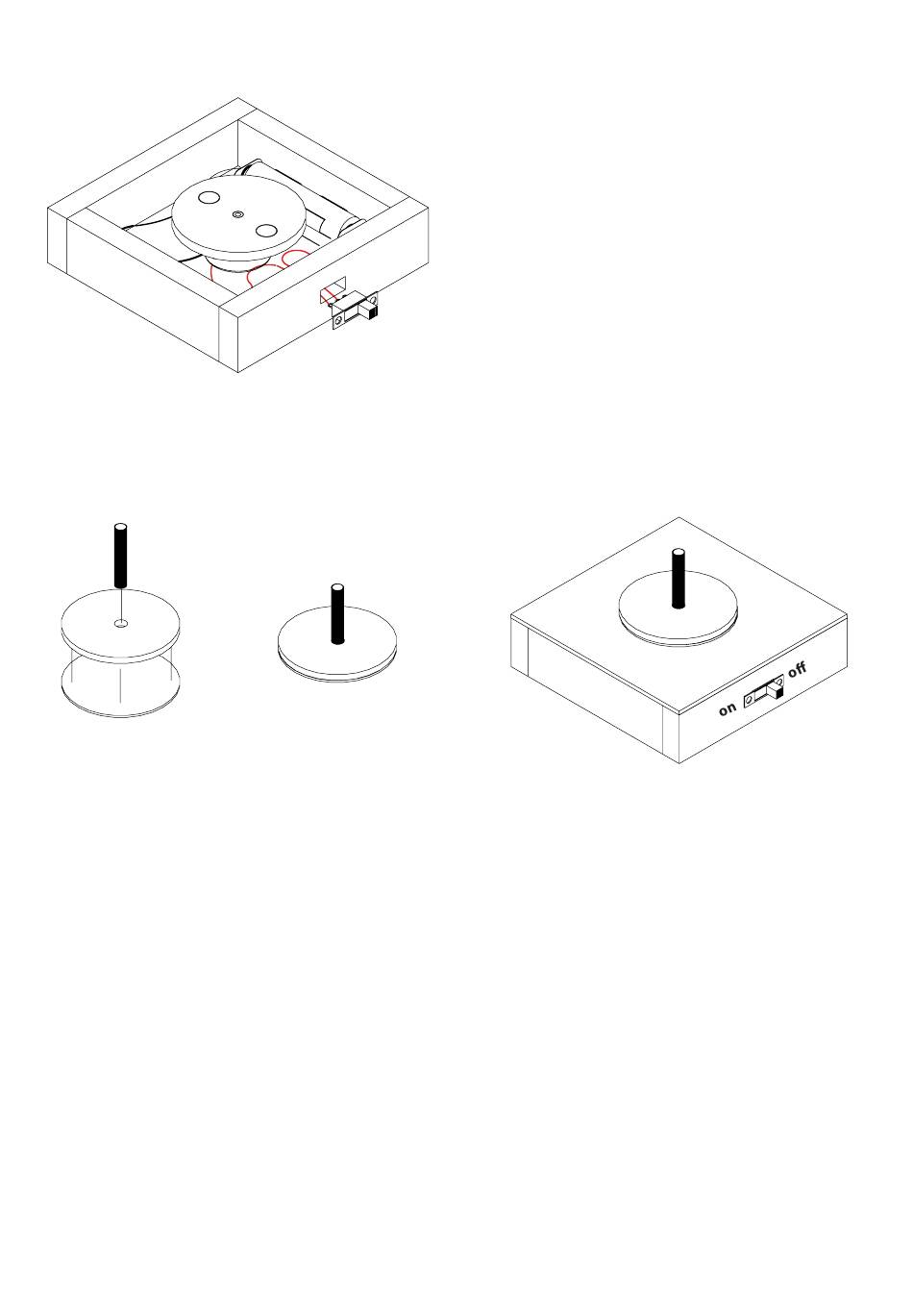

9. Den Batteriehalter (10) wie abgebildet mit Heisskleber in
den Rahmen einkleben. Das rote Kabel des Batteriehalters
sowie das rote Kabel des Motors durch die Schalteröffnung
führen.
Anschließend den Schiebeschalter (9) zur Hand nehmen.
Das Kabel des Batteriehalters (10) am Ende ca. 5mm abiso-
lieren und am mittleren Schalteranschluss anschließen.
Das Kabel des Motors (8) am Ende ca. 5mm abisolieren
und an einem äusseren Anschluss des Schiebeschalters (9)
anschließen.
Die schwarzen Kabel von Motor (8) und Batteriehalter (10)
ca. 5mm abisolieren und miteinander verbinden (verdrillen
bzw. verlöten)
11. Den Deckel auf den Rahmen aufsetzen. Den fertigen Krei-
sel in die Führungsbohrung im Deckel aufsetzen.
Den Schalter betätigen. Der Kreisel fängt wie durch einen
Zauber von selbst an zu drehen!
5
