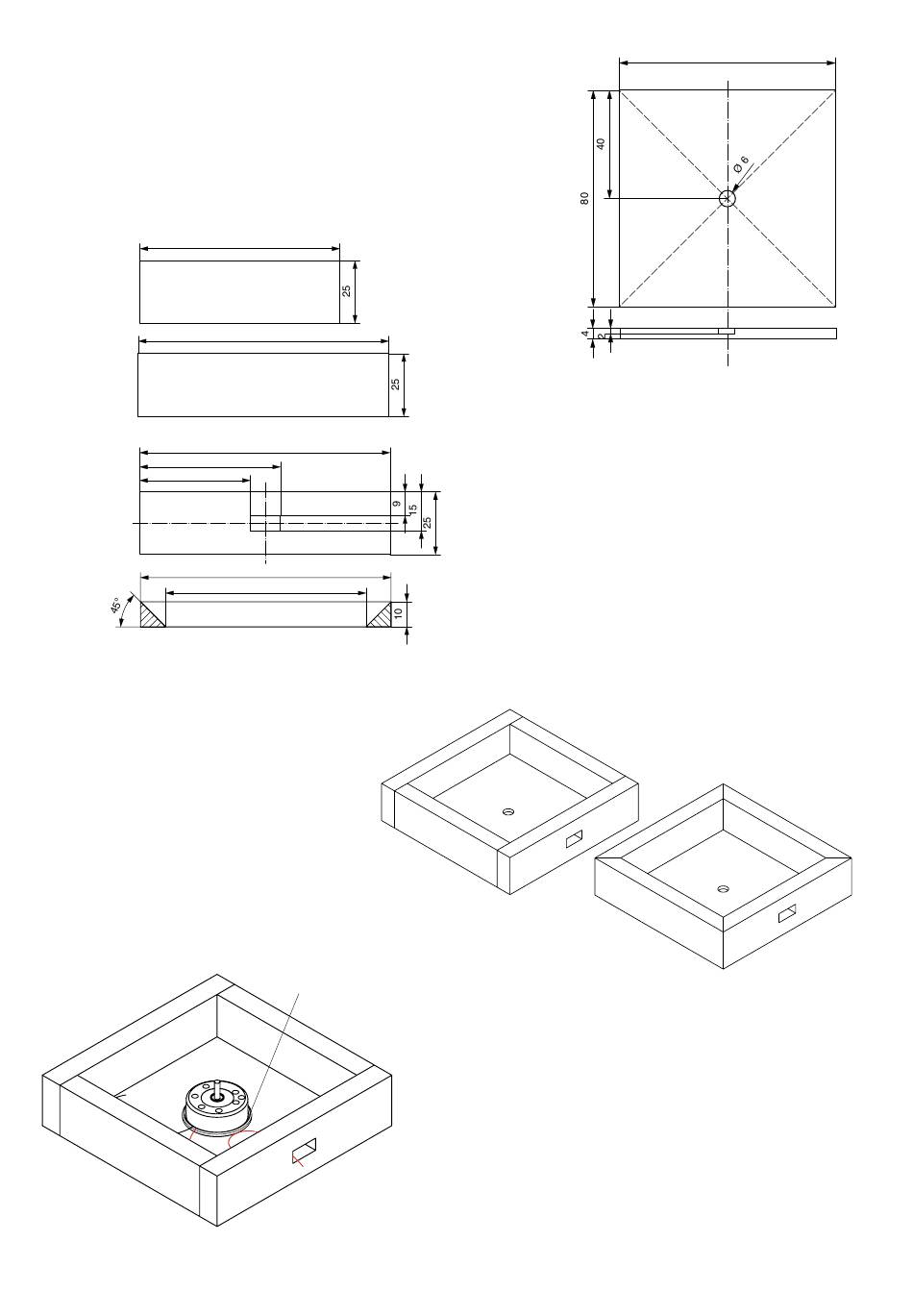

1. Auf der Grundplatte (1/ 80x80x4) die Mitte anreißen. Eine
Sacklochbohrung ø 6mm für die Zentrierung des Motors ca.
2mm tief bohren.
80
Variante 1
Variante 2
3. Die Rahmenleisten (3) wie abgebildet um
die Grundplatte (1) leimen. Darauf achten
das hierbei die Sacklochbohrung der
Grundplatte nach innen zeigt!
D114561#2
Bauanleitung
80
2x
100
1x
100
56
44
1x
100
80
Heisskleberraupe
80
2. Aus einer der Rahmenleisten (3/100x25x10) wie ab-
gebildet ein Langloch (12x6 mm) aussägen. Hierfür
das Langloch auf der Holzleiste (2) aufzeichnen und
eine ø3mm Bohrung zum durchführen des Laubsä-
80
geblattes anbringen. Anschließend aussägen.
Zwei Rahmenleisten (3) nach Abbildung auf 80mm
kürzen. Sägekanten säubern.
Bei der übrigen Leiste Seitenkanten mit Schleifpapier
etwas säubern.
Hinweis:
Die Länge der Leisten erlaubt auch die Fertigung auf
Gehrung!
Variante 1
4. Den Motor (8) wie abgebildet mit einer Heisskleberrau-
pe auf die Grundplatte aufkleben, so dass die Lagerge-
häuseerhöhung in der Sacklochbohrung sitzt.
Hinweis:
Es darf kein Heisskleber auf die Rückseite des Motors
gelangen.
80
80
2x
100
80
2x
100
100
56
44
100
56
100
44
80
100
80
Variante 2 (auf Gehrung)
44
