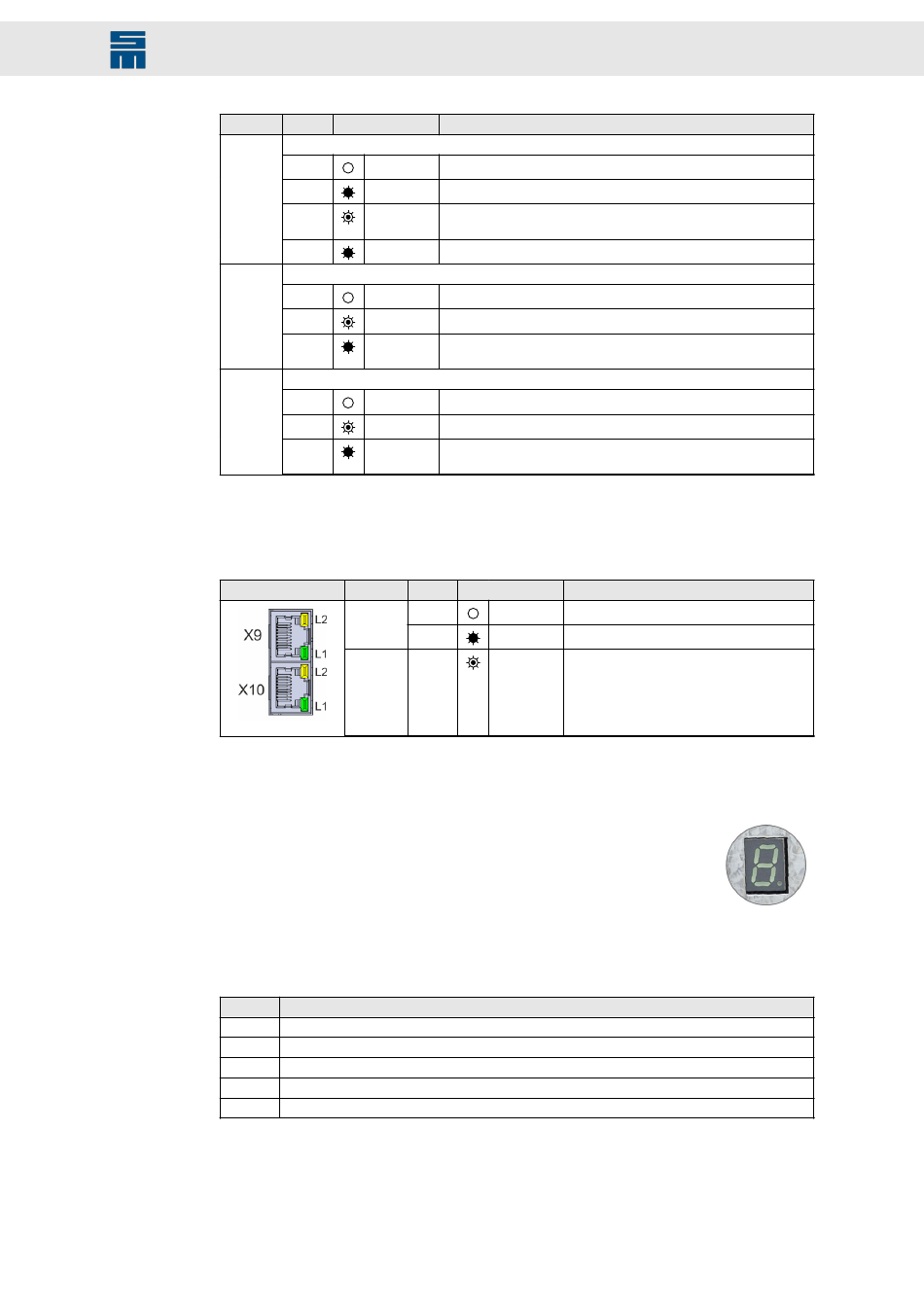

LED
SYS
SF
(COM0)
BF
(COM1)
Ethernet-Verbindung
Der Zustand der Ethernet-Verbindung wird durch die LEDs an den RJ45-Buchsen (X9/
X10) angezeigt.
RJ45-Buchsen
6.2.3
7-Segment-Anzeige
Die 7-Segment-Anzeige auf der Frontplatte zeigt Einschalt-, Status- und
Fehlermeldungen als Code an. Die Fehlercodes sind dreistellig und wer-
den als durchlaufende Anzeige dargestellt.
6.2.3.1
Einschaltmeldungen
Code
Beschreibung
E
Keine Verbindung zum Feldbusmodul während der Initialisierung des Feldbusmoduls
P
PROFINET IO-Modul erkannt
b
PROFIBUS-Modul erkannt
C
EtherCAT-Modul erkannt
u
Feldbusmodul unbekannt
Gateway 0362157 - PROFINET IO-SERVOLINK 4-Verbindung
Farbe
Zustand
Bedeutung
Duo-LED gelb / grün
-
aus
Versorgungsspannung für das Modul fehlt oder Hardwaredefekt
gelb
an
Bootloader wartet auf Software
gelb/
blinkt
Bootloader wartet auf Firmware
grün
grün
an
Betriebssystem läuft
Duo-LED rot / grün
-
aus
Kein Fehler
rot
blinkt
DCB-Signal-Service wird über den Bus ausgelöst
rot
an
Watchdog Time-out; Channel-, Generische oder Erweiterte Dia-
gnose liegt vor; Systemfehler
Duo-LED rot / grün
-
aus
Kein Fehler
rot
blinkt
Kein Datenaustausch
rot
an
Keine Konfiguration oder langsame physikalische Verbindung oder
keine physikalische Verbindung
LED
Farbe
L1
-
(X9/X10)
grün
L2
gelb
(X9/X10)
Anschlüsse und Anzeigen
Zustand
Bedeutung
aus
Es besteht keine Verbindung.
an
Es wurde eine Verbindung aufgebaut.
blinkt
Das Modul sendet/empfängt Ethernet-Fra-
mes.
33
