5
Montage und Demontage
Das Gerät wird auf eine Hutschiene montiert.
Geräte mit Metallgehäuse (Geräteversion ≥0.020)
Montage
▶
Setzen Sie das Gerät mit der Rückseite schräg auf die obere Kante der Hutschiene.
Die Hutschiene greift in die obere Nut der Geräteaufhängung und drückt die Feder
dort nach oben (siehe Abbildung links). Schwenken Sie das Gerät nun in eine ge-
rade Position bis die Hutschiene unten in der Geräteaufhängung einrastet.
Demontage
▶
Drücken Sie das Gerät nach unten bis die Hutschiene aus der unteren Nut der Ge-
räteaufhängung gelöst ist (siehe Abbildung rechts). Schwenken Sie dann das Ge-
rät von der Hutschiene.

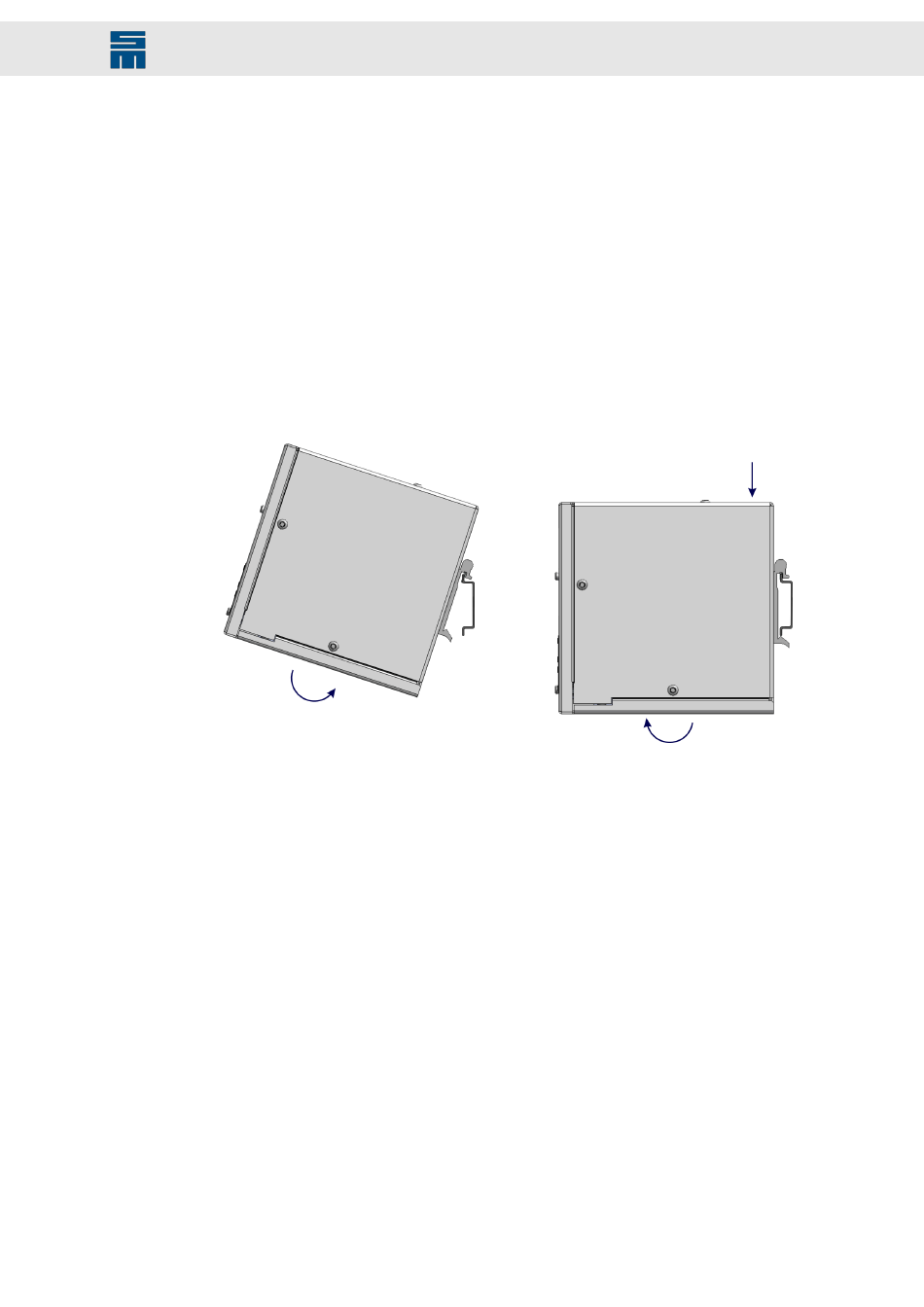

Abb. 5: Montage und Demontage des Gateway 0362157 (Metallgehäuse)
Gateway 0362157 - PROFINET IO-SERVOLINK 4-Verbindung
Montage und Demontage
27
