Das Gateway 0362157 stellt die Verbindung einer SPS/IPC mit PROFINET IO-Mas-
ter-Schnittstelle und SERVOLINK 4 von SIEB & MEYER her. Für die SPS ist das
Gateway ein PROFINET IO-Device. Die Feldbusdaten werden im Gateway auf die
SERVOLINK 4-Technologie umgesetzt und auf die Antriebe verteilt.
Intern arbeitet das Gateway mit zwei, voneinander unabhängigen Prozessoren. Der
erste Prozessor übernimmt den Anschluss an den Feldbus und behandelt alles, was
zur Kommunikation mit dem Feldbus-Master notwendig ist. Die Daten des zyklischen
Kanals werden dem zweiten Prozessor zur Verfügung gestellt. Dieser übernimmt alle
Aufgaben, die zum Betrieb des Gateways als solchem und zum Datenaustausch über
SERVOLINK 4 benötigt werden.
Den Betriebszustand der Feldbuseinheit können Sie über die entsprechenden LEDs ab-
lesen. Der Zustand des Gateways bzw. des SERVOLINK 4 wird über die LEDs „STA1"
und „STA2" angezeigt.
Das Modul ist für die Montage auf einer Hutschiene vorgesehen.
4.1
Geräteansicht

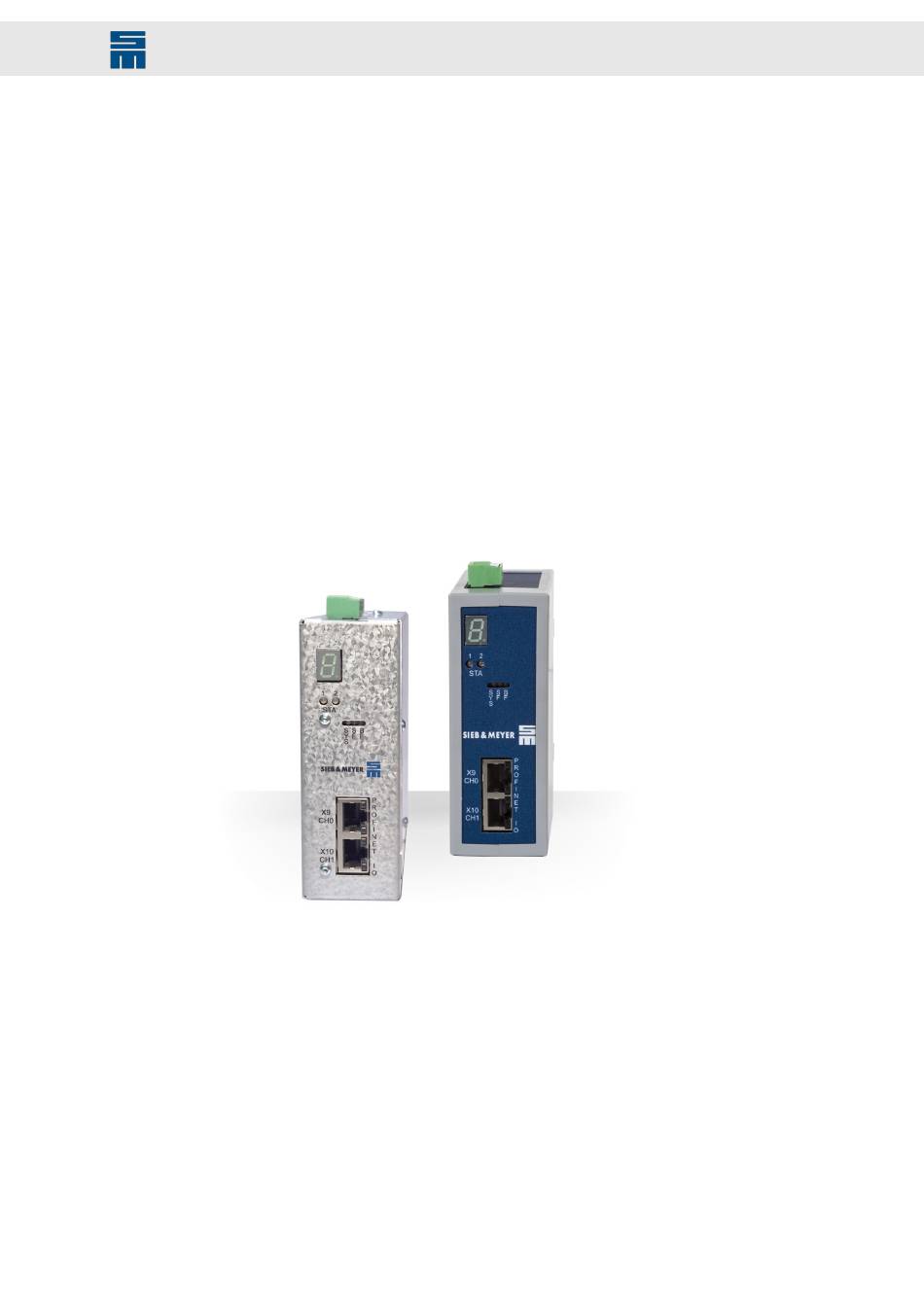

Abb. 1: Perspektivansicht Gateway 0362157
▶
Geräte mit Metallgehäuse: ab Version 0.020
▶
Geräte mit Kunststoffgehäuse: bis Version 0.019
