Anschlüsse und Anzeigen
Hinweis
Ethernet-Verbindungskabel:
Verwenden Sie zur Verbindung von PROFINET IO-Geräten nur Ethernet-Kabel, deren
Kabelgüte Cat 5 (Class D) oder besser entspricht. Es können sowohl Patchkabel (1:1)
als auch Crossover-Kabel (TX zu RX gedreht) verwendet werden, da die Empfänger-
stufen (PHY) über eine automatische Kabelerkennung (Auto-Crossover-Funktion) ver-
fügen.
6.1.3
X4/ X3 – SERVOLINK 4
SERVOLINK 4: optischer Eingang (X4) und optischer Ausgang (X3)
Die Lichtwellenleiteranschlüsse (LWL) für den SERVOLINK 4 befinden sich unten am
Gerät.
Gefahr von Kabelschäden
Wenn Sie das Lichtleiterkabel mit dem Steckverbinder zu ruckartig aus dem LWL-An-
schluss herausziehen, kann das Kabel beschädigt werden.
→
Halten Sie beim Herausziehen des Kabels aus dem Steckverbinder diesen fest
und ziehen Sie das Kabel vorsichtig heraus.
6.1.3.1
Konfektionierung von Lichtleiterkabeln mit
Steckverbinder
Für jeden LWL-Anschluss ist ein Lichtleiterkabel mit einem Steckverbinder erforderlich.
Folgende Angaben gelten für Steckverbinder, die in Anwendungen mit 1 mm Standard
Kunststoff-Lichtleiter (LWL-, POF-Kabel) eingesetzt werden.

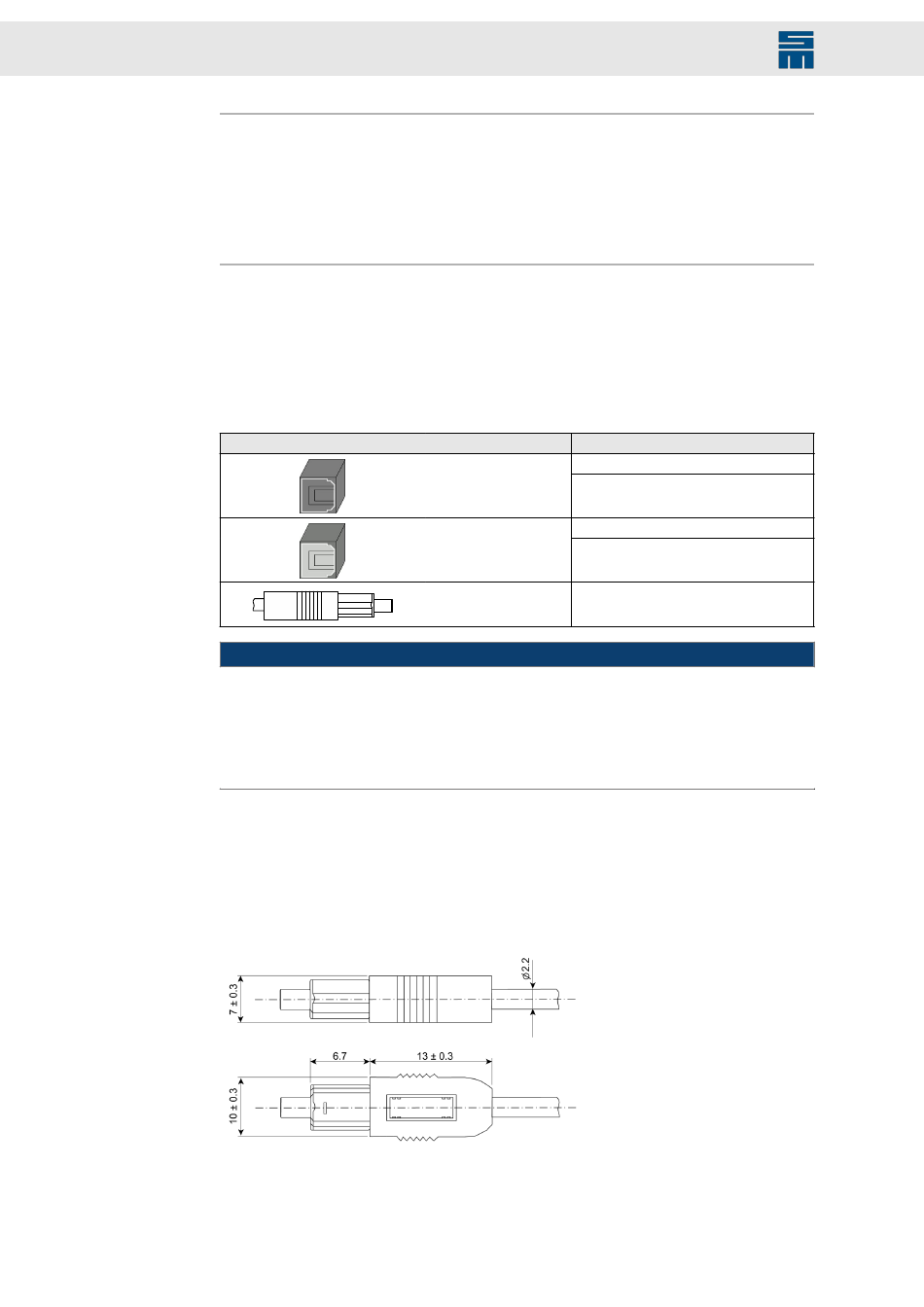

Abb. 8: Abmessungen des LWL-Steckverbinders in mm
30
Anschluss
Eingänge (schwarz)
Ausgänge (grau oder
weiß)
Steckverbinder am Ka-
bel (TOSLINK F05)
ACHTUNG
Gateway 0362157 - PROFINET IO-SERVOLINK 4-Verbindung
SIEB & MEYER-Artikelnummer
12540102
12540103
12540202
12540203
32022900
