TECHNISCHE ALTERNATIVE
Elektronische Steuerungsgerätegesellschaft m. b. H.
A- 3872 Amaliendorf, Langestr. 124, Fax 02862/536357

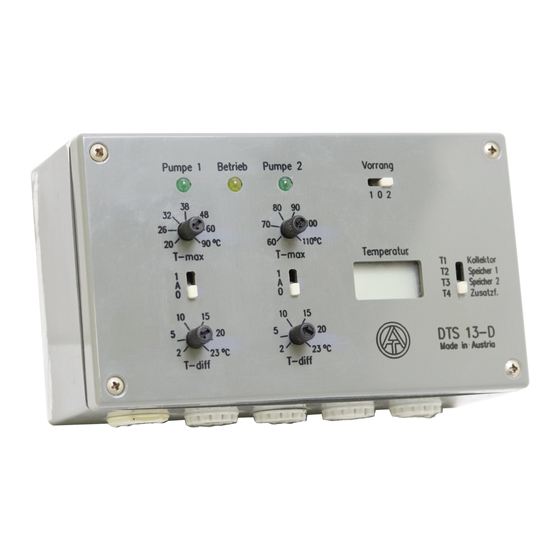

Das Gerät DTS 13 (DTS 13-D) dient zur Steuerung von zwei Umwälzpumpen für
Solaranlagen. Damit kann die eingestrahlte Energie optimal auf zwei Speicher (bzw.
Verbraucher) aufgeteilt werden. Es erfüllt im wesentlichen folgende Funktionen:
Überschreitet die Kollektortemperatur (Leerlauftemp.-Fühler ) die jeweilige
1.
Boilertemperatur um die Temperaturdifferenz T-diff 1 bzw. 2, wird die entsprechende
Umwälzpumpe eingeschaltet. Die Differenztemperatur kann mit den Drehknöpfen a,d
eingestellt werden.
Je nach Stellung des Schalters 1 hat einer der beiden Kreise Vorrang. In Stellung 0 sind
beide Kreise gleichwertig und können zugleich in Betrieb sein. Zusätzlich ist mit dem
m
(i m Geräteinneren) eine Verknüpfung der Kreise möglich (zB. zur
Schalter
Ansteuerung einer Umwälzpumpe ünd eines Magnetventils).
2. Mit dem Drehknopf b,c wird die jeweilige Speicher- bzw. Verbrauchertemperatur auf
den Wert T-max begrenzt. Damit kann einer starken Verkalkung bzw. Überhitzung
vorgebeugt werden.
Zusatzfunktionen:
1. Visuelle Kontrolle des Schaltzustandes
Lampe e (rot) leuchtet: Gerät in Betrieb
Lampe f bzw. g (grün) leuchtet: entsprechende Pumpe läuft
2. Schalter h,i für manuelles Ein- und Ausschalten der jeweiligen Umwälzpumpe
Servicezwecken (Füllen und Testen der Anlage etc), wobei die Temperaturbegrenzung
T-max absoluten Vorrang besitzt. Eine Schutzschaltung verhindert, daß bei einem
Fühlerdeffekt dieser Schalter blockiert wird.
3. Beim Gerät DTS 13-D kann zusätzlich die Boiler- bzw. Kollektortemperatur sowie die
Temperatur eines frei verfügbaren Zusatzfühlers auf der LCD-Anzeige j abgelesen
werden. Dies ermöglicht eine bessere Kontrolle der Anlage. Der Schalter . k dient zum
Umschalten der Anzeige auf die verschiedenen Fühler.
DTS 13
zu
Verwandte Anleitungen für Technische Alternative DTS 13
Inhaltszusammenfassung für Technische Alternative DTS 13
- Seite 1 Elektronische Steuerungsgerätegesellschaft m. b. H. A- 3872 Amaliendorf, Langestr. 124, Fax 02862/536357 Das Gerät DTS 13 (DTS 13-D) dient zur Steuerung von zwei Umwälzpumpen für Solaranlagen. Damit kann die eingestrahlte Energie optimal auf zwei Speicher (bzw. Verbraucher) aufgeteilt werden. Es erfüllt im wesentlichen folgende Funktionen: Überschreitet die Kollektortemperatur (Leerlauftemp.-Fühler ) die jeweilige...
- Seite 2 Montageanleitung: Fühlermontage: Die richtige Anordnung und Montage der Fühler ist für den Gesamtwirkungsgrad der Solaranlage von größter Bedeutung. So sollte die Tauchhülse bzw. der Boilerfühler (Referenzfühler) knapp oberhalb des Wärmetauschers eingesetzt werden. Es ist darauf zu achten, daß der Fühler vollständig in die Tauchhülse eingeschoben ist. Der Kollektorfühler muß...
- Seite 3 1: grüne Lampe leuchtet, Pumpe läuft A: Automatikbetrieb Garantieschein Die Technische Alternative GmbH, Amaliendorf, gewährt auf das erworbene Gerät ein Jahr Garantie ab Verkaufsdatum. Diese umfaßt alle Ansprüche aufgrund von Arbeits- und Materialfehlern, welche die Funktion beeinträchtigen. Ausgenommen sind Schäden, die durch Einwirken von Überspannung, unsachgemäßer Handhabung sowie natürlichen Verschleiß...
- Seite 4 Das heißt, ist das Energieniveau groß genug, so wird z.B. in den Boiler geladen; sinkt das Kollektorniveau unter das des Boilers, schaltet die Steuerung auf den Pufferspeicher um. Beim Gerät DTS 13-D können zusätzlich je nach Stellung des Schalters k die verschiedenen Fühlertemperaturen abgelesen werden. Technische Daten: Fühler: Widerstandsfühler linearisiert.
-
Seite 5: Ergänzung Zur Betriebsanleitung Der Steuerung Dts13-D
Ergänzung zur Betriebsanleitung der Steuerung DTS13-D Ab Seriennummer 0850 wurde die Type DTS13-D mit zusätzlichen Funktionen ausgestattet, die im folgenden,beschrieben werden: (Von Kreis1 ) eine Skalierung von 1) Das Gerät bietet nun auf dem Einstellregler Tm C gedehnt ist. Dadurch wird der 20 bis 90 C, wobei der Bereich von 20 bis 40 Einsatz in Schwimmbädern oder im Direktheizbetrieb (z.B Fußbodenheizung) in... - Seite 6 Die Steuerung wird mit der Beschaltung für Beispiel a) ausgeliefert. Wird beim Beispiel b) ein Umschaltventil verwendet, das den Durchfluß stromlos zu Verbraucher 1 freigibt, muß der Schalter nach rechts geschoben sein. Das Umlöten der Kurzschlußbrücke (siehe unten) ist nicht notwendig. Das Ventil wird am LN (Verbraucher 2) angeklemmt. Gibt das Ventil den handelt sich um ein Ventil, das für jeden bzw.
