Montieren des
Verlängerungsschlauchs
Am Toro-Axialgebläse
1. Schalten Sie die Maschine aus und trennen Sie
jede Energiequelle.
2. Entfernen Sie den Gebläseschlauch, so dass
die Manschette direkt an den Gebläseauslass
angeschlossen werden kann
3. Schieben Sie die Manschette über den Auslass
und sichern Sie diese durch Anziehen der
Universalschelle.
Verwenden Sie die richtige Universal-
Anschlussmanschette für den Durchmesser des
Gebläseauslasses:
•
Kleine Manschette: Auslassdurchmesser 5,1
bis 7,6 cm
•
Große Manschette: Auslassdurchmesser
7,6 bis 10,2 cm
•
Extra große Manschette: Auslassdurchmes-
ser 10,2 bis 12,7 cm

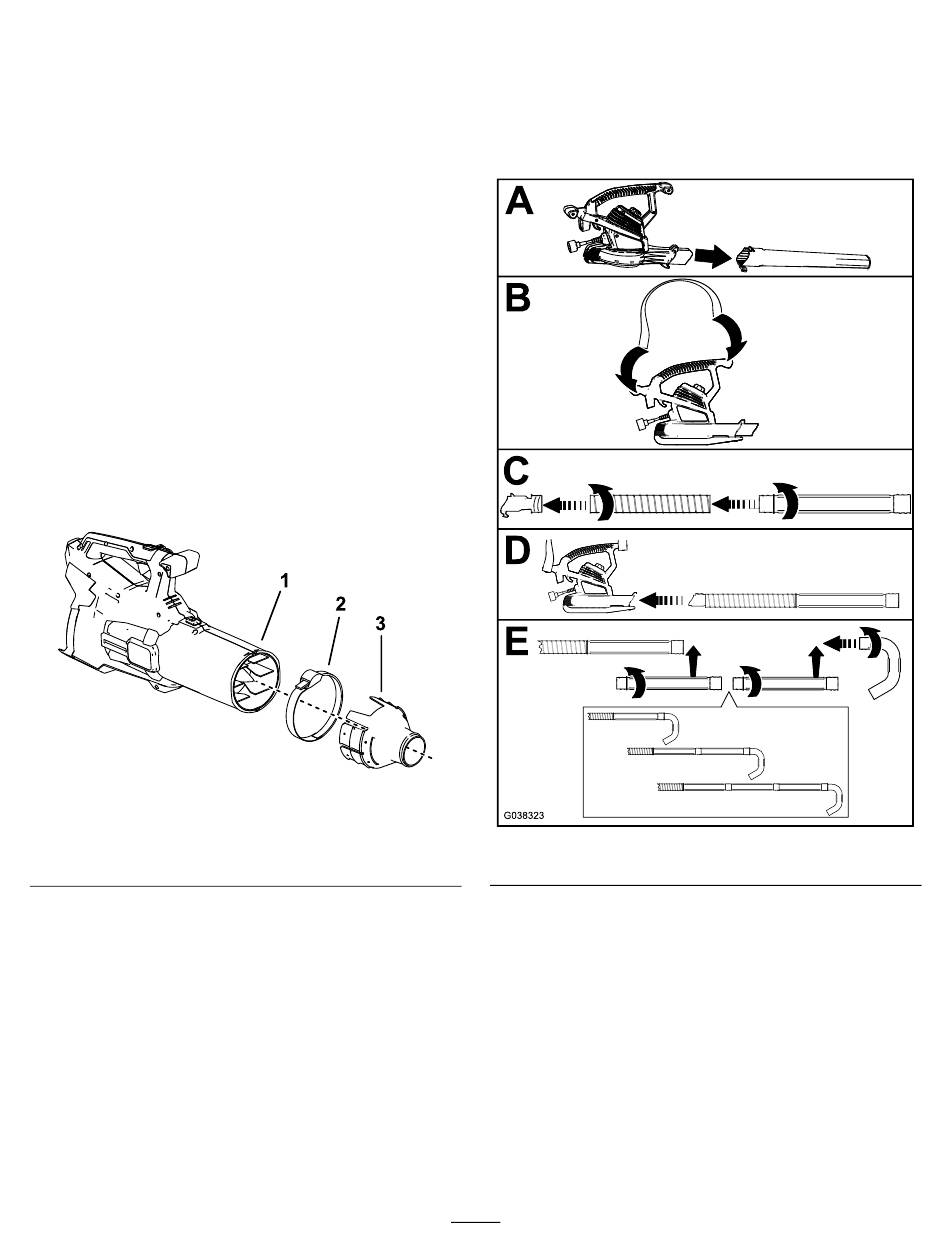

1. Auslass des
Gebläsegehäuses
2. Universalschelle
4. Befestigen Sie den flexiblen Schlauch und die
Verlängerungsrohre an der Manschette, wie in
C und E in Bild 3
(Bild 2).
Bild 2
3. Extra große Universal-
Anschlussmanschette
dargestellt.
Montieren des
Verlängerungsschlauchs
An Gebläsesaugern von Toro
Wichtig:
Ziehen Sie jedes Verlängerungsrohr
über die Erhebungen am Ende des Gewindes.
g514849
2
Bild 3
g038323
