Gartenchalet L388
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem Auf-
bau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die Teile-
liste dieser Aufbauanleitung und tragen Sie in dieser bitte un-
bedingt die Garantienummer ein, bevor Sie diese Liste
Ihrem Verkäufer zur weiteren Bearbeitung aushändigen:
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten
Seite der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau erforderlich.
Gern empfiehlt Ihnen Ihr Verkäufer ansonsten ein professionelles Aufbau-
team.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvorschriften und
halten Sie die in der Statik vorgeschriebenen Fundamente und Befestigungen
ein – diese sind nicht im Lieferumfang enthalten.
Unsere Statik erfasst mehr als 80% des Bundesgebietes; wird Ihr Bauvor-
haben hiervon nicht abgedeckt und werden ggfs. weiterführende Berech-
nungen bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten.
Wenden Sie sich in solchen Fällen bitte an Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Seitenwandhöhe
Gewicht
alle Bemaßungen circa.
Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 1
44 mm x 135 mm
5200 mm x 3000 mm
5600 mm x 3390 mm
18,5 m²
2450 mm
1700 mm B/1992 mm H
2150 - 2280 mm
1258 kg
Gartenchalet mit 44 mm
Wandstärke und Isolierglas.
Sockelmaß ca. 5200 mm x 3000 mm
21 mm starke Fußbodenprofile

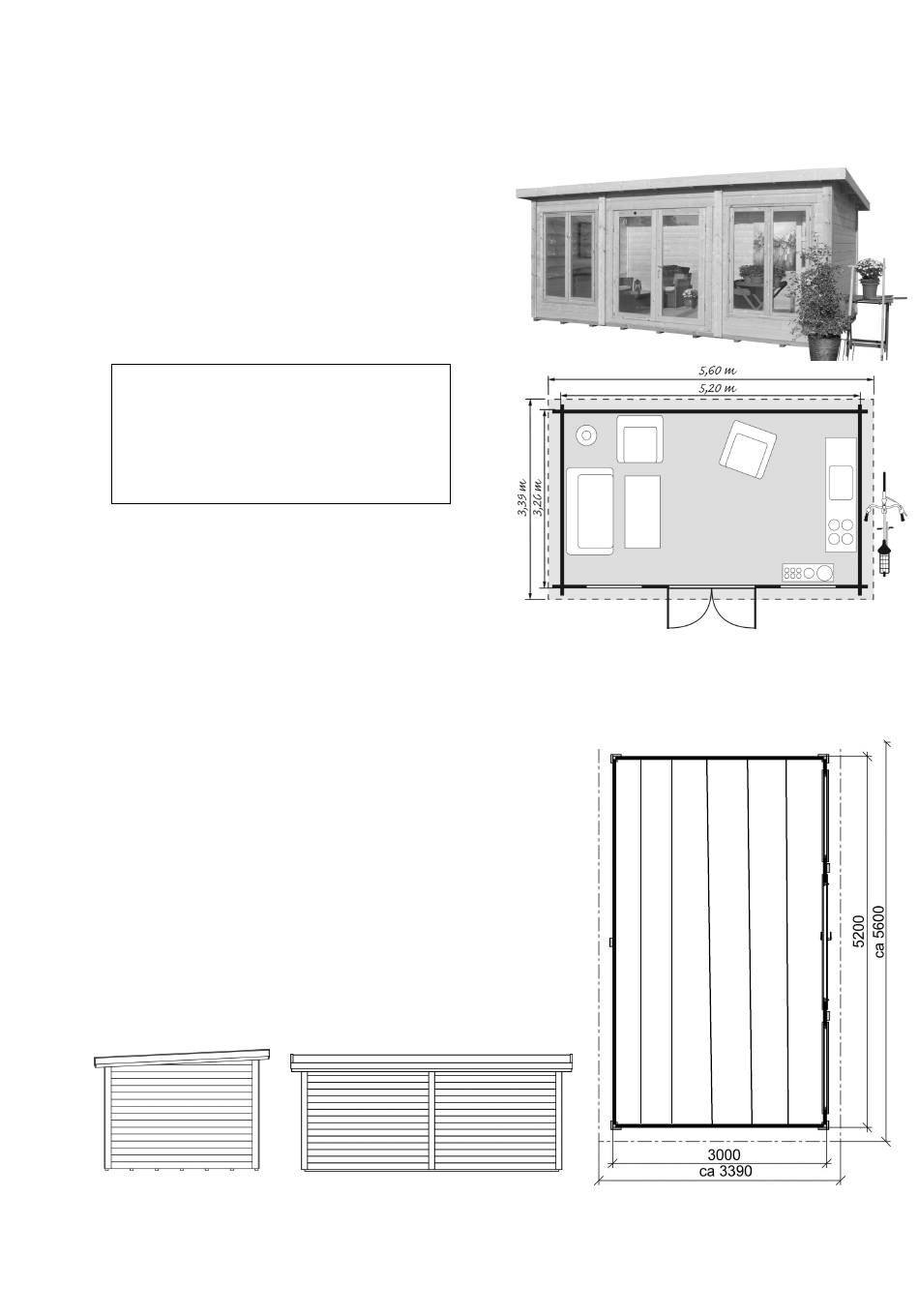

Grundriss und Fundamentplan
(7 Fundamenthölzer)
1
2
3
4
5
6
7
Inhaltsverzeichnis
Verwandte Anleitungen für Luoman L388
Inhaltszusammenfassung für Luoman L388
- Seite 1 Gartenchalet mit 44 mm Wandstärke und Isolierglas. Gartenchalet L388 Sockelmaß ca. 5200 mm x 3000 mm 21 mm starke Fußbodenprofile Sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch. Bei Unklarheiten wenden Sie sich bitte vor dem Auf- bau an Ihren Verkäufer.
- Seite 2 Die Voraussetzung für die einwandfreie Funktion und lange Lebensdauer Ihres Blockbohlenhauses ist die fachgerechte Lagerung, der fachgerechte Aufbau und die fachgerechte Pflege sowie die fachgerechte Instandhaltung. Bedingt durch die Natürlichkeit des Werkstoffes Holz weist jedes Holzteil eine eigene, unterschiedliche Struktur und Zeichnung auf. Zulässig und damit nicht reklamationswürdig sind deshalb die im Folgenden ge- nannten charakteristischen Holzmerkmale: Im Holz fest verwachsene Äste, jedoch keine durchgehenden Löcher durch...
- Seite 3 Vorab ein paar grundsätzliche Worte zum Massivholz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt sich deswegen den gegebenen Witterungs- verhältnissen optimal an: Es ‘lebt und arbeitet’ bei den unterschiedlichen Witterungseinflssen, trotz technischer Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’.
- Seite 4 Zeichnung 1 Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 4...
- Seite 5 1. Fundament Das A&O für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut waagerecht ausnivelliertes und tragfähiges Fundament gewährleistet einwandfreie Passung der Blockbohlen, der Doppeltür sowie gute Stabilität. Um den Anforderungen gegen abhebende Wind- und Soglasten zu genügen, schreiben wir, gem.
- Seite 6 2. Vorsortierung Lassen Sie sich bitte nicht durch die auf den ersten Blick etwas verwirrende Vielzahl von Teilen beim Öffnen des Bundes schrecken – vorsortiert ist alles viel einfacher! Hierzu bedienen Sie sich bitte der Zeichnung 1, die Ihnen alle Teile der 4 Wände zeigt und Ihnen einen Überblick über den gesamten Aufbau gibt.
-
Seite 7: Wandaufbau Und Einbau Der Doppeltür
3. Wandaufbau und Einbau der Doppeltür Ordnen Sie die Teile, nach kompletten Wänden sortiert, mit 1–2 m Abstand (als Arbeitsraum) um das Fundament an. Den Wandaufbau beginnen Sie indem Sie die Eckpfosten K3 in den Hausecken auf die Fundamenthölzer aufsetzen und diese gem. nachfolgender Darstellungen mit jeder einzelnen der Wandbohlen vernageln oder verschrauben. - Seite 8 Jede Wandbohle wird hierbei zunächst mit einer Schraube 5 x 90 und anschließend mit einem Nagel 3,4 x 100 am Eckpfosten befestigt. Nehmen Sie diese Befestigung rundherum um das Haus und Lage für Lage vor. Besonders wichtig ist, dass die einzelnen Wandbohlenlagen immer mit einem gleichmäßigen oberen Abschluss wachsen.
- Seite 9 Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur 2. Seitenwandbohle weiter. Die zusätzlichen Stützen K5a im Bereich der mittleren Vorderwand befestigen Sie von außen gem. vorstehender Zeichnung mit Schrauben 4,5x70 an den beiden unteren Wandbohlenlagen. Setzen Sie diese Verschraubung mit wachsendem Wandaufbau an den kurzen Bohlen der Vorderwand A3 bis zu 6.
- Seite 10 Beginnen Sie jetzt mit der Vormontage der beiden Fensterrahmen und des Türrahmens. Beide Rahmen werden montiert, bevor diese Wandauschnitte des Hauses eingesetzt werden! Ansicht von Außen: Die Rahmenteile unbedingt vorbohren mit Schrauben 3,5x30 miteinander verbinden! Achtung: Hier auf 100%ige Rechtwinkligkeit achten! Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 10...
- Seite 11 Den Fensterrahmen fertigstellen, indem Sie noch die seitlichen Leisten mit Nägeln 2,5 x 60 gem. nachfolgendem Schema befestigen. Zusätzlich zu den Nägeln können Sie noch handelsüblichen Holzleim verwenden (nicht im Lieferumfang enthalten). Die Leisten werden so angeordent , dass sich ein deutlicher Überstand zu den Seiten ähnlich eines U-Profles, ergibt.
-
Seite 12: Zunächst Muss Das Aluminiumprofil 45X45X1697 Mm Gemäß
Der Türrahmen wird nach dem gleichen Prinzip vormontiert. Am einfachsten geht dies übrigens, indem Sie die Einzelteile auf einer geraden ebenen Fläche wie z.B. einem Garagenboden auslegen und dort montieren. Zunächst muss das Aluminiumprofil 45x45x1697 mm gemäß nachstehender Zeichnung vorgebohrt werden. Auch hier ist die Einhaltung eines exakten 90°... - Seite 13 Diese fertigen Rahmen schieben Sie nun gleichmäßig, ohne zu verkanten, in den Wandausschnitt ein. Richten Sie die Türrahmen rechtwinklig aus, ohne diesen mit den Wänden zu verschrauben. Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 13...
- Seite 14 Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 14...
- Seite 15 Bauen Sie die Wände nunmehr Lage umd Lage weiter nach Plan. Ganz wichtig ist hierbei, dass die Wände immer genau gleichmäßig wachsen. Kontrollieren Sie das „wachsende Haus“ immer wieder auf gleiche Höhen jeder Wandbohlenlage. Stellen Sie immer sicher, dass die Wandbohlen exakt Nut- in -Feder zusammengesteckt sind und gut geschlossen sind! Die Verschraubung mit den mittleren Stützen und den Eckpfosten nehmen Sie bitte erst dann vor, wenn alle Wandbohlen einer Lage die...
-
Seite 16: Montage Der Türflügel
4. Montage der Türflügel Vermeidung von Spaltenbildung in den Wänden sowie Einbau und Passung der Doppeltür: Befestigen Sie zunächst die mitgelieferten Bänder an den dafür vorgesehenen Stellen am Türrahmen und an den Türflügeln. Hängen Sie die Türflügel ein und richten Sie diese wie folgt aus: Vertikale Ausrichtung: Lösen Sie die Abdeckschraube an der Oberseite des Bandes (1), falls vorhanden auch die Feststellschraube (2) lösen. - Seite 17 Wir stellen Ihnen im Internet ein Beispiel-Viedeo bereit! (Bitte beachten, dass es sich hier um einen anderen Haustyp handelt und lediglich das Prinzip der Türbänder gezeigt wird)! https://youtu.be/Kx4BUGFEWsg Die Fensterflügel werden an den bereits vormontierten Bändern eingehängt. Durch die ständig wechselnden Temperaturen und Luftfeuchtigkeiten übers Jahr, verbunden mit Regen, Wind und Sonne wird Holz immer etwas „arbeiten”, dies ist bedingt durch das Quellen und Trocknen der Holzzellen.
- Seite 18 5. Fußboden Die Fußbodendielen haben Nut und Feder – die Unter-/Rückseite erkennen Sie an der Trockennut (eingefräste Rille) und gelegentlich vorkommender Baumkante. Beachten Sie bitte hier, wie auch bei den Profilbrettern der Dachein- deckung, dass auf der Rückseite aus produktionstechnischen Gründen Hobelfehler sowie Baumkante erlaubt sind und keinen Rekla- mationsgrund darstellen.
- Seite 19 6. Dachkonstruktion Auf einen einheitlichen Überstand bei allen Pfetten achten! Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 19...
-
Seite 20: In Die Sich Nun Ergebenden Zwischenräume Werden Die Kurzen
Die 9 Pfetten K1 werden zunächst in die dafür vorgesehenen Aussparungen der oberen Wandbohlen von A5 und B2 platziert. Die Befestigung erfolgt mit schräg eingeschlagenen Nägeln 2,8 x 75. In die sich nun ergebenden Zwischenräume werden die kurzen Wandbohlen (2 x A7 und 8 x A6 bzw. 2 x B4 und 8 x B3) eingesetzt. Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 20... - Seite 21 Die kurzen Wandbohlen A6, A7, B3 und B4 werden nun ebenfalls mit schrägt eingeschlagenen Nägeln an den Pfetten K1 befestigt. Die Leisten F3 werden auf Länge der jeweiligen Hausecke gekappt, stramm in die Ecken gesetzt und wechselseitig mit jeder Wandbohle vernagelt.
- Seite 22 Nun noch einmal die Rechtwinkeligkeit der gesamten Konstruktion sowie die Gängigkeit der Tür und die Flucht der Giebel mit Vorder- und Rückwand prüfen – ist dies ok, kann mit der Dacheindeckung begonnen werden. Verarbeitung Dachprofile und Fußbodendielen Diese nicht zu stramm Nut-in-Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Fläche sich nicht hebt oder wölbt.
- Seite 23 Die glatte Seite der Dachprofilbretter zeigt nach innen, die Rückseite, erkenntlich an den Trockennuten, nach außen. Auch hier sind Hobelausläufe, Baumkante etc. auch in den Nuten und Federn produktionstechnisch bedingt und kein Reklamationsgrund so- fern die Sichtfläche innen geschlossen ist. Ausgebrochene Kantenäste sind auch hier normal und zu akzeptieren.
- Seite 24 Beachten bitte genauen Verlege-Hinweise Folienherstellers! Wir empfehlen zusätzlich die Anbringung einer Regenrinne. Flachdachhäusern empfiehlt sich Verwendung rechteckigen Regenrinnen kleiner Dimensionen. Die Anbringung sollte versteckt hinter den Kranzbrettern erfolgen. Lassen Sie sich von Ihrem Verkäufer über die sinnvollste Lösung beraten. ACHTUNG Die dauerhaft wetterfeste und zuverlässig dichte Ausführung der Dachfläche ist mitentscheidend für die Lebensdauer Ihres Blockbohlenhauses.
- Seite 25 7. Fertigstellung Jetzt fehlt noch die Verkleidung der Hausecken: K4 einkürzen! Die Verkleidungen bestehen aus den Leisten K4, die mit Nägeln an den Eckpfosten K3 befestigt werden. Das Vorbohren der von K4 ist von großer Bedeutung, da die Leisten ansonsten unweigerlich aufplatzen würden.
- Seite 26 Nach Verkleidung der Hausecken befestigen Sie die Halter K11 – K14 für die Kranzbretter. K 13 verschrauben Sie am besten direkt von oben durch die Dachbretter! Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 26...
- Seite 27 Befestigen Sie nun noch die Kranzbretter/ K6/ K7 mit Nägeln 1,7x45 an den zuvor montierten Haltern. Unbedingt vorbohren und die Anordnung gem. nachfolgender Zeichnung beachten! Ausführung bei Verlegung einer handelsüblichen Verlegebahn (nicht empfohlen)! Ausführung bei Verlegung einer kaltselbstklebenden Alu kaschierten Dachbahn (empfohlen)! Versetzen Sie die Kranzbretter K6 und K7 um ca.
- Seite 28 Abschließend wird noch die Leiste K5b in der Mitte der Rückwand montiert. Hierfür liegen Schrauben 4,5x70 bei. ordnungsgemäßen Zustand des Hauses zu erhalten ist es besonders wichtig, diese Leiste mit jeder einzelnen Wandbohle der Rückwand zu verschrauben. Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 28...
- Seite 29 Ihr Schloss ist ein für zwei Schließrichtungen verwendbares Universalschloss. Das Schloss lässt sich durch wenige Handgriffe der jeweiligen Ausrichtung Ihrer Tür anpassen! Im Bedarfsfall ziehen Sie bitte die Schlosszunge / Schnapper aus dem Schloss soweit heraus, bis diese sich um 180° drehen lässt. Schieben Sie die Schlosszunge zurück.
-
Seite 30: Holzschutz Und Pflege
8. Holzschutz und Pflege Wenn Sie Ihr Haus farblich behandeln wollen, tun Sie dies, wie bereits erwähnt, bitte erst nach dem Aufbau. Sollte das Haus vor Aufbau imprägniert werden, würde das technisch getrocknete Holz Feuchtigkeit aufnehmen und es würde zu natürlichen Verformungen und Ausdehnungen kommen, die einen reibungslosen Aufbau unnötig erschweren oder sogar unmöglich machen würden. - Seite 31 Wichtig! Ihr Haus ist „reine Natur“ – zudem auch noch der Witterung ausgesetzt – deshalb gehört es bei Ihrem Holzhaus einfach dazu, dass trotz hochmoderner Be- und Verarbeitung der typische Charakter dieses Naturmaterials immer erhalten bleibt: hierzu gehört auch das stark unterschiedliche Astbild.
- Seite 32 Notizen: Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 32...
- Seite 33 Notizen: Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 33...
- Seite 34 Notizen: Blockbohlenhaus LV 388 / Gartenchalet Skandinavia 44 mm, 12.01.2017 Seite 34...
- Seite 35 Teileliste Lillevilla 388/ 44 mm 5200 mm x 3000 mm Abmessungen in Beschreibung Anzahl Marke Kontrolle mm ca. Die Garantienummer von Seite 36 x 60 x 5190 Fundamenthölzer 2 dieser Teileliste bitte bei jeder Art von Beanstandung angeben 21 x 87 x 2907 Fußbodendielen und für die gesamte Dauer der Ca.
- Seite 36 Seite 2/2 Teileliste L388 Gartenchalet Die Garantienummer bitte bei 44 x 135 x 171 Wandbohle jeder Art von Beanstandung angeben und für die gesamte 44 x 135 x 5112 Wandbohle Dauer der Gewährleistung 44 x 120 x 580 Wandbohle aufbewahren!
