LV 282 Lounge 2
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Durchgangsmaß
Seitenwandhöhe
Umbauter Raum
Gewicht
alle Angaben circa.

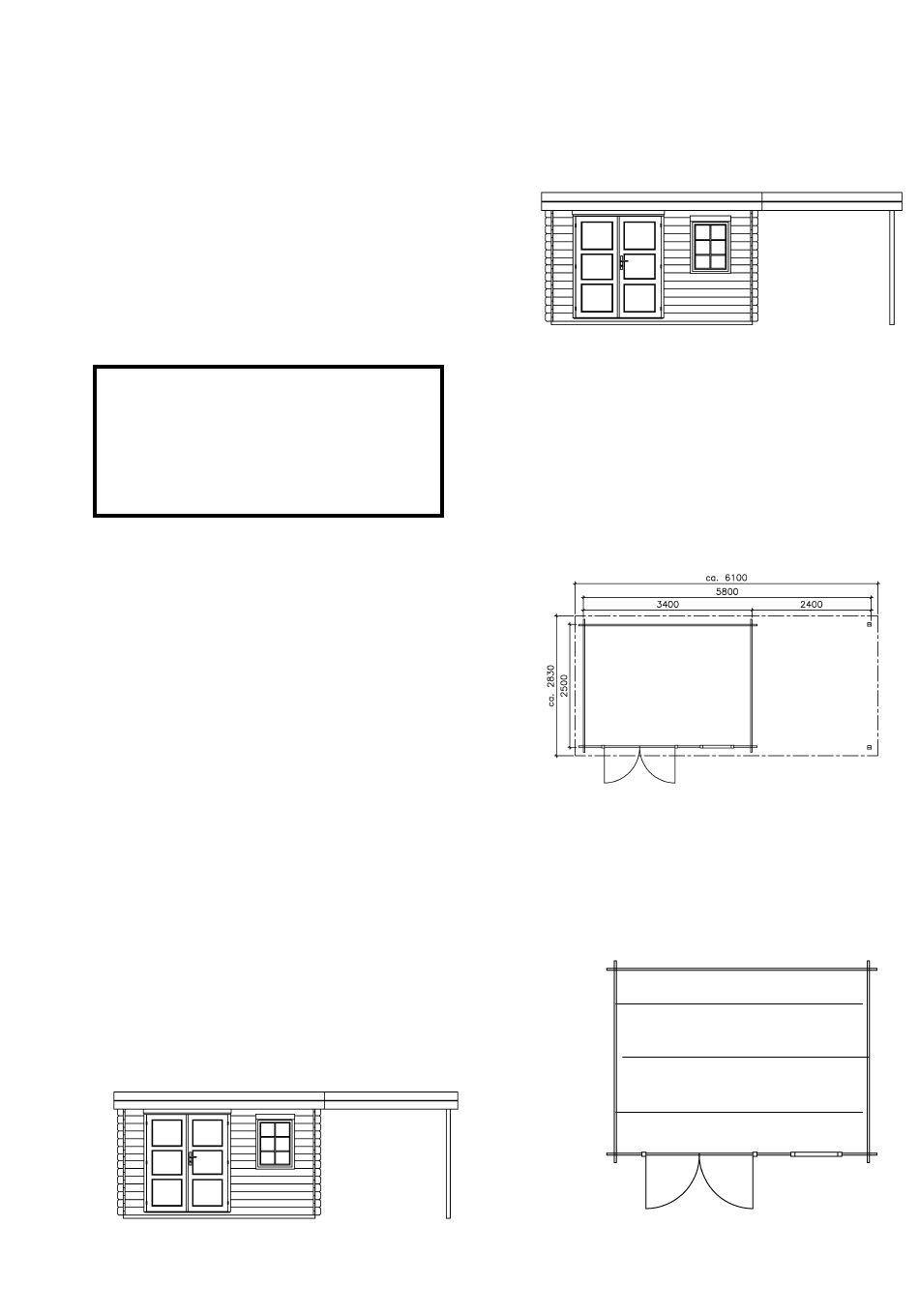

Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 1
28 mm x 135 mm
5800 mm x 2500 mm
6100 mm x 2830 mm
17 m²
2310 mm
1450 mm B/1714 mm H
1430 mm B/1700 mm H
2310 mm – 1890 mm
16,7m³
(Gebäude ohne seitliches Dach)
630 kg
Blockbohlenhaus mit 28mm
Wandstärke und seitlichem Dach
Sockelmaß 5800 mm x 2500 mm
Grundriss und Fundamentplan
(5 Fundamenthölzer)
1
2
3
4
5
Verwandte Anleitungen für Luoman LV 282 Lounge 2
Inhaltszusammenfassung für Luoman LV 282 Lounge 2
- Seite 1 Blockbohlenhaus mit 28mm Wandstärke und seitlichem Dach Sockelmaß 5800 mm x 2500 mm LV 282 Lounge 2 Sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch. Bei Unklarheiten wenden Sie sich bitte vor dem Aufbau an Ihren Verkäufer.
- Seite 2 Die Voraussetzung für die einwandfreie Funktion und lange Lebensdauer Ihres Blockbohlenhauses ist die fachgerechte Lagerung, der fachgerechte Aufbau und die fachgerechte Pflege sowie die fachgerechte Instandhaltung. Bedingt durch die Natürlichkeit des Werkstoffes Holz weist jedes Holzteil eine eigene, unterschiedliche Struktur und Zeichnung auf. Zulässig und damit nicht reklamationswürdig sind deshalb die im Folgenden ge- nannten charakteristischen Holzmerkmale: Im Holz fest verwachsene Äste, keine durchgehenden Löcher durch her-...
- Seite 3 Vorab ein paar Worte zum Holz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt sich deswegen den gegebenen Witterungsverhältnissen optimal an: Es ‘lebt und arbeitet’ bei den unterschiedlichen Witterungseinflüßen, trotz technischer Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’.
- Seite 4 Zeichnung 1 Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 4...
- Seite 5 1. Fundament Das A&O für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut waagerecht ausnivelliertes und tragfähiges Fundament gewährleistet einwandfreie Passung der Blockbohlen, der Doppeltür sowie gute Stabilität. Um den Anforderungen gegen abhebende Wind- und Soglasten zu genügen, schreiben wir gem.
-
Seite 6: Wandaufbau Und Einbau Der Doppeltür
2. Vorsortierung Lassen Sie sich bitte nicht durch die auf den ersten Blick etwas verwirrende Vielzahl von Teilen beim Öffnen des Bundes schrecken – vorsortiert ist alles viel einfacher! Hierzu bedienen Sie sich bitte der Zeichnung 1, die Ihnen alle Teile der 4 Wände zeigt und Ihnen einen Überblick über den gesamten Aufbau gibt. - Seite 7 Dieser „Rahmen“ gibt Ihnen die Größe des Hauses vor und so können Sie die Fundamenthölzer leicht exakt ausrichten – hierbei unbedingt auf Rechtwinkeligkeit der Wände achten! Diese erste Bohlenlage in den Eckfügungen auf den Fundament- hölzern mit dünnen Schrauben befestigen. Hierzu unbedingt sorgfältig vorbohren, sonst würde die Bohle beschädigt! Zeichnung 4.
- Seite 8 Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur 6. Seitenwandbohle weiter. Jetzt kommt der etwas knifflige Teil, die Montage und der Einbau der Doppeltür. Als Erstes wird der Türrahmen montiert: Am einfachsten ist es, auf freier, gerader Bodenfläche (Betonpflaster oder Garagen- boden) die drei Rahmenleisten liegend Schlitz in Zapfen zusammen- zustecken (Scharniere zeigen nach oben) und mit ein/zwei Schrauben leicht miteinander zu verbinden (hier bitte unbedingt vorbohren).
- Seite 9 Bevor später die Pfetten aufgesetzt werden, folgen die seitlichen Abstandshölzer R3 für die Windfedern. Diese werden mittels je 3 Schrauben 4,5x70mm an den oberen Seitenwandbohlen von innen her befestigt. Auf der Seite mit dem seitlichen Dach befestigen Sie diese Hölzer später – nach erfolgter Dacheindeckung - von oben durch die Dachbretter.
- Seite 10 4. Wichtig Wie gesagt ist es bei dem reinen Naturmaterial Holz auch bei sorgfältigster Bearbeitung technisch nicht möglich, 100% „totes” Ma- terial zu produzieren: Durch die ständig wechselnden Temperaturen und Luftfeuchtigkeiten übers Jahr, verbunden mit Regen, Wind und Sonne wird Holz immer etwas „arbeiten”, dies ist bedingt durch das Quellen und Trocknen der Holzzellen.
- Seite 11 Ausgebrochene Kantenäste sind bei Bodendielen zu akzeptieren. Eine teilweise abgebrochene Feder kann ebenfalls vorkommen, wird Ihnen jedoch kein Problem beim Schließen der Bodenfläche verursachen. Zeichnung 3 Beginnen Sie beim Verlegen an einer Seitenwand – die Nut des ersten Brettes zeigt zur Wand. Achten Sie auch auf eine gute Auflage auf den Fundamenthölzern der Vorder- und Rückwand.
-
Seite 12: Dachfläche Und Seitliches Dach
6. Dachfläche und seitliches Dach Nun werden die 6 Stück Pfetten R1 in gleichen Abständen auf die oberen Wandbohlen Vorder- und Rückwand (A6 und B2) aufgesetzt und in die Zwischenräume je 5 Stück Abdeckbretter (A7 und B3) eingepasst und mit Nägeln 1,7 x 45 leicht überlappend an den Wandbohlen A6 und B2 befestigt. - Seite 13 Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 13...
- Seite 14 Achten Sie darauf dass der Träger genau bündig mit den oberen Wandbohlen des Hauses verläuft. Ansonsten würde später ein Knick in dem Dach entstehen. … und wie immer: Vorbohren! Als nächstes werden die beiden äußeren Pfosten vorbereitet. Der vordere Pfosten besteht aus den Bauteilen R6 und R7, der hintere aus den Bauteilen R7 und R8.
- Seite 15 Nachdem Sie die seitlichen Pfosten positioniert haben befestigen Sie die horizontalen R9 auf den Lagern mit Schrauben 4x60mm an den jeweils oberen Wandbohlen des Hauses und den überstehenden Enden der seitlichen Pfosten (R6+R7 und R7+R8). Überprüfen Sie bitte noch einmal, dass R9 und die oberen Wandbohlen bündig montiert sind und sich in der Waage befinden.
- Seite 16 Die glatte Seite der Dachbretter zeigt nach innen, die Rückseite, erkenntlich an den Trockennuten, nach außen. Auch hier sind Hobelausläufe, Baumkante etc. auch in den Nuten und Federn produktionstechnisch bedingt und kein Reklamationsgrund so- fern die Sichtfläche innen geschlossen ist. Ausgebrochene Kantenäste sind auch hier normal und zu akzeptieren.
- Seite 17 Wir empfehlen Ihnen eine hochwertige Verlegebahn. 333er Dachpappe dient lediglich als Ersteindeckung und muss kurzfristig ergänzt werden. Beachten Sie aber unbedingt, dass Sie einen Überstand von ca. 2-3 cm als Tropfkante an der Vor- und Rückseite sowie ca. 1,5cm an den Seiten belassen.
- Seite 18 Achten Sie darauf, dass diese an der Vorderwand nur leicht über den Pfetten überstehen, während an der Rückwand ein hoher Überstand nötig ist, denn die Flucht der Hölzer muss waagerecht sein, ansonsten wären die hierauf anzubringenden Windfedern ebenfalls nicht in Waage.
- Seite 19 Anschließend die seitlichen Windfedern C5 befestigen. Hierfür liegen insgesamt 72 Schrauben 3,5x40mm bei. Der Spalt zwischen Dachfläche und Dacheinfassung dient als Wasserablauf. Um das Haus herum sollte eine ausreichend breite Traufkante aus Grobkies oder ähnlich geschaffen werden. Dies beugt Verfärbungen und Verschmutzungen durch aufspritzendes Regenwasser vor.
- Seite 20 7. Sturmsicherung Ihr 28 mm Haus ist extrem stabil – keine Frage, dennoch sind die Zugkräfte und Belastungen durch Windböen bei einem Haus sehr stark. Die Wandbohlen sollten nun so sorgfältig zusammengefügt sein, dass die Wände des Hauses gut ausgeglichen und gleichmäßig Nut-in- Feder geschlossen sind;...
- Seite 21 Rahmen und damit die Gängigkeit der Türflügel besser nachreguliert werden. Somit sind die Wände nun fixiert. Dennoch werden die Wände im Wechsel der Jahreszeiten immer etwas ‚arbeiten‘. Auch werden, be- dingt durch den jahreszeitlichen Wechsel der Feuchtigkeiten, die Bohlen in der warmen Jahreszeit in der Breite etwas ‚schwinden‘, also ‚schmaler‘...
-
Seite 22: Holzschutz Und Pflege
9. Holzschutz und Pflege Wenn Sie Ihr Haus farblich behandeln wollen, tun Sie dies, wie bereits erwähnt, bitte erst nach dem Aufbau. Sollte das Haus vor Aufbau imprägniert werden, würde das technisch getrocknete Holz Feuchtigkeit aufnehmen und es würde zu natürlichen Verformungen und Ausdehnungen kommen, die einen reibungslosen Aufbau unnötig erschweren oder sogar unmöglich machen würden. - Seite 23 Wichtig! Ihr Haus ist „reine Natur“ – zudem auch noch der Witterung ausgesetzt – deshalb gehört es bei Ihrem Holzhaus einfach dazu, dass trotz hochmoderner Be- und Verarbeitung der typische Charakter dieses Naturmaterials immer erhalten bleibt: Hierzu gehört auch das stark unterschiedliche Astbild.
- Seite 24 NOTIZEN: Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 24...
- Seite 25 NOTIZEN: Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 25...
- Seite 26 NOTIZEN: Blockbohlenhaus LV 282 28mm , Aufbauanleitung – 26.11.2014 Seite 26...
- Seite 27 Teileliste LV 282 Lounge 2 / 28mm 5800 mm x 2500 mm Seite1/2 Beschädigte oder fehlerhafte Abmessungen in Beschreibung Anzahl Marke Kontrolle Teile unter Angabe der mm ca. Anzahl in der Spalte Kontrolle Fundamentbalken 36 x 60 x 3400 markieren:...
- Seite 28 Teileliste LV 282 Lounge 2 / 28mm 5800 mm x 2500 mm Seite 2/2 Abmessungen in Beschreibung Anzahl Marke Kontrolle mm ca. Dacheindeckung, Profilbretter 16 x 87 x 2369 oder alternativ Dacheindeckung, Profilbretter 17 x 72 x 2369 Vertikale Stütze 70 x 68 x 2087 Vertikale Stütze...
