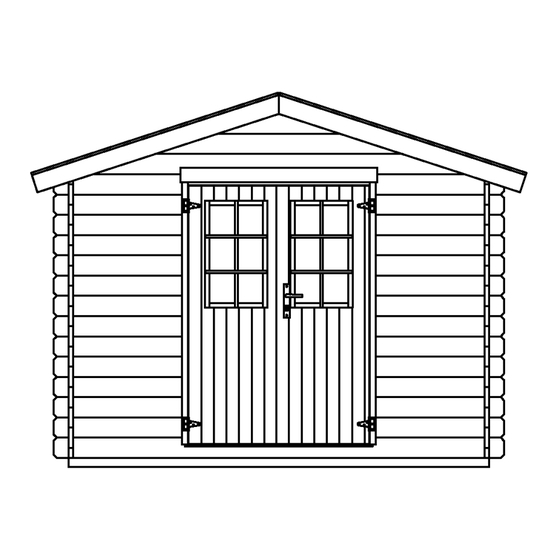

Luoman Lillevilla 275 Montageanleitung
Quicklinks
Lillevilla 275
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgenden Produktcode ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Produktcode:
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Markt.
Wandbohlen
Sockelmaß
Hausaussenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Durchgangsmaß
Seitenwandhöhe
Gewicht
alle Angaben circa.
Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 1
28 mm x 135 mm
2800 mm x 2800 mm
3290 mm x 3310 mm
11 m²
2500 mm
2 x 600mm B / 1720mm H
1215 mm B / 1720 mm H
1950 mm
560 kg
Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß 2800 mm x 2800 mm

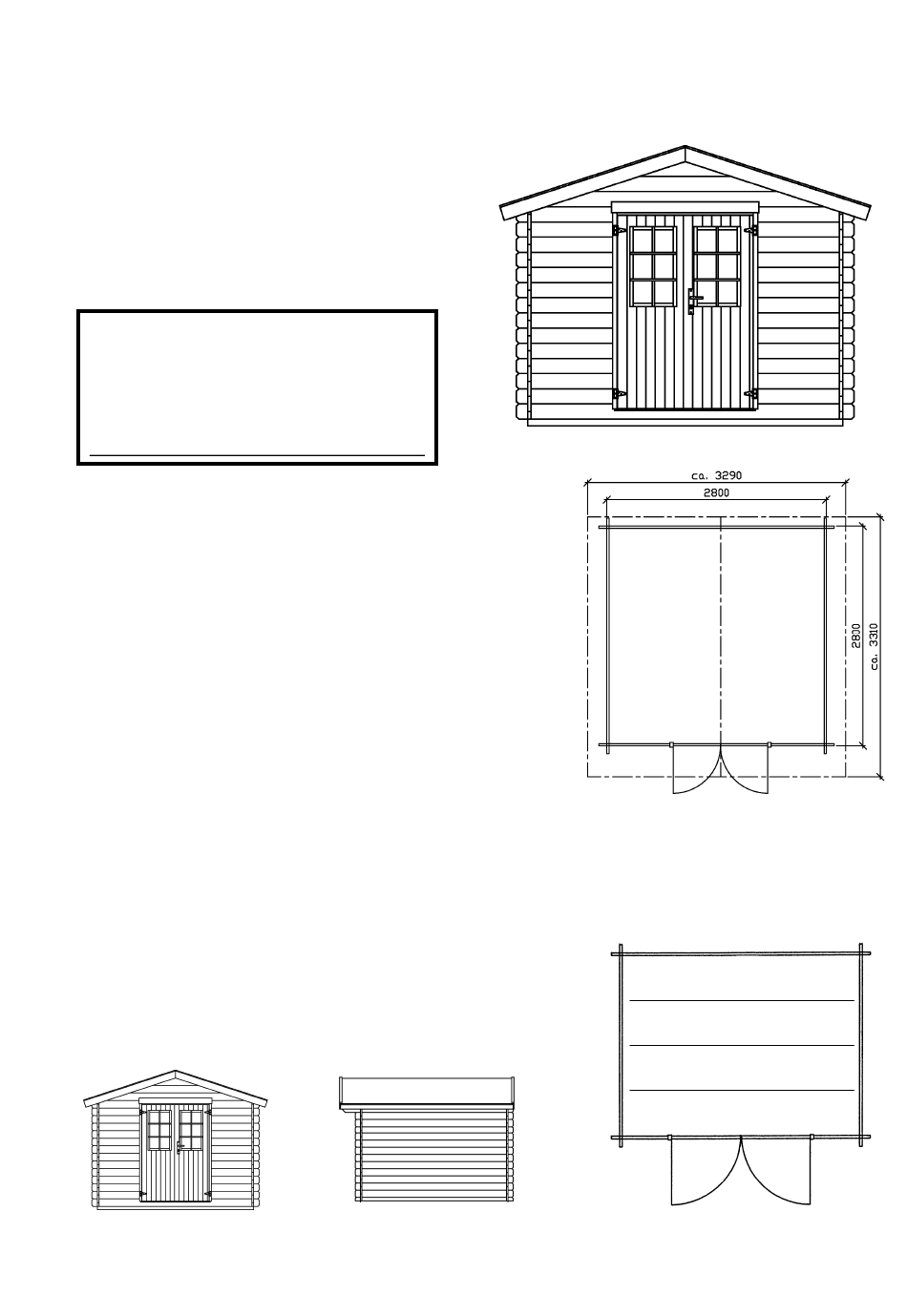

Grundriss und Fundamentplan
(5 Fundamenthölzer)
Verwandte Anleitungen für Luoman Lillevilla 275
Inhaltszusammenfassung für Luoman Lillevilla 275
- Seite 1 Grundriss und Fundamentplan Firsthöhe 2500 mm (5 Fundamenthölzer) Türblattmaß Doppeltür 2 x 600mm B / 1720mm H Durchgangsmaß 1215 mm B / 1720 mm H Seitenwandhöhe 1950 mm Gewicht 560 kg alle Angaben circa. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 1...
- Seite 2 Gebäude Windverankerungsleiste, verzieht sich, die damit eine Bewegung in jede Dachkonstruktion wird hoch Richtung statt finden kann gedrückt. Das Gebäude kann und ziehen diese nur mit der sich verziehen! Hand sanft fest. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 2...
- Seite 3 Holz. Es kommt zu geeignete Holzschutzfarben. versiegelnde Anstriche wie z.B. vorzeitiger Verrottung des Bootslack verwendet. Hauses. Allgemein: Verwenden Sie im Falle einer Reklamation ausschließlich die Teileliste aus der Aufbauanleitung. So werden Missverständnisse vermieden. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 3...
- Seite 4 Wir bemühen uns, Ihnen die Teile dann schnellstmöglich zukommen zu lassen. Bitte haben Sie auch Verständnis, dass dieser Transport einige Zeit in Anspruch nimmt. Über die Art und Weise der Regulierung von Ansprüchen behält sich der Verkäufer das Entscheidungsrecht vor. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 4...
- Seite 5 Team mit dem Aufbau beauftragen. Verbauen Sie keine Einzelteile, offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von 3-5 Werktagen ein! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 6...
- Seite 7 Zeichnung 3 Zeichnung 2c Zeichnung 2 Max 50cm Fundamenthölzer Betonstreifen Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- lich und schnell. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 7...
-
Seite 8: Wandaufbau Und Einbau Der Doppeltür
Arbeit, Absplittern zu vermeiden! Dieser „Rahmen“ gibt Ihnen die Größe des Hauses vor und so können Sie die Fundamenthölzer leicht exakt ausrichten – hierbei unbedingt auf Rechtwinkeligkeit der Wände achten! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 8... - Seite 9 über Fundamenthölzer überstehen: dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 9...
- Seite 10 Schrauben an den vorgebohrten Bohlen C3 befestigen. Zeichnung 9a Arbeiten Sie sicher – sichern Sie die Giebel während der nächsten Arbeitsschritte vor Herabfallen. Die Endstabilität wird durch den Einbau der Dachfläche erreicht. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 10...
- Seite 11 Aufbau nach oben ‘auseinanderstreben’ – auch dies ist kon- struktionsbedingt und nicht weiter schlimm, da die Konstruktion nach oben durch die fertig montierten Giebel sowie durch die Pfetten und die Dachfläche geschlossen wird – so wird die Endstabilität erreicht. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 11...
- Seite 12 ‘Arbeiten’ nicht zu behindern – aus diesem Grunde sollten Sie auch z.B. beim Einbau von Regalen oder ähnlichem beachten, die Teile nicht an mehreren Wandbohlen übereinander zu verschrauben, sonst entstehen Spalte in den Wänden. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 12...
- Seite 13 Herein- und Herausschrauben der Schar- nierbänder. Leichter Verzug ist bei Massivholz-Türblättern, wie gesagt, leider nie ganz auszuschließen. Achtung! Türrahmen darf keinesfalls Wandbohlen verschraubt werden. Die Abdeckbretter dürfen nicht an den Wandbohlen befestigt werden! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 13...
- Seite 14 Wandbohle (nicht an mehreren, um das „Arbeiten“ der Wände nicht zu behindern.). Siehe Zeichnung 8. So können die Wände 'arbeiten' ohne den Türrahmen zu beeinflussen. Zeichnung 8 Abdeckbrett Türrahmen Leiste (Fensterrahmen) rechts und links vom Rahmen auf einer Wandbohle fixieren Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 14...
- Seite 15 Anschließend die Fußleisten den Wänden anpassen und umlaufend anbringen. Zur zusätzlichen Sicherheit gegen abhebende Wind- und Soglasten können diese Fußleisten wechselweise mit den Fußboden- dielen und den Wandbohlen vernagelt oder verschraubt werden. Bitte vorbohren! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 15...
- Seite 16 Die Dachbretter ( gilt auch für Fussbodendielen ) nicht zu stramm Nut in Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Dachkonstruktion sich nicht hebt oder wölbt! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 16...
- Seite 17 Firstpfette D1 Mittelpfette D2 Die Dachbretter sollten mit je 2 Nägeln an den Pfetten / Seitenwand befestigt werden. Dachbretter nicht zu stramm Nut in Feder verlegen, damit sich das Dach später nicht wölbt. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 17...
- Seite 18 Wir haben Ihnen zusätzlich die 4 Leisten A5 und B4 16x45x1730mm beigelegt, die Sie für die Befestigung Ihrer Dacheindeckung als Ver- stärkung verwenden können. Die Zeichnung 6a zeigt Ihnen ein Beispiel. Zeichnung 6a A5 / B4 A4 / B3 Tropfkante Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 18...
- Seite 19 Windverankerungsleiste und Unterkante der Dachschrägung mind. 10 cm Luft verbleiben. Dieser Abstand ist notwendig, damit das Holz arbeiten kann, ohne die Dachkonstruktion hoch zu drücken. Wichtig: Die Windverankerungsleiste muss mit der Schlitzfräsung nach oben angeordnet werden! Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 19...
- Seite 20 30mm Nägeln am Rahmen befestigen. Achten Sie bitte beim Vernageln der Fensterkreuze auf entsprechenden Seitenabstand zu den Scheiben..und bitte immer auf gute Belüftung des Hauses und speziell der Bodenkonstruktion als Schutz vor Feuchtigkeit und Fäulnis achten. Blockbohlenhaus Lillevilla 275, Aufbauanleitung – 14.11.2012 Seite 20...
-
Seite 21: Holzschutz Und Pflege
Auswahl guter Dacheindeckungen, wie zum Bei- spiel schöne Dachschindeln, die Ihnen helfen, Ihr Blockbohlenhaus „Lillevilla 275 / 28mm“ noch wertiger und langlebiger zu gestalten. Gute Lüftung und die Vermeidung von Staunässe ist ansonsten immer noch der beste Holzschutz! Regelmäßige Sichtkontrolle hilft Schäden zu vermeiden, bevor Sie... - Seite 22 – etwas Weißleim und der „Schaden“ ist schnell und unproblematisch behoben! In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „Lillevilla 275 / 28mm“. Besondere Hinweise für Versandhauskunden: Ihrem Bausatz liegt Dachpappe in ausreichender Menge bei. Diese 333er Dachpappe Typ 3 dient gem.
- Seite 23 Teileliste Lillevilla 275 / 28mm 2800 mm x 2800 mm Beschädigte oder fehlerhafte Abmessungen in Beschreibung Anzahl Marke Kontrolle Teile unter Angabe der mm ca. Anzahl in der Spalte Kontrolle Fundamenthölzer 36 x 60 x 2800 markieren: Fussbodendielen Variante 1 17 x 87 x 2739 Fussleisten in veränderl.
