Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Seitenwandhöhe
Gewicht
alle Angaben circa.
Blockbohlenhaus LV 475 28 mm, 23.01.2017 Seite 1
28 mm x 135 mm
3000 mm x 2400 mm
3270 mm x 2660 mm
8,7 m²
2220 mm
1496 mm B/1700 mm H
1890 mm
500 kg

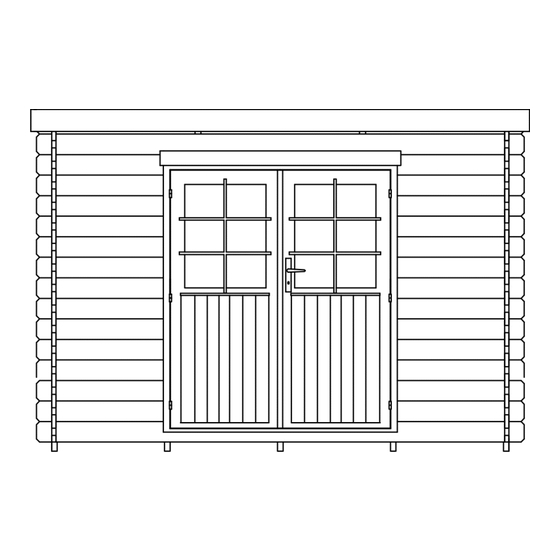

Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß 3000 mm x 2400 mm

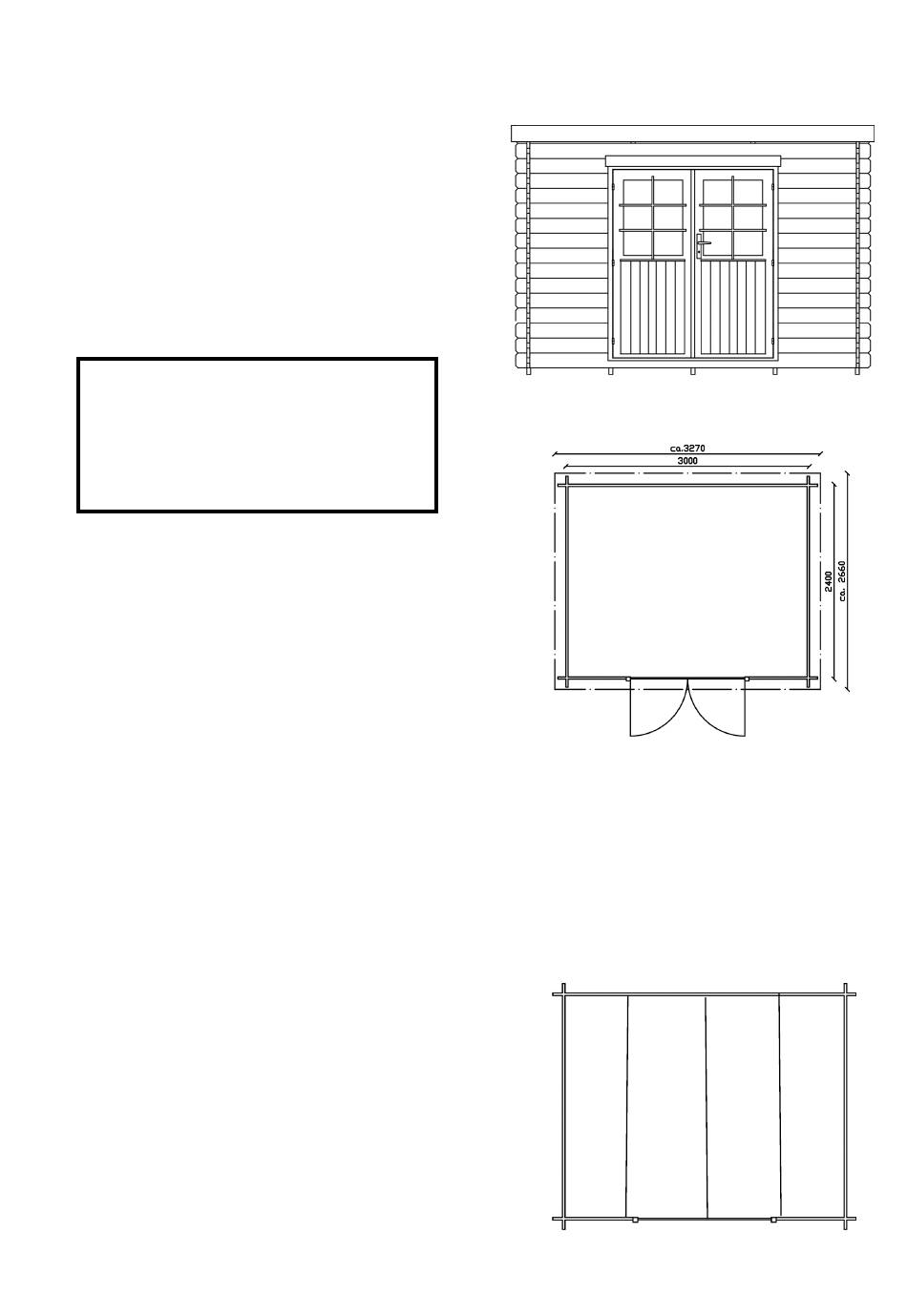

Grundriss und Fundamentplan
(5 Fundamenthölzer)
1
2
3
4
5
Verwandte Anleitungen für Luoman Lillevilla 475
Inhaltszusammenfassung für Luoman Lillevilla 475
- Seite 1 Blockbohlenhaus mit 28mm Wandstärke Lillevilla 475 Sockelmaß 3000 mm x 2400 mm Sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch. Bei Unklarheiten wenden Sie sich bitte vor dem Aufbau an Ihren Verkäufer. Falls Sie Ersatzteile benötigen, verwenden Sie bitte die...
- Seite 2 Die Voraussetzung für die einwandfreie Funktion und lange Lebensdauer Ihres Blockbohlenhauses ist die fachgerechte Lagerung, der fachgerechte Aufbau und die fachgerechte Pflege sowie die fachgerechte Instandhaltung. Bedingt durch die Natürlichkeit des Werkstoffes Holz weist jedes Holzteil eine eigene, unterschiedliche Struktur und Zeichnung auf. Zulässig und damit nicht reklamationswürdig sind deshalb die im Folgenden ge- nannten charakteristischen Holzmerkmale: Im Holz fest verwachsene Äste, keine durchgehenden Löcher durch her-...
- Seite 3 Vorab ein paar Worte zum Holz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt sich deswegen den gegebenen Witterungsverhältnissen optimal an: Es ‘lebt und arbeitet’ bei den unterschiedlichen Witterungseinflüssen, trotz technischer Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’.
- Seite 4 Zeichnung 1 Blockbohlenhaus LV 475 28 mm, 23.01.2017 Seite 4...
- Seite 5 1. Fundament Das A&O für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut waagerecht ausnivelliertes und tragfähiges Fundament gewährleistet einwandfreie Passung der Blockbohlen, der Doppeltür sowie gute Stabilität. Um den Anforderungen gegen abhebende Wind- und Soglasten zu genügen, schreiben wir ein Betonfundament aus (Beton C20/25 frostsicher gegründet).
- Seite 6 2. Vorsortierung Lassen Sie sich bitte nicht durch die auf den ersten Blick etwas verwirrende Vielzahl von Teilen beim Öffnen des Bundes schrecken – vorsortiert ist alles viel einfacher! Hierzu bedienen Sie sich bitte der Zeichnung 1, die Ihnen alle Teile der 4 Wände zeigt und Ihnen einen Überblick über den gesamten Aufbau gibt.
- Seite 7 Dieser „Rahmen“ gibt Ihnen die Größe des Hauses vor und so können Sie die Fundamenthölzer leicht exakt ausrichten – hierbei unbedingt auf Rechtwinkeligkeit der Wände achten! Diese erste Bohlenlage in den Eckfügungen auf den Fundament- hölzern mit dünnen Schrauben bzw. Nägeln befestigen. Hierzu unbedingt sorgfältig vorbohren, sonst würde die Bohle beschädigt! Zeichnung 4.
- Seite 8 Und noch etwas: Die Wände lassen Sie ca. 2-5 mm über die Fundamenthölzer überstehen: Dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3 2-5mm Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur...
-
Seite 9: Einbau Der Doppeltür
4. Einbau der Doppeltür Nun setzten Sie die Türflügel ein und richten Sie diese mit Rahmen so aus, dass diese gängig sind – kontrollieren Sie auch nochmals, dass das Haus ‘in Waage’ steht. Dies hat direkten Einfluss auf die Passung der Doppeltür (das Anheben einer Hausecke verändert diese sofort). - Seite 10 Noch ein paar Worte zum Holz sowie der Passung der Doppeltür: Sie werden bemerken, dass über der Doppeltür nun ein Spalt offenbleibt. Dieser Spalt ist sehr wichtig für eine Blockhauskonstruktion – Ihr Blockhaus wird sich im Laufe der Jahreszeiten und unterschiedlichen Witterungen immer etwas ‘setzen’...
- Seite 11 5. Fußboden Die Fußbodendielen haben Nut und Feder – die Unter-/Rückseite erkennen Sie an der Trockennut (eingefräste Rille) und gelegentlich vorkommender Baumkante. Beachten Sie bitte hier, wie auch bei den Profilbrettern der Dachein- deckung, dass auf der Rückseite aus produktionstechnischen Gründen Hobelfehler sowie Baumkante erlaubt sind und keinen Rekla- mationsgrund darstellen.
-
Seite 12: Oberer Wandabschluss Und Dachkonstruktion
6. Oberer Wandabschluss und Dachkonstruktion Die Position der beiden Pfetten ergibt sich durch die oberste Lage der Vorder- und der Rückwandbohlen. Die Pfetten P1 werden jeweils in die Zwischenräume zwischen A4 und A5 sowie B2 und B3 platziert. Bauen Sie nunmehr die Wände weiter nach Plan. Den Wandaufbau schließen Sie mit den Giebeldreiecken C3 auf den Seitenwänden ab! Vergl. - Seite 13 Jetzt kann mit der Dacheindeckung begonnen werden. Die glatte Seite der Dachprofilbretter zeigt nach innen, die Rückseite, erkenntlich an den Trockennuten, nach außen / oben. Hobelausläufe, Baumkante etc. auch in den Nuten und Federn sind produktionstechnisch bedingt und kein Reklamationsgrund sofern die Sichtfläche innen geschlossen ist.
- Seite 14 Dacheindeckung Wir empfehlen Ihnen eine hochwertige Verlegebahn. 333er Dachpappe dient lediglich als Ersteindeckung und muss kurzfristig ergänzt werden. Beachten Sie aber unbedingt, dass Sie einen Überstand von ca. 2-3 cm als Tropfkante an der Vor- und Rückseite sowie ca. 1,5 cm an den Seiten belassen.
- Seite 15 7. Windsicherung Ihr 28 mm Haus ist extrem stabil – keine Frage, dennoch sind die Zugkräfte und Belastungen durch Windböen bei einem Haus sehr stark. Aus diesem Grunde ist eine stabile und feste Verbindung Fundament – Haus – Dach sehr wichtig. Um die Windsicherheit des Hauses zu gewährleisten, bringen Sie jetzt noch die Windverankerungsleisten an –...
- Seite 16 8. Fertigstellung Nachdem Sie die Beschläge der Doppeltür komplettiert haben, bringen Sie noch die Abdeckbrettchen zum Schließen des Schlitzes über der Tür (2 Stück 1590 mm) am Türrahmen an. Achtung: Nicht an den Wandbohlen befestigen. Es entstehen sonst Spalten in den Wänden! Die Sprossenkreuze bitte zusammenstecken und mit den 30 mm Nägeln am Türblatt befestigen.
-
Seite 17: Holzschutz Und Pflege
Dachbahn, die Ihnen helfen, Ihr Blockbohlenhaus “Lillevilla 475 / 28 mm“ noch wertiger und langlebiger zu gestalten. Gute Lüftung und die Vermeidung von Staunässe ist ansonsten immer noch der beste Holzschutz! Regelmäßige Sichtkontrolle hilft Schäden zu vermeiden, bevor Sie entstehen... - Seite 18 Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind circa Werte. In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „Lillevilla 475 Flachdach / 28 mm“. Blockbohlenhaus LV 475 28 mm, 23.01.2017 Seite 18...
- Seite 19 NOTIZEN: Blockbohlenhaus LV 475 28 mm, 23.01.2017 Seite 19...
- Seite 20 Teileliste L 475 / 28mm 3000 mm x 2400 mm Kontrolle Abmessungen in Beschreibung Anzahl Marke mm ca. 36 x 60 x 2400 Fundamentbalken 16 x 87 x 2939 Fußbodendielen 28 x 28 Fußleisten in veränderl. Dimensionen 16 x 87 x 3240 Dacheindeckung, Profilbretter 16 x 72 x 3240 oder Dacheindeckung, Profilbretter...
