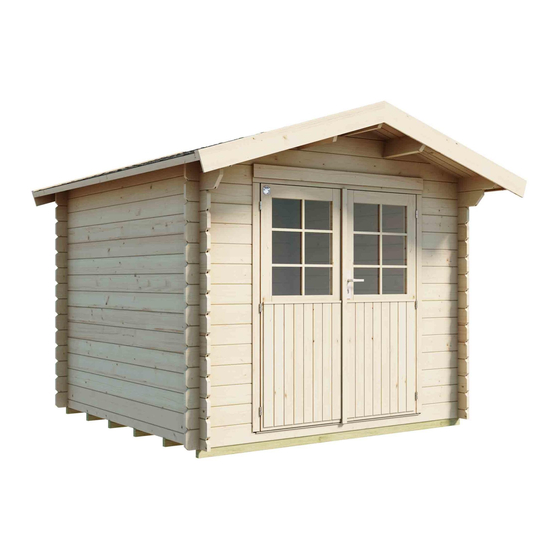

Luoman Lillevilla 273 Montageanleitung
Quicklinks
Lillevilla 273
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Fachberater.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam. Berücksichtigen Sie bitte die allgemeinen sowie die
örtlichen Bauvorschriften.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Außenmaß Wände
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Durchgangsmaß
Seitenwandhöhe
umbauter Raum
Gewicht
alle Angaben circa.
Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 1
19 mm x 112 mm
2100 mm x 2100 mm
2610 mm x 2380 mm
2220 mm x 2220 mm
6,5 m²
2260 mm
2 x 600mm B / 1720mm H
1215 mm B / 1720 mm H
1830 mm
8,9 m³
300 kg
Blockbohlenhaus mit 19 mm
Wandstärke
Sockelmaß 2100 mm x 2100 mm

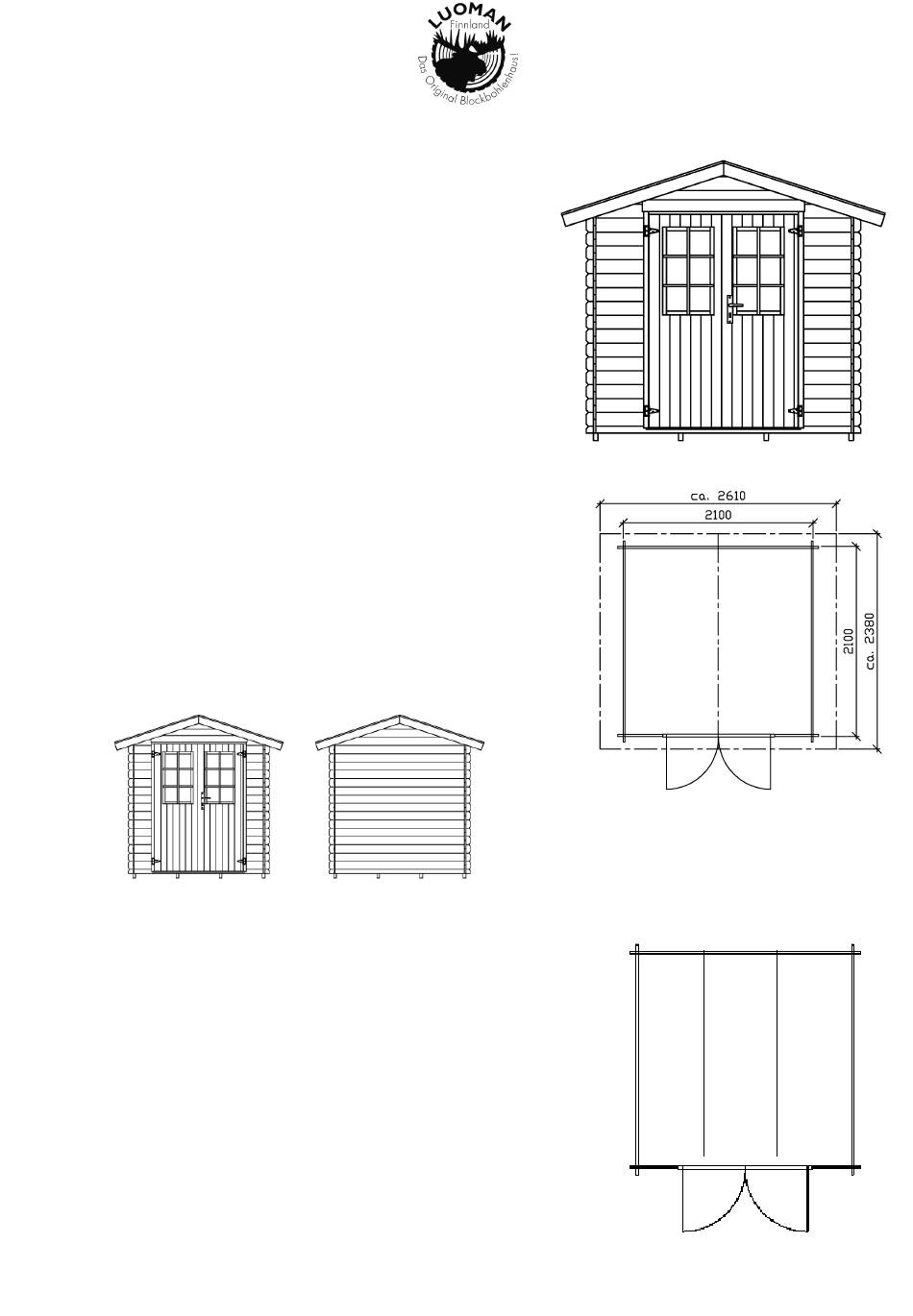

Grundriss und Fundamentplan
(4 Fundamthölzer)
1
2
3
4
Verwandte Anleitungen für Luoman Lillevilla 273
Inhaltszusammenfassung für Luoman Lillevilla 273
- Seite 1 2260 mm Türblattmaß Doppeltür 2 x 600mm B / 1720mm H Durchgangsmaß 1215 mm B / 1720 mm H Seitenwandhöhe 1830 mm umbauter Raum 8,9 m³ Gewicht 300 kg alle Angaben circa. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 1...
-
Seite 2: Häufige Fehler Beim Aufbau Von Blockbohlenhäusern
Fussbodenbretter werden zu Fussbodenkonstruktion dehnt oder Fussbodenbretter nicht stramm ineinander verlegt. sich in der nassen Jahreszeit zu stramm ineinander, so aus und drückt sich hoch. dass hier eine wenig Spiel / Luft bleibt. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 2... - Seite 3 Holz. Es kommt zu geeignete Holzschutzfarben. versiegelnde Anstriche wie z.B. vorzeitiger Verrottung des Bootslack verwendet. Hauses. Allgemein: Verwenden Sie im Falle einer Reklamation, ausschließlich die Teileliste aus der Aufbauanleitung. So werden Missverständnisse vermieden. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 3...
- Seite 4 Wir bemühen uns, Ihnen die Teile dann schnellstmöglich zukommen zu lassen. Bitte haben Sie auch Verständnis, dass dieser Transport einige Zeit in Anspruch nimmt. Über die Art und Weise der Regulierung von Ansprüchen behält sich Ihr Verkäufer das Entscheidungsrecht vor. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 4...
- Seite 5 Aufbau beauftragen. Verbauen Sie keine Einzelteile offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von 3-5 Werktagen ein! Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 6...
- Seite 7 Zeichnung 3 Zeichnung 2c max. 50 cm Fundmenthölzer Betonstreifen Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- lich und schnell. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 7...
-
Seite 8: Wandaufbau Und Einbau Doppeltür
Sie bitte auf die Feder stecken, um so einen Schlagschutz zu erhalten – auch die über die Ecken hinaus stehenden Bohlenenden erfordern besonders sorgfältige Arbeit, um ein Abbrechen zu vermeiden! Die 19mm Bohlen sind naturgemäß recht anfällig für mechanische Beschädigungen. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 8... - Seite 9 Die Seitenwände sollten ca. 3-5mm über die Fundamenthölzer überstehen: Dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 9...
- Seite 10 Doppeltür). Abschließend den fertig montierten Rückwandgiebel B3 vorsichtig aufsetzen, um ein Abbrechen der Enden zu vermeiden. Achten Sie ebenfalls auf einen gleichmäßigen Abschluss der oberen Wandbohlen. Vermitteln Sie ggf. einzelne Wandbohlen in der Höhe. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 10...
- Seite 11 Rahmenleisten D2 und den Türflügeln, damit die Gängigkeit der Doppeltür sichergestellt ist. Achten Sie dabei auch auf Leichtgängigkeit der Flügel, Passge- nauigkeit und Rechtwinkeligkeit. Diese Arbeit erfordert besondere Aufmerksamkeit. Siehe Zeichnung 8. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 11...
- Seite 12 Noch ein paar Worte zum Holz sowie der Passung der Doppeltür: Wie gesagt ist es bei dem reinen Naturmaterial Holz auch bei sorgfältigster Bearbeitung technisch nicht möglich, 100% „totes” Material zu produzieren: Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 12...
- Seite 13 Diele für Diele weiter verlegen, hierbei in Nut + Feder ausgleichen, um die Fläche abzudecken und zu schließen. Auch hier gilt, dass durch das natürliche Arbeiten des Holzes – gerade im feuchten Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 13...
- Seite 14 Nun noch einmal die Rechtwinkeligkeit der gesamten Konstruktion sowie die Gängigkeit der Doppeltür und die Flucht der Giebel mit der Vorder- und Rückwand prüfen – ist dies ok, kann mit der Dachein- deckung begonnen werden. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 14...
- Seite 15 Die Dachbretter ( gilt auch für Fussbodendielen ) nicht zu stramm Nut in Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Dachkonstruktion sich nicht hebt oder wölbt! Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 15...
- Seite 16 ßendes Wasser in das Holzdach ein und führt umgehend zu Schä- den. Wir empfehlen zusätzlich die Anbringung einer Regenrinne. Dies sollten Sie auch berücksichtigen, wenn Sie den Abschluss zu den Windfedern hin ausführen. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 16...
- Seite 17 Bohlen in der warmen Jahreszeit in der Breite etwas ‚schwinden‘, also ‚schmaler‘ werden, um sich dann bei Feuchtigkeit wieder auszudehnen. Eine stabile und feste Verbindung Fundament-Haus- Dach ist ebenfalls für die Standfestigkeit sehr wichtig. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 17...
- Seite 18 30mm Nägeln am Rahmen befestigen. Achten Sie bitte beim Vernageln der Fensterkreuze auf entsprechenden Seitenabstand zu den Scheiben..und bitte immer auf gute Belüftung des Hauses und speziell der Bodenkonstruktion als Schutz vor Feuchtigkeit und Fäulnis achten. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 18...
-
Seite 19: Holzschutz Und Pflege
Auswahl guter Dacheindeckungen, wie zum Beispiel schöne Dachschindeln, die Ihnen helfen, Ihr Blockbohlenhaus „LILLEVILLA 273 “ noch wertiger und langlebiger zu gestalten. Der Endanstrich des Hauses sollte möglichst erst nach einer längeren Trockenperiode erfolgen. Durch das Quellen und Schrumpfen der Holzzellen, bedingt durch die sich ständig ändernde Witterung und Feuchtigkeit, verändert... - Seite 20 Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind ca. Maße. In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „LILLEVILLA 273 “. Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 20...
- Seite 21 NOTIZEN: Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 21...
- Seite 22 NOTIZEN: Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 22...
- Seite 23 NOTIZEN: Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 23...
- Seite 24 Dacheindeckung, Profilbretter 17 x 72 x 1320 Windverankerungsleisten 28 x 28 x 1750 Montageholz 19 x 60 x 250 Schrauben, Nägel 1 Beutel D15 Verkäufer: bearbeitet durch: ______________________________________ Fachberater: ______________________________________ Telefon: ______________________________________ Blockbohlenhaus LILLEVILLA 273 , Aufbauanleitung – 19.11.2014 Seite 24...
