Lillevilla 87
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggf. weiterführende Berechnungen bzw.
bauliche Veränderungen vorgeschrieben, sind diese nicht im Kauf-
preis enthalten. Wenden Sie sich in solchen Fällen bitte an Ihren
Markt.
Wandbohlen
Sockelmaß
Außenmaß Wände
Außenmaß Wände
inkl. Dachüberstände
Dachfläche
Firsthöhe
Türblattmaß
Durchgangsmaß
Fensterflügelmaß
Seitenwandhöhe
Gewicht
alle Angaben circa.

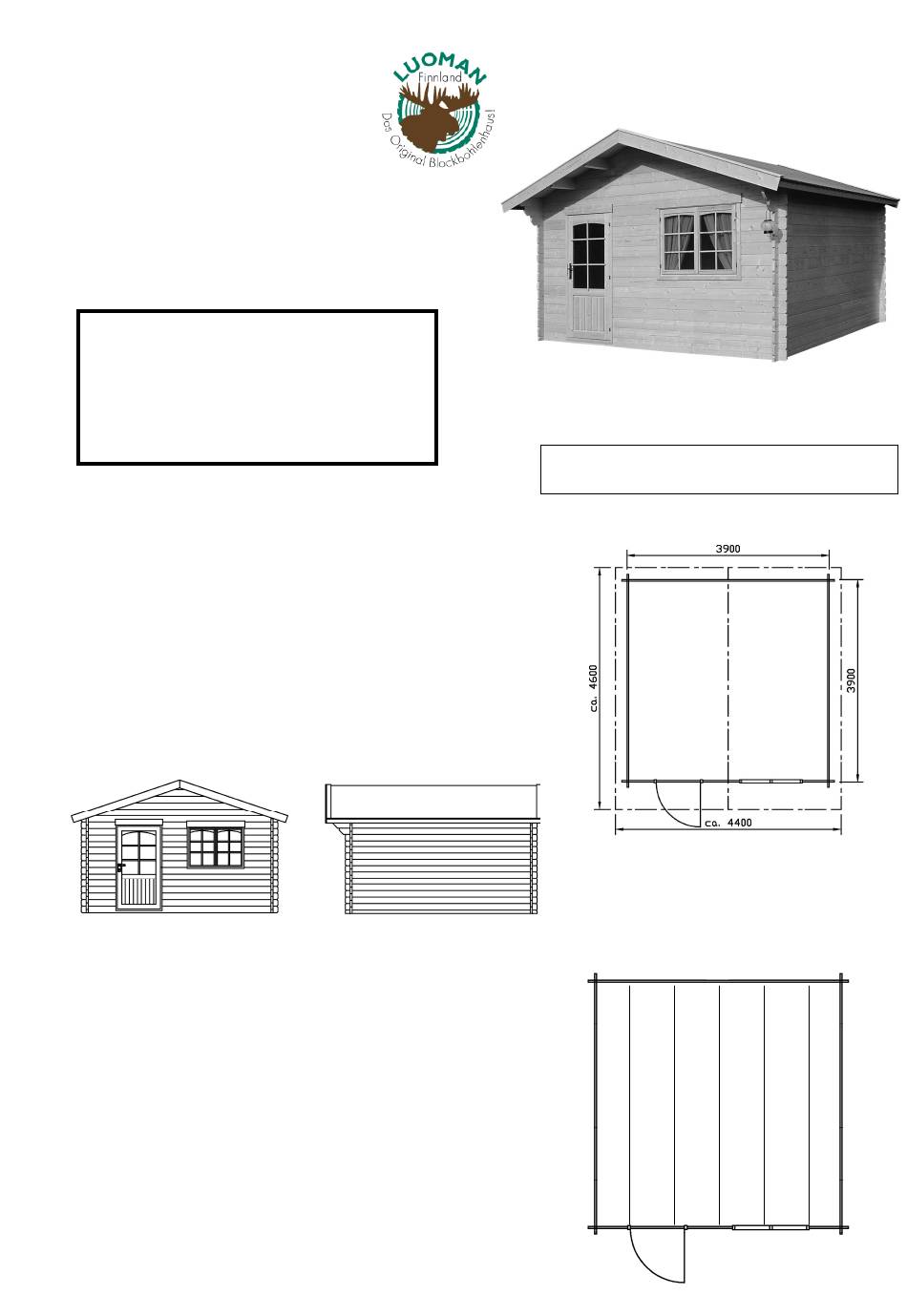

Blockbohlenhaus Lillevilla 87 44mm , Aufbauanleitung – 15.12.2014 Seite 1
44 mm x 135 mm
3900 mm x 3900 mm
4010 mm x 4010 mm
4400 mm x 4600 mm
21,2 m²
2810 mm
793 mm B/1714 mm H
778 mm B/1700 mm H
1121 mm x 805 mm
2090 mm
1150 kg
Blockbohlenhaus mit 44mm
Wandstärke
Sockelmaß 3900 mm x 3900 mm
Grundriss und Fundamentplan
(7 Fundamenthölzer)
1
2
3
4
5
6
7
