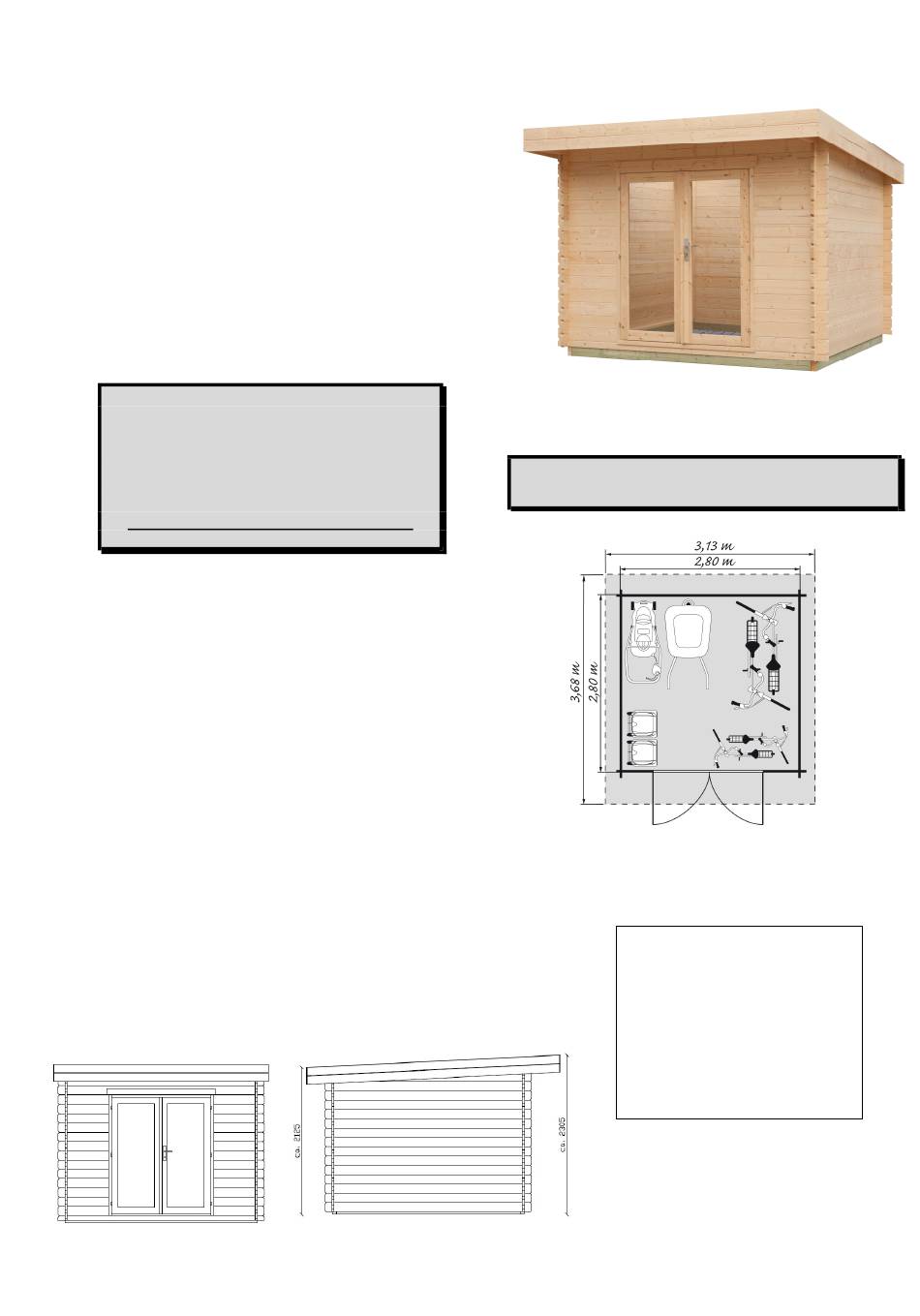

Luoman Sydney II Montageanleitung

Sydney II
Flachdach L487
Sehr
geehrter Kunde,
sehr geehrter Monteur,
lesen Sie diese Anleitung vor dem Aufbau
bitte vollständig durch. Beachten Sie
diese Anleitung auch bei Beauftragung
eines professionellen Montageteams!
Bei Unklarheiten wenden Sie sich bitte vor
dem Aufbau an Ihren Fachberater.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite der
dem Bausatz beiliegenden
Montageanleitung und der Verpackung
des Hauses!
Den Garantiecode bitte aufbewahren!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Seitenwandhöhe
Gewicht
alle Angaben circa.
Blockbohlenhaus Sydney II Flachdach 34 mm L 487, 27.02.2019 Seite 1
Kiehnholz GmbH Braaker Grund 1 22145 Braak
34 mm x 135 mm
2800 mm x 2800 mm
3130 mm x 3680 mm
7,80 m²
2305 mm
1496 mm B/1700 mm H
2227 mm (vorne)
554 kg
ID 4940, Versio 8, Pvm 10/25/2017, Lillevilla 487

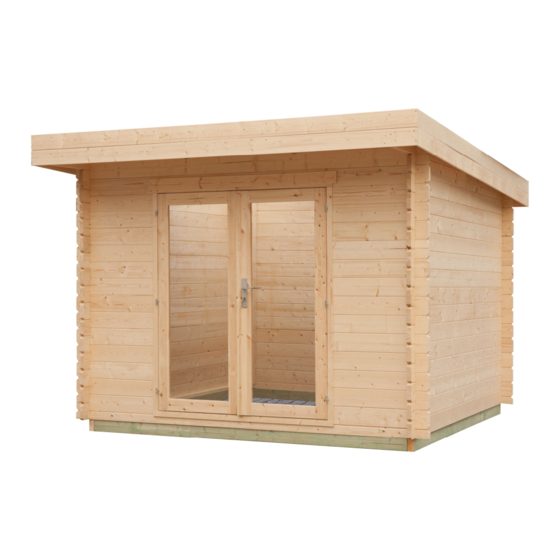

Blockbohlenhaus mit 34 mm
Wandstärke
Sockelmaß 2800 mm x 2800 mm
Der Fußboden ist nicht im Lieferumfang
enthalten!
Grundriss und Fundamentplan
(4 Fundamenthölzer)
Quadratische
Anordnung der
Fundamenthölzer
2
1
3
4
