ABB i-bus® KNX PRODUKTÜBERSICHT
3.5.5
Anschlussbild

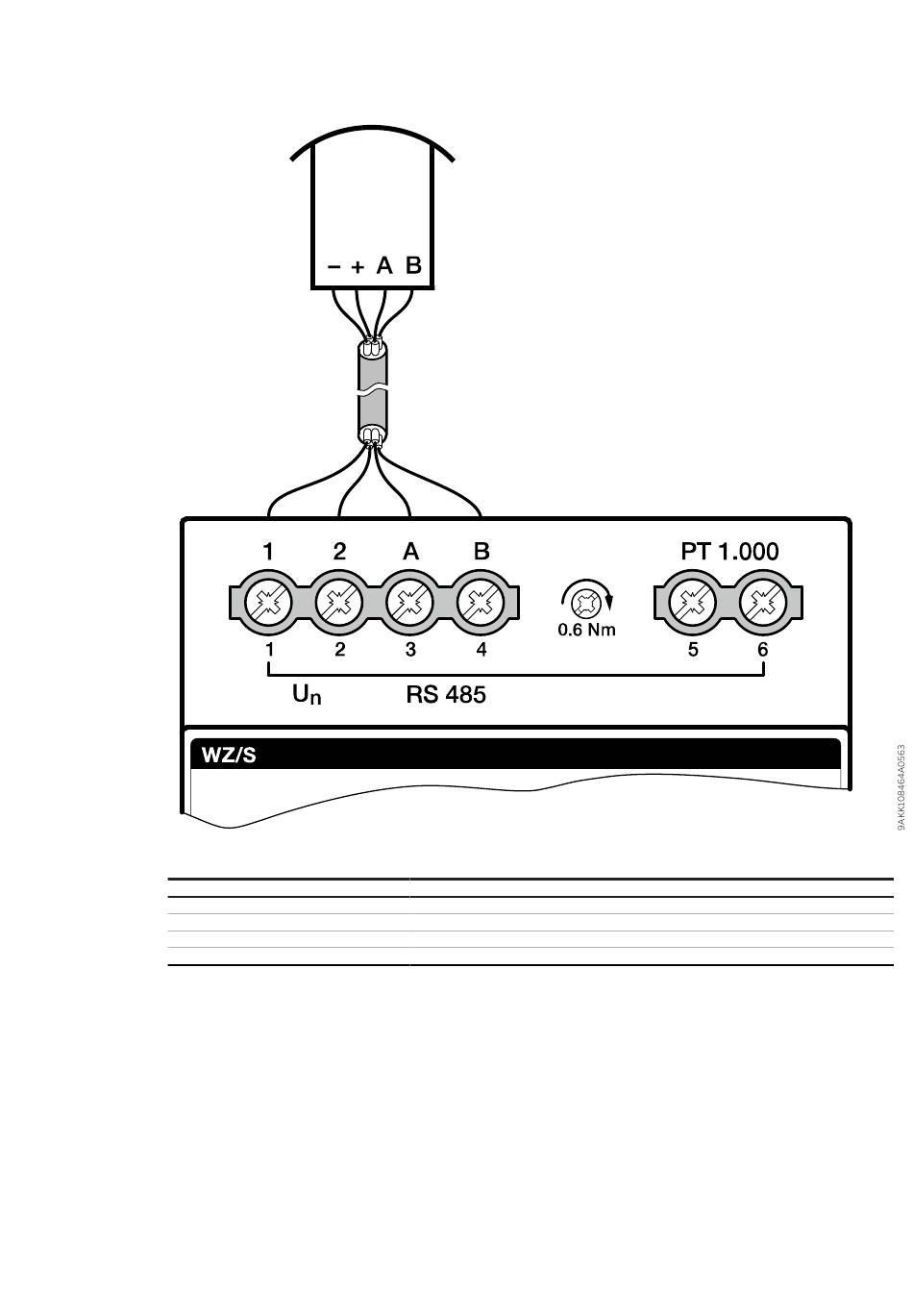

Abb. 5: Anschluss Wettersensor WES/A an Wetterzentrale WZ/S
Klemme WES/A
A (DATA +)
B (DATA -)
- (GND)
+ (24 V)
Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links'
springt zur vorherigen Ansicht/Seite
Aderfarbe
rot
schwarz
weiß
gelb
Produkthandbuch | DE | WES/A 4.1.1 | 9AKK108464A0562 Rev. B 14
Klemme WZ/S
A
B
1
2
