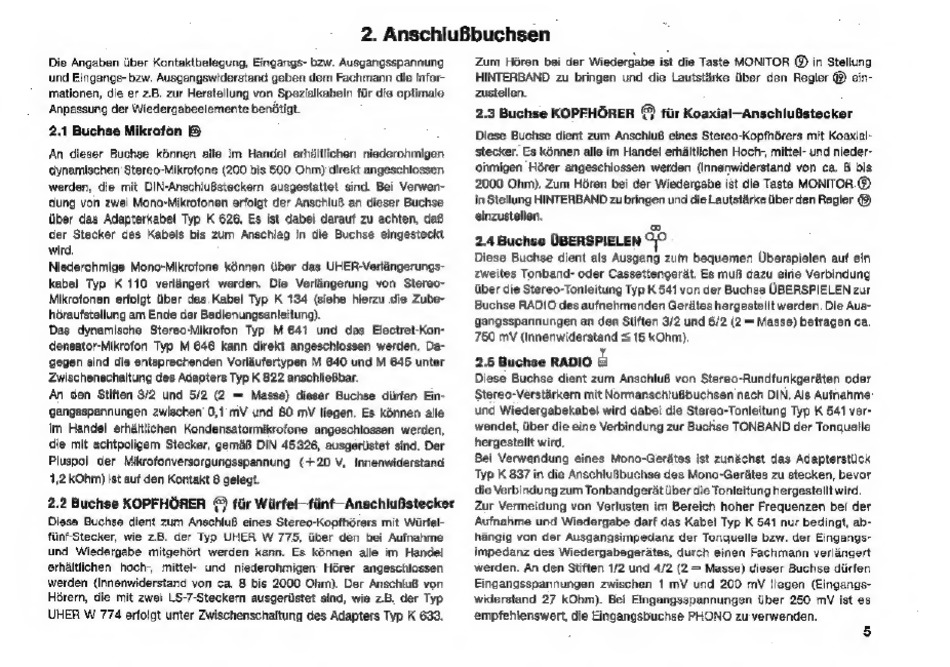

2. AnschluBbuchsen
Die Angaben liber Kontaktbelegung, Eingangs- bzw. Ausgangsspannung
und Eingangs- bzw. Ausgangswiderstand geben dem Fachmann die Infor-
mationen,
die er z.B. zur Herstellung von
Spezialkabeln fiir die optimale
Anpassung der Wiedergabeelemente bendtigt.
2.1 Buchse Mikrofon ®
An dieser Buchse kénnen aile im Handel erhditlichen niederohmigen
dynamischen Stereo-Mikrofone (200 bis 500 Ohm) direkt angeschlossen
werden, die mit DIN-AnschluBsteckern ausgestattet sind. Bel Verwen-
dung von zwei Mono-Mikrofonen erfolgt der Anschlu8 an dieser Buchse
liber das Adapterkabel Typ K 626, Es ist dabel darauf zu achten, da8
der Stecker des Kabels bis zum Anschiag in die Buchse eingesteckt
wird,
Niederohmige
Mono-Mikrofone
kénnen
iiber das UHER-Veridingerungs-
kabel Typ K 110 verlangert werden. Die Verléingerung von Stereo-
Mikrofonen erfolgt Uber das. Kabel Typ K 134 (siehe hierzu die Zube-
hdraufstellung am Ende der Bedienungsanleitung).
Das
dynamische
Stereo-Mikrofon
Typ
M 641
und
das
Electret-Kon-
densator-Mikrofon Typ M 646 kann direkt angeschlossen werden. Da-
gegen sind die entsprechenden Vorldufertypen M 640 und M 646 unter
Zwischenschaltung des Adapters Typ K 822 ansohlieBbar.
An den Stiften 3/2 und 5/2 (2 = Masse) dieser Buchse diirfen Ein-
gangsspannungen zwischen' 0,1'mV und 80 mV liegen. Es kénnen alle
im Handel erhaltlichen Kondensatormikrofone angeschlossen werden,
die mit achtpoligem Stecker, gem&3 DIN 45326, ausgeriistet sind. Der
Pluspol
der Mikrofonversorgungsspannung
{+20 V, Innenwiderstand
4,2 kOhm) Ist auf den Kontakt 8 gelegt.
2.2 Buchse KOPFHORER
) fiir Wiirfel—fiinf—Anschlufistecker
Diese Buchse dient zum Anschlu8 eines Stereo-Kopfhérers mit Wirfel-
fiinf-Stecker, wie z.B. der Typ UHER W 775,
ber den bei Aufnahme
und Wiedergabe mitgehért werden kann. Es
kénnen alle im Handel
erhaltlichen
hoch-, mittel- und
niederohmigen:
Hérer angeschlossen
werden {Innenwiderstand von ca. 8 bis 2000 Ohm). Der Anschiué von
Hérern, die mit zwei LS-7-Steckern ausgeriistet sind, wie 28. der Typ
UHER W 774 erfoigt unter Zwischenschaltung
des Adapters Typ K 633.
Zum Héren bei der Wiedergabe ist die Taste MONITOR @ in Steliung
HINTERBAND zu bringen und die Lautstarke Uber den Regler ® ein-
zustellen.
2.3 Buchse KOPFHORER © fiir Koaxial—AnschluBstecker
Diese Buchse dient zum AnschiuB eines Stereo-Kopfhérers mit Koaxlal-
stecker. Es kénnen alle im Handel erhaitlichen Hoch-, mittel- und nieder-
cinmigen 'Hirer angeschiossen werden (Innenwiderstand von ca. 8 bis
2000 Ohm), Zum Hiren bei der Wiedergabe ist dle Taste MONITOR. ©
in Stellung HINTERBAND zu bringen und die Lautstrke ber den Regler @)
einzustelien.
@.
2.4Buchse OBERSPIELEN 21°
Diese Buchse dient als Ausgang zum bequemen Uberspielen auf ein
zweites Tonband- oder Cassettengerat.
Es mu8 dazu eine Verbindung
Uber die Stereo-Tonieitung Typ K §41 von der Buchse UBERSPIELEN zur
Buchse RADIO des aufnehmenden Geriites hergestellt werden. Die Aus-
gangsspannungen an den Stiften 3/2 und 5/2 (2 = Masse) betragen ca.
750 mV (Innenwiderstand = 15 kOhm).
2.5 Buchse RADIO a
Diese Buchse dient zum AnschluB von Stereo-Rundfunkgeraten oder
Stereo-Verstarkern mit NormanschtuBbuchsen nach DIN. Als Aufnahme:
und Wiedergabekabel wird dabei die Stereo-Tonieitung Typ K 541 ver-
wendet, iiber die eine Verbindung zur Buchse TONSAND der Tonquelle
hergestellt wird,
Bei Verwendung eines Mono-Gerates ist zunéchst das Adapterstiick
Typ K 837 in die AnschiuBbuchse des Mono-Gerates zu stecken, bevor
die Verbindung zum Tonbandgerat
ber die Tonleitung hergestellt wird.
Zur Vermeidung von Verlusten im Bereich hoher Frequenzen bei der
Aufnahme und Wiadergabe darf das Kabel Typ K 541 nur bedingt, ab-
hangig von der Ausgangsimpecianz der Tonquelle bzw. der Eingangs-
impedanz des Wiedergabegerates, durch einen Fachmann verlingert
werden. An den Stiften 1/2 und 4/2 (2 = Masse) dieser Buchse diirfen
Eingangsspannungen zwischen 1 mV und 200 mV fiegen (Eingangs-
widerstand 27 kOhm). Bei Eingangsspannungen iiber 250 mV ist es
empfehienswert, die Eingangsbuchse PHONO zu:verwenden.
5
