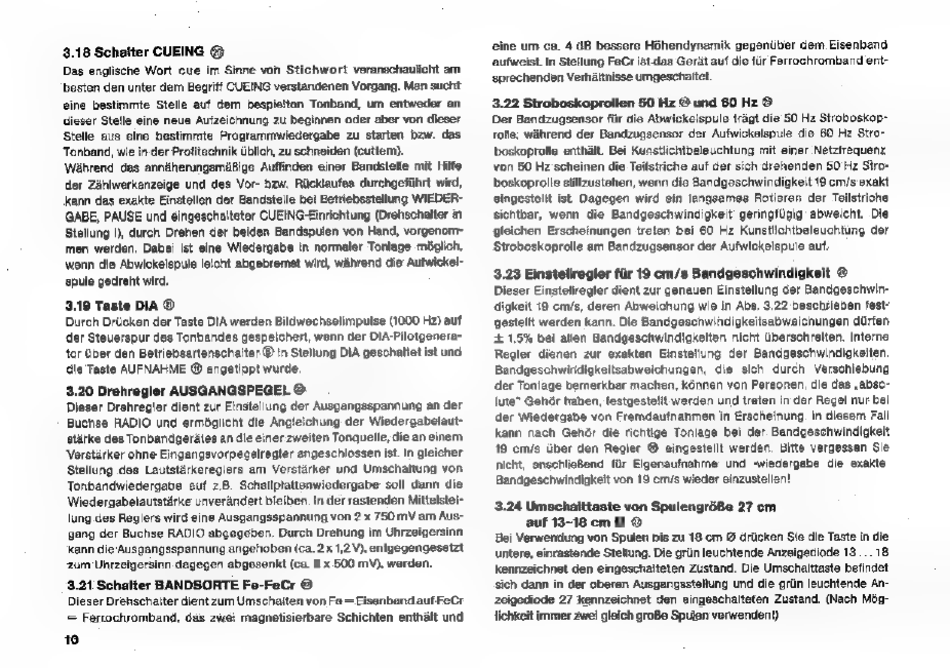

3.18 Schalter CUEING @
Das englische Wort cue im Sinne von Stichwort veranschaulicht am
besten den unter dem Begriff CUEING verstandenen Vorgang. Men sucht
eine bestimmte Stelle auf dem bespie!ten Tonband, um entweder an
dieser Stelle eine neue Aufzeichnung zu beginnen oder aber von dieser
Stelle aus eine bestimmte Programmwiedergabe zu starten bzw. das
Tonband, wie in-der Profitechnik iiblich, zu schneiden (cutter).
Wahrend das annaherungsr
ige Auffinden einer Bandstelle mit Hilfe
der Zahlwerkanzeige und des Vor- bzw. Riicklaufes durchgefilhrt wird,
kann das exakte Einstellen der Bandstelle bei Betriebsstellung WIEDER-
GABE, PAUSE und éingeschaiteter CUEING-Einrichtung (Drehschalter in
Stellung |), durch Drehen der beiden Bandspulen von Hand, vorgenom-
men werden. Dabei ist eine Wiedergabe in normaler Tonlage moglich,
wenn die Abwickelspule leicht abgebremst wird, wahrend die Aufwickel-
spule gedreht wird.
3.19 Taste DIA ©
Durch Driicken der Taste DIA werden Bildwechselimpulse (1000 Hz) auf
der Steuerspur des Tonbandes gespeichert, wenn der DIA-Pilotgenera-
tor Gber den Betriebsartenschalter ® in Stellung DIA geschaliet ist und
die Taste AUFNAHME @ angetippt wurde.
3.20 Drehregler AUSGANGSPEGEL @
Dieser Drehregler dient zur Einstellung der Ausgangsspannung an der
Buchse
RADIO
und erméglicht die Angleichung
der Wiedergabelaut-
statke des Tonbandgerdtes an die einer. zweiten Tonquelle, die an einem
'Verstarker ohne Eingangsvorpegelregler angeschlossen ist. In gleicher
Stellung
des
Lautstarkereglers
am
Verstarker
und
Umschaltung
von
Tonbandwiedergabe auf z.B. Schallplattenwiedergabe: soll dann die
Wiedergabelautstarke unverandert bleiben. In der rastenden Mittelstel-
lung des Reglers wird eine Ausgangsspannung von 2 x 750 mV am Aus-
gang der Buchse RADIO abgegeben. Durch Drehung im Uhrzeigersinn
kann die Ausgangsspannung angehoben (ca. 2x 1,2 V), entgegengesetzt
zum
Uhrzeigersinn.dagegen
abgasenkt (ca. 2 x 500 mV), werden.
'9.21 Schalter BANDSORTE Fe-FeCr @
Dieser Drehschaiter dient zum Umschaiten von Fs = Eisenband
auf FeCr
=
Ferrochromband,
das zwéi magnetisierbare
Schichten
enthalt und
0
eine um ca. 4 GB bessere
Héhendynamik
gegeniiber dem Eisenband
aufweist. In Stellung FeCr ist-das Gerat aut die fiir Ferrochromband ent-
sprechenden Verhditnisse umgeschaitet.
3.22 Stroboskoprollen 50 Hz @ und 60 Hz ©
Der Bandzugsensor fiir die Abwickelspule tragt die 50 Hz Stroboskop-
olla; wahrend der Bandzugsensor der Aufwickelspule die 60 Hz Stro-
boskoprolle enthalt. Bei Kunstlichtbeleuchtung mit einer 'Netzfrequenz
von 50 Hz'scheinen die Teilstriche aut der sich :drehenden 50 Hz Stro-
boskoproile stillzustehen, wenn die Bandgeschwindigkeit 19 cm/s-exakt
eingestelit
ist Dagegen
wird
ein
langsames
Rotieren
der Teilstriche
sichtbar, wenn die Bandgeschwindigkeit geringfUgig' abweicht. Die
gleichen
Erscheinungen
treten
bei 60 Hz Kunstlichtbeleuchtung
der
Stroboskoprolle am Bandzugsensor der Aufwickelspule aut.
3.23 Einsteliregler fiir 19 cm/s Bandgeschwindigkeit ©
Dieser Einsteliregler dient zur genauen Einstellung der Bandgeschwin-
digkeit 19 cm/s, deren Abweichung wie in Abs. 3.22 beschrieben fest-
gestellt werden kann. Die Bandgeschwindigkeitsabweichungen diirfen
+t 1,5% bei allen Bandgeschwindigkeiten nicht Gberschreiten. Interne
Regler dienen zur exakten Einstellung der Bandgeschwindigkeiten.
Bandgeschwindigkeitsabweichungen, die sich durch Verschiebung
der Tonlage bemerkbar machen, k6nnen von Personen, die das ,abso-
lute" Gehér haben, festgestelit werden und treten in der Regel nur bel
der Wiedergabe von Fremdaufnahmen in Erscheinung. in diesem Fall
kann nach Gehér die richtlge Tonlage bei der. Bandgeschwindigkeit
19 cm/s Uber den Regier @ eingestellt werden. Bitte vergessen Sie
nicht, enschlieBend fiir Eigenaufnahme und -wiedergabe die exakte
Bandgeschwindigkeit von 19 cm/s wieder einzustellen!
3.24 Umschaittaste von Spulengré6e 27 cm
auf 13-18 cm @ @
Bei Verwendung von Spulen bis zu 18 cm © driicken Sie die Taste in die
untere, einrastende Stellung. Die griin leuchtende Anzeigediode 13 ...18
kennzeichnet den eingeschalteten Zustand. Die Umschaltiaste befindet
sich dann in der oberen Ausgangssteliung und die grin leuchtende An-
zeigediode 27 kennzeichnet den eingeschalteten Zustand. (Nach Mog-
lichkeit immer zwei gleich groBe Spulan verwendent)
