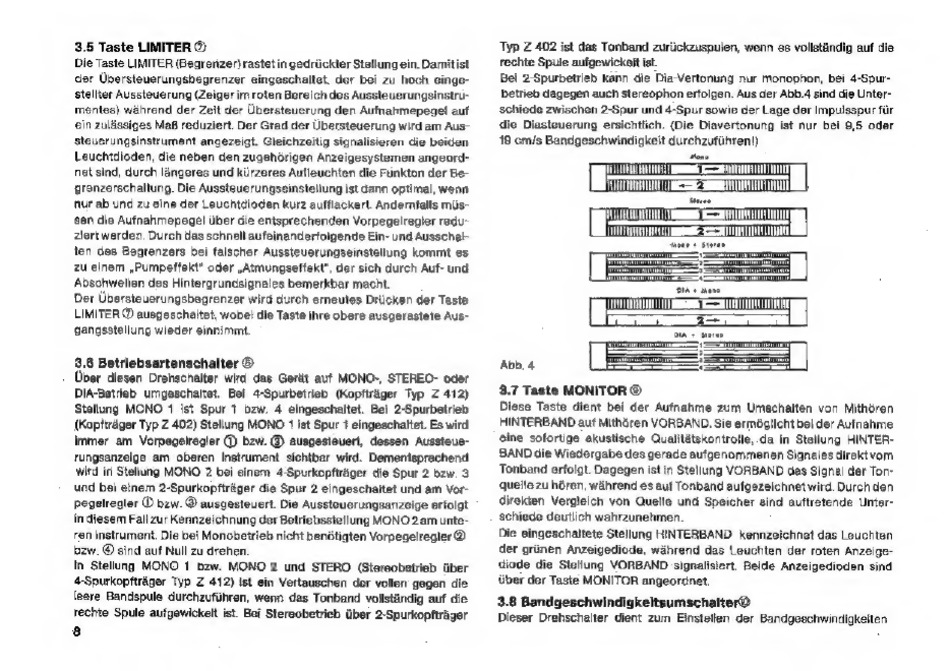

3.5 Taste LIMITER ©
Die Taste LIMITER (Begrenzer) rastet in gedriickter Stallung ein. Damitist
der Ubersteuerungsbegrenzer eingeschaltet, der bei zu hoch einge-
steliter Aussteverung (Zeiger im roten Bereich des Aussteuerungsinstru-
mentes) w&hrend der Zeit der Ubersteuerung den Aufnahmepegel auf
ein zulassiges MaB reduziert. Der Grad der Ubersteuerung wird am Aus-
steuerungsinstrument angezeigt. Gleichzeitig signalisieren die beiden
Leuchtdioden, die neben den zugehérigen Anzeigesystemen angeord-
net sind, durch langeres und kiirzeres Aufleuchten die Funkton der Be-
grenzerschaltung, Die Aussteuerungseinsteliung ist dann optimal, wenn
fur ab und zu eine der Leuchtdioden kurz aufflackert. Andernfalls mis
sen die Aufnahmepegel ber die entsprechenden Vorpegelregier redu
ziert werden. Durch das schnell aufeinanderfolgende Ein- und Aussche!~
ten des Begrenzers bei falscher Aussteuerungseinstellung kommt es
zu einem ,Pumpeffekt" oder ,Atmungseffekt", der sich durch Auf- und
Absohwellen des Hintergrundsignales bemerkbar macht.
Der Ubersteuerungsbegrenzer wird durch emeutes Driicken der Taste
LIMITER ® ausgeschaltet, wobei die Taste ihre obere ausgerastete Aus-
gangsstellung wieder einnimmt.
3.6 Betriebsartenschalter ©
Ober diesen Drehschalter wird das Gerit auf MONO-, STEREO- oder
DIABetrieb umgeschaltet. Bei 4-Spurbetrieb (Kopttrager Typ Z 412)
Stellung MONO 1 ist Spur 1 bzw. 4 eingeschaltet. Bei 2-Spurbetrieb
(Kopitréiger Typ Z 402) Stellung MONO 1 ist Spur 4 eingeschaltet. Es wird
immer am Vorpegelragier @) bzw. @ ausgestauert, dessen Aussteue-
rungsanzeige am oberen Instrument sichtbar wird. Dementsprechend
wird iri Stellung MONO 2 bei einem 4-Spurkopftriger die Spur 2 bzw. 3
und bei einem 2-Spurkopftréger die Spur 2 eingeschaltet und am Vor-
pegelregler
© bzw.
@ ausgesteuert. Die Aussteuerungsanzeige erfolgt
in diesem Fall zur Kennzeichnung der Betriebsstellung MONO 2am unte-
ren Instrument. Die bei Monobetrieb nicht bendtigten Vorpegelregler @
bzw. © sind aut Null zu drehen.
In Stellung MONO 1 baw. MONO 2 und STERO (Stereobetried aber
4-Spurkopftrager Typ Z 412) ist ein Vertauschen der vollen gegen die
leere Bandspule durchzufiihren, wenn das Tonband vollstandig auf die
rechte Spule aufgewickelt ist. Bei Stereobetrieb uber 2-Spurkopftrager
8
'Typ Z 402 ist das Tonband zuriickzuspuien, wenn es volistéindig auf die
rechte Spule aufgewickeit ist.
Bei 2-Spurbetrieb kann die Dia-Vertonung nur monophon, bei 4-Spur-
betrieb dagegen auch stereophon erfolgen. Aus der Abb.4 sind die Unter-
schiede zwischen 2-Spur und 4-Spur sowie der Lage der Impulsspur fiir
die Diasteuerung ersichtlich. (Die Diavertonung ist nur bei 9,5 oder
19 om/s Bandgeschwindigkeit durchzufiihren!}
A
— 1+
La — I
i=l
a
Mt
Abb. 4
3.7 Taste MONITOR ®
Diese Taste dient
bei der Aufnahme
zum
Umschalten
von
Mithéren
HINTERBAND
auf MithSren VORBAND. Sie ermdglicht bei der Aufnahme
eine sofortige akustische Qualitatskontrotle, da in Stellung HINTER-
BAND die Wiedergabe des gerade autgenommenen Signales direkt vom
Tonband erfolgt. Dagegen
ist in Stellung VORBAND
das Signal der Ton-
queite zu héren, wahrend es auf Tonband aufgezeichnet
wird. Durch den
direkten
Vergleich
von
Quelle
und
Speicher sind
auftretende
Unter-
schiede deutlich wahrzunehmen.
Die eingeschaltete Stellung HINTERBAND
kennzeichnet das Leuchten
der griinen Anzeigediode,
wahrend
das Leuchten
der roten Anzeige-
diode die Steliung VORBAND 'signalisiert. Beide Anzeigedioden sind
Uber der Taste MONITOR
angeordnet.
3.8 Bandgeschwindigkeltsumschalter®
Dieser Drehschalter dient zum Einstellen der Bandgeschwindigkeiten
