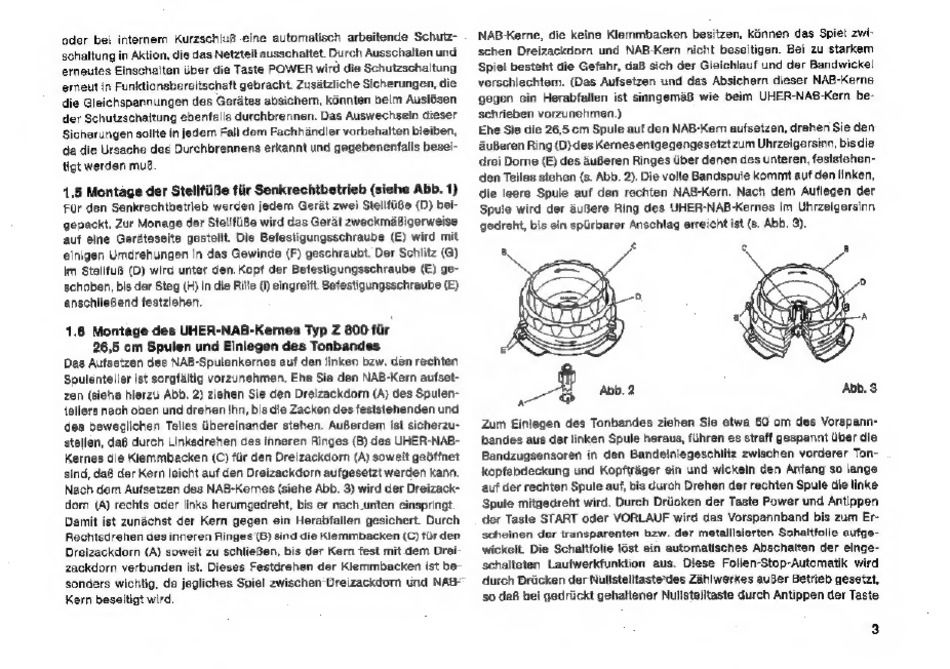

oder bei internem Kurzschlus eine automatisch arbeitende Schutz-
schaltung in Aktion, die das Netzteil ausschaltet. Durch Ausschalten und
erneutes Einschalten Uber die Taste POWER wird die Schutzschaltung
erneut in Funktionsbereitschaft gebracht. Zusdtzliche Sicherungen, die
die Gleichspannungen des Gerates absichern, kénnten belm Auslésen
der Schutzschaltung ebenfalls durchbrennen. Das Auswechsein dieser
Sicherungen sollte in jedem Fall dem Fachhandler vorbehalten bieiben,
da die Ursache des Durchbrennens erkannt und gegebenenfalls besei-
tigt werden muB.
41.5 Montage der StellfiiBe fiir Senkrechtbetrieb (siehe Abb. 1)
Fur den Senkrechtbetrieb werden jedem Gerit zwei StellfiiBe (D) bei-
gepackt. Zur Monage der Stellfli8e wird das Gerat zweckméBigerweise
auf eine Gerateseite gestel!t. Die Befestigungsschraube (E) wird mit
einigen Umdrehungen in das Gewinde (F) geschraubt. Der Schlitz (G)
im StellfuB (D) wird unter den. Kopf der Befestigungsschraube (E) ge-
schoben, bis der Steg (H) in die Rille (1) eingreift. Sefestiqungsschraube (E)
anschlieBend festziehen.
1.6 Montage des UHER-NAB-Kermes Typ Z 800 fiir
26,5 cm Spulen und Einlegen des Tonband:
Das Aufsetzen des NAB-Spulenkernes auf den finken bzw. den rechten
Spulenteller ist sorgtiltig vorzunehmen. Ehe Sie den NAB-Kern aufset-
zen (siehe hierzu Abb. 2) ziehen Sie den Drelzackdorn (A} des Spulen-
tellers nach oben und drehen ihn, bis die Zacken des feststehenden und
des beweglichen Teiles dibereinander stehen. AuBerdem ist sicherzu-
stellen, daé durch Linksdrehen des inneren Ringes (B) des UHER-NAB-
Kernes die Kiemmbacken (C) fir den Dreizackdorn (A) soweit gedfinet
sind, da der Kern leicht auf den Dreizackdor aufgesetzt werden kann.
Nach dem Aufsetzen des NAB-Kernes (siehe Abb. 3) wird der Dreizack-
dom (A) rechts oder links herumgedrent, bis er nach.unten einspringt.
Damit ist zunachst der Kern gegen ein Herabfallen gesichert. Durch
Rechtsdrehen des inneren Ringes {B) sind die Kiemmbacken (C) firder
Dreizackdorn (A) soweit zu schlieBen, bis der Kern fest mit dem Drei-
zackdorn verbunden ist. Dieses Festdrehen der Klemmbacken ist be~
sonders wichtig, da jegliches Spiel zwischen-Dreizackdorn
und NAB
Kern beseitigt wird.
NAB-Kerne,
die keine Klemmbacken
besitzen,
kinnen
das Spiel zwi-
schen
Dreizackdorn
und
NAB-Kern
nicht beseitigen.
Bei zu starkem
Spiel besteht die Gefahr, daB sich der Gieichlauf und der Bandwickel
verschlechter.
(Das Aufsetzen
und das Absichern
dieser NAB-Kerne
gegen
ein Herabfallen
ist sinngema8
wie
beim
UHER-NAB-Kern
be-
schrieben vorzunehmen.)
Ehe Sie die 26,5 cm Spule auf den NAB-Kern aufsetzen, drehen Sie den:
auBeren Ring (D) des Kernes entgegengesetzt zum Uhrzeigersinn, bis die
Grei Dorne (E) des duBeren Ringes ber denen des unteren, feststehen-
den Teiles stehen {s. Abb.
2). Die volle Bandspuie kommt auf den linken,
die leere
Spule auf den
rechten
NAB-Kern.
Nach
dem
Auflegen
der
Spule wird der auBere
Ring des UHER-NAB-Kernes
im Uhrzeigersinn
gedreht, bis ein spUrbarer Anschlag erreicht ist (s. Abb. 3).
¢
Abb. 3
Zum Einiegen des Tonbandes ziehen Sie etwa 50 cm des Vorspann-
bandes aus der linken Spule heraus, fuhren es straff gespannt dber die
Bandzugsensoren in den Bandelnlegeschlitz zwischen vorderer Ton-
kopfabdeckung und Kopftrager ein und wickeln den Anfang so lange
auf der rechten Spule auf, bis durch Drehen der rechten Spule die linke
Spule mitgedreht wird. Durch Driicken der Taste Power und Antippen
der Taste START oder VORLAUF wird das Vorspannband bis zum Er-
scheinen der transparenten
bzw. der metallisierten Schaltfolie autge-
wickelt. Die Schaltfolie {6st ein automatisches
Abschalten
der einge-
schalteten Laufwerkfunktion aus. Diese Folien-Stop-Automatik wird
durch Briicken der fullstelltaste-des Zuhlwerkes auBer Betrieb gesetzt,
so da8 bei gedriickt gehaltener Nullstelltaste durch Antippen der Taste
3
