3
* Der min. Kabel-Querschnitt ist aus der Bedie-
nungsanleitung des Batterieherstellers zu ent-
nehmen.
4
2
2
BAT+
BAT-
Kabel-Querschnitt gemäß der Angaben
in
Zulässige Kabel für den elektri-
schen Anschluss

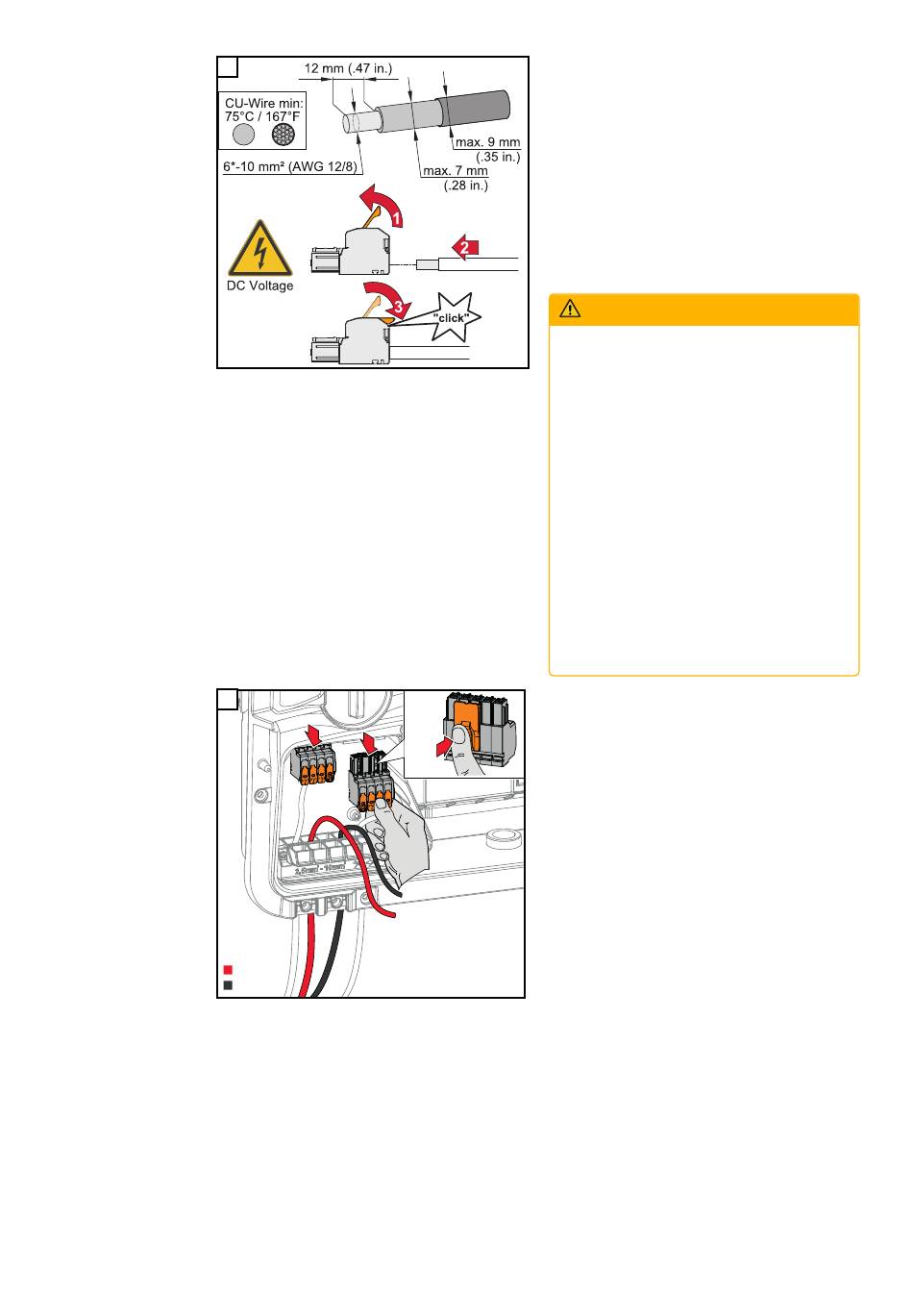

Von den Einzelleitern 12 mm abisolie-
ren. Den Betätigungshebel der An-
schlussklemme durch Anheben öffnen
und den abisolierten Einzelleiter in den
jeweils vorgesehenen Steckplatz bis
zum Anschlag in die Anschlussklemme
stecken. Danach den Betätigungshebel
bis zum Einrasten schließen.
Gefahr durch lose und/oder unsach-
gemäß geklemmte Einzelleiter in
der Anschlussklemme.
Schwerwiegende Personen- und
Sachschäden können die Folge sein.
▶
▶
▶
1
PUSH
ab Seite
55
WARNUNG!
Nur einen Einzelleiter an dem je-
weils vorgesehenen Steckplatz
der Anschlussklemme an-
schließen.
Den festen Halt der Einzelleiter
in der Anschlussklemme
überprüfen.
Sicherstellen, dass sich der Ein-
zelleiter vollständig in der An-
schlussklemme befindet und
keine Einzellitzen aus der An-
schlussklemme hervorragen.
wählen.
71
