- Seite 1 Deutsch Ölbrenner OEN 260 L Installations-Anleitung 01053 400000292- A...
- Seite 2 Typenmodell konform ist, dass sie gemäß den Anforderungen und Normen der europäischen Richtlinien und den im Königlichen Erlass vom 17/07/2009 Produkttyp Ölbrenner Modelle OEN 260 L Angewandte Normen Königlicher Erlass vom 17/07/2009 Norm EN267 BImSchV 2010 2004/108/EG Richtlinie für Elektromagnetische Verträglichkeit Betroffene Normen: EN 55.014;...
-
Seite 3: Inhaltsverzeichnis
4 Rückstellung in Betriebsposition ................................16 5 Öl-und elektrischer Anschlüsse................................16 Einstellung des Brenners ............................17 1 Empfohlene Einstellungen..................................17 2 Einstellung des Brenners ..................................18 Überprüfung und Wartung...........................19 Elektrischer Schaltplan ............................20 Betriebsstörungen..............................21 Ersatzteile - OEN 260 L............................22 OEN 260 L 12/2011 - 400000292 - A... -
Seite 4: Wichtige Informationen
Für die Sicherheit der Personen und der Teile müssen diese Anweisungen unbedingt beachtet werden. Hinweis. Bitte berücksichtigen Sie diese Hinweise um den Komfort aufrecht zu halten. Montagephase. Kennziffern. 12/2011 - 400000292 - A OEN 260 L... -

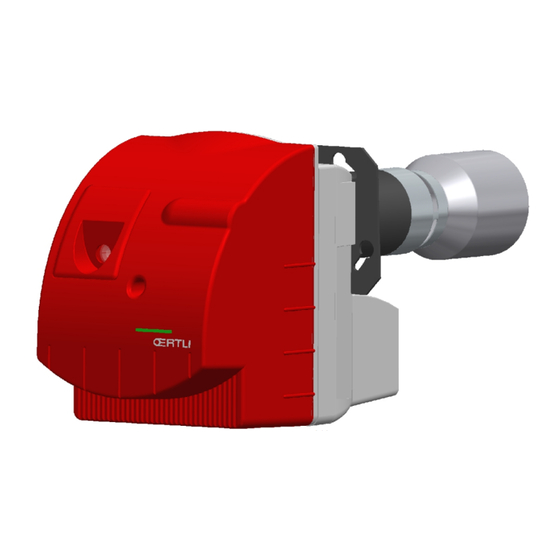

Seite 5: Beschreibung Des Brenners
Brennstoff: Heizöl (max. Viskosität 6 mm²/s bei 20°C). Bestimmungsgemäße Anwendung Die Brenner der OEN 260 L-Reihe sind spezifisch für den Betrieb von Warmwasserheizkesseln bestimmt für die Heizung von Gebäuden und Erwärmung von Wasser. Für einen anderen Gebrauch, industrielle Prozesse oder spezifische Anwendungen wenden Sie sich bitte an uns. -
Seite 6: Abmessungen
Hinter dem Brenner einen Freiraum von mindestens 1 m vorsehen, um den Brenner in die Serviceposition bringen zu können. OEN 265 LZV-P 01054 OEN 266 LZV-P 01055 OEN 267 LZV-P 01056 12/2011 - 400000292 - A OEN 260 L... -
Seite 7: Technische Eigenschaften
Leistung bei einer Höhe von 400 m über NN und einer Temperatur von 15°C. Brennstoff: Heizöl (max. Viskosität 6 mm²/s bei 20°C). Brennstoff-Heizwert: Hi = 11.86 kWh/kg ( mbar) Feuerraumgegendruck 01057 kg/h OEN 265 LZV-P OEN 266 LZV-P OEN 267 LZV-P OEN 260 L 12/2011 - 400000292 - A... -
Seite 8: Wichtigste Komponenten
16 Modul Schraube zum Einstellen dem Rezirkulationsspalt 17 Mehrfachstecker 4 pol. (Stufe 2) Rezirkulationsspalt 18 Ölversorgungsschläuche Flammrohr 19 Düsenstock mit Ölvorwärmung Zwischenflammrohr 20 Zündelektroden 10 Brennerkopf-Luftdruckmesspunkt 21 Düse 11 Flammenüberwachungszelle 22 Luftdüse 12/2011 - 400000292 - A OEN 260 L... - Seite 9 14 Mehrfachstecker 4 pol. (Stufe 2) Zündtransformator 15 Luftansaugkasten Komponenten-Brennerplatte 16 Gehäuse Schraube zum Einstellen dem Rezirkulationsspalt 17 Ölversorgungsschläuche Rezirkulationsspalt 18 Düsenstock mit Ölvorwärmung Flammrohr 19 Zündelektroden Zwischenflammrohr 20 Düse 10 Flammen-Schauglas 21 Luftdüse 11 Brennerkopf-Luftdruckmesspunkt OEN 260 L 12/2011 - 400000292 - A...
- Seite 10 Nocke ST1 : Einstellung der Luftmenge (Stufe 1) Nocke ST2 : Einstellung der Luftmenge (Stufe 2) Nocke MV : Öffnen des Magnetventils (Stufe 2) Brennerstart Vorbelüftung Zündung Schneller Durchlauf 2 Regelung Brennerstop 12/2011 - 400000292 - A OEN 260 L...
-
Seite 11: Steuergerät Bb-Lzv-P
Dauer des Gebläsenachlaufs: 120 s Das Steuergerät darf nur auf dem Sockel angebracht oder vom Sockel getrennt werden, wenn der Hauptschalter der Heizanlage ausgeschaltet ist. Das Steuergerät ist eine Sicherheitseinrichtung und darf nicht geöffnet werden. OEN 260 L 12/2011 - 400000292 - A... -
Seite 12: Anlage
Die Heizölversorgung wird nach den geltenden Normen durchgeführt; es ist darauf zu achten, dass der Verlust beim Ansaugen gering ist ( Kniestücke, Dimensionierung...). Bei der Inbetriebnahme der Heizölzuleitung - Die Dichtheit der gesamten Heizölanlage prüfen, - Die Heizölzuleitung entlüften (vom Tank bis zum Heizölfilter). Die Verwendung eines Entlüftungsfilters wird dringend empfohlen. 12/2011 - 400000292 - A OEN 260 L... - Seite 13 - Verringert die Verschmutzung des Heizölfilters. - Die Qualität des Heizöls ist stabiler (Kein Heizölrückfluss zum Tank). - Ermöglicht kleinere Leitungsdurchmesser (Es wird nur die erforderliche Heizölmenge angesaugt). Keine Faserfilter verwenden. OEN 260 L 12/2011 - 400000292 - A...
-
Seite 14: Serviceposition
Die Brenner-Komponentenplatte aus dem Gehäuse enfernen. Die Bauteilträger-Platine auf die Bolzen des Brennergehäuses setzen. Jede mechanische Beanspruchung am Gebläserad vermeiden. Gebläserad auf keinen Fall als Ablage verwenden, dies könnte ein Verbiegen verursachen. 12/2011 - 400000292 - A OEN 260 L... -
Seite 15: Wahl Der Düse
Brenners - Seite 17. Die Zündkabel um das Düsegestänge wickeln. Die Kabel der Zündelektroden anschließen. Um Probleme der Flammenüberwachung zu vermeiden, ist darauf zu achten, dass der Flammdetektor nicht abgedeckt wird. OEN 260 L 12/2011 - 400000292 - A... -
Seite 16: Rückstellung In Betriebsposition
OEN 265 LZV-P - OEN 266 LZV-P OEN 267 LZV-P Ölschläuche des Brenners an der Ölversorgung anschließen. Die elektrischen Steckverbindungen anschließen. Ölfilter. Aus Sicherheitsgründen, empfehlen wir Ihnen die Ölversorgung erst bei der Inbetriebnahme anzuschließen. 12/2011 - 400000292 - A OEN 260 L... -
Seite 17: Einstellung Des Brenners
1.65 / 80° W 2 * 5 mm 66 / 100 10 / 25 5.6 / 8.4 8.3 / 18.0 11 / 55 Delavan Graues Feld: Werkseinstellung * Stufe 1 / Stufe 2. OEN 260 L 12/2011 - 400000292 - A... -
Seite 18: Einstellung Des Brenners
2 Gradeinteilungen zurückdrehen. Wenn die Diode 1 nicht aufleuchtet, Potentiometer in die Position 5 drehen. Das Starten des Brenners und die Geschwindigkeit 1 2 2 1 kontrollieren.Die Nocke MV einstellen (Wenn nötig). Die erfolgten Einstellungen in die Tabelle "Kontrollblatt" der Gebrauchsanleitung übertragen 12/2011 - 400000292 - A OEN 260 L... -
Seite 19: Überprüfung Und Wartung
Starten des Brenners. Brenner einstellen. Die Verbrennungsmessungen durchführen (Heizkessel in Betrieb). Die Messergebnisse und das ersetzte Material auf die Kontrollkarte auf der Rückseite der Gebrauchs-Anleitung eintragen. Eine Funktionsendkontrolle und die Endkontrollen durchführen. OEN 260 L 12/2011 - 400000292 - A... -
Seite 20: Elektrischer Schaltplan
Betriebsstundenzähler Stufe 2 Störung Brenner T11 Zündtransformator Ventilatormotor 7-polige Steckverbindung SQ1 Servomotor Luftklappe 4-polige Steckverbindung STB Sicherheitstemperaturbegrenzer Magnetventil Stufe 1 ST1 Thermostat Stufe 1 Magnetventil Stufe 2 Erdung gemäß geltenden Vorschriften 12/2011 - 400000292 - A OEN 260 L... -
Seite 21: Betriebsstörungen
Verschmutzte oder abgenutzte Düse. Düse ersetzen. Das Magnetventil anschließen. Fehlen der Zerstäubung. Düse ersetzen. Schlechte Verbrennungshygiene. Die Pumpe ersetzen. Magnetventil ersetzen. Brennkopf reinigen. Verschmutzter Brennkopf Verschmutzte Luft-Ansaugstrecken. Reinigen. Belüftung verbessern. Ungenügend belüfteter Heizraum. OEN 260 L 12/2011 - 400000292 - A... -
Seite 22: Ersatzteile - Oen 260 L
Ersatzteile - OEN 260 L Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 1 1 00 01062 12/2011 - 400000292 - A OEN 260 L... - Seite 23 Feder 107128 OEN 266 LZV-P OEN 265 LZV-P 108587 OEN 266 LZV-P Luftregelung 108849 OEN 267 LZV-P Transformator 300022191 Steuergerät BB-LZV-P 300018410 OEN 265 LZV-P Träger Wieland Stecker 130973 OEN 266 LZV-P OEN 260 L 12/2011 - 400000292 - A...
