Registerkarte Discrete 1 (Schaltausgang 1) - Banner T30R R-Gage Bedienungsanleitung

T30R R-GAGE® Sensor-Bedienungsanleitung
Spannung: 0 V bis 10 V oder 0,5 V bis 4,5 V

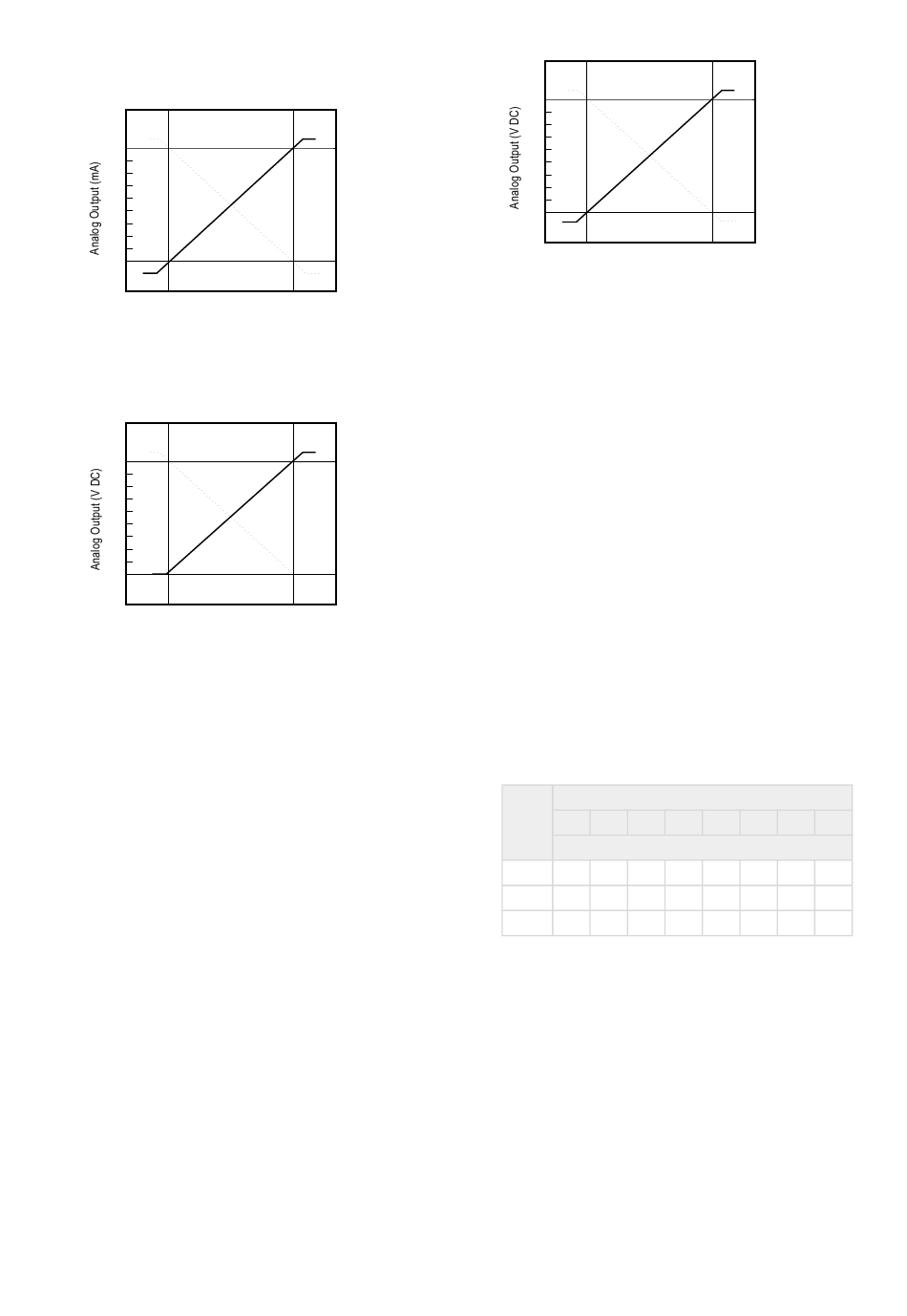

Kurve: Stromliefernde Ausführungen
20
4
Near
Window
Target Position
The analog current output tracks slightly beyond
each window limit (from 3.8 mA to 20.2 mA)
Kurve: Spannungsliefernde Ausführungen, 0 V bis 10 V
10
0
Near
Window
Target Position
The analog current output tracks slightly beyond the
upper window limit (up to 10.2 V)
Kurve: Spannungsliefernde Ausführungen, 0,5 V bis 4,5 V
Registerkarte Discrete 1 (Schaltausgang 1)
Nachfolgend werden die Parameter auf der Registerkarte Discrete 1 (Schaltausgang 1) im Fensterbereich Sensor
Settings (Sensoreinstellungen) beschrieben.
Ausgangsmodus
Wählen Sie Switch Point (Schaltpunkt) oder Window
(Messbereich) aus.
Switch Point (Schaltpunkt): Der Abstand, in dem der
Schaltpunktschwellenwert platziert wird.
Window (Messbereich): Definieren Sie zwei Sollwerte, um
die Grenzen des Messbereichs zu erstellen.
Entfernungseinstellungen
Definieren Sie den Sollwert bzw. die Sollwerte und die
Hysterese.
page 14 of 38
Positive
Slope
Far
Window
Positive
Slope
Far
Window
© Banner Engineering Corp. Alle Rechte
4.5
0.5
Near
Window
The analog current output tracks slightly beyond
each window limit (0V - 5V)
Ausgang
Loss of Signal (Signalverlust): Legt den
Analogausgangswert fest, der vom Sensor während eines
Signalverlusts verwendet wird. Wenn ein Signal wieder
vorhanden ist, wird die Messung fortgesetzt.
Hold Last Value (Letzten Wert halten): Der
Analogausgang hält den letzten Wert während eines
Signalverlusts auf unbestimmte Zeit.
3,5 mA (0 V): Der Analogausgang schaltet 2 Sekunden
nach einem Signalverlust auf diesen Wert. Bei
Spannungsmodellen ist dies 0 V (Voreinstellung).
20,5 mA (10,5 V/5 V): Der Analogausgang schaltet
2 Sekunden nach einem Signalverlust auf diesen Wert.
Bei Spannungsmodellen beträgt dieser 10,5 V.
Averaging (Mittelung): Verwenden Sie dieses Menü, um die
Anzahl der Messungen festzulegen, die zusammen für den
Analogausgang gemittelt werden sollen. Eine Erhöhung der
Mittelung verbessert die Wiederholgenauigkeit, erhöht
jedoch die Gesamtansprechgeschwindigkeit. Die
Standardeinstellung ist 1. Sie können den Filter auf die
Werte 1, 2, 4, 8, 16, 32, 64 oder 128 festlegen. Die
gesamte Ansprechzeit wird unter „Response Time
(Ansprechzeit)" angezeigt.
Ansprechzeit
Berechnet die Gesamtansprechzeit unter Berücksichtigung
der allgemeinen Ansprechgeschwindigkeit und der
Mittelung.
Analogausgang
Ansprechgeschwindigkeit 1
Schnell 2
Mittel 20
Langsam 100
Ausgangseinstellungen
NO/NC (Schließer/Öffner): Wählen Sie Normally Open
(Schließer) oder Normally Closed (Öffner) aus der Liste
aus.
On Delay (Einschaltverzögerung): Legen Sie eine
Einschaltverzögerung in Millisekunden fest. Die maximale
Einstellung lautet 60.000 ms.
Off Delay (Ausschaltverzögerung): Legen Sie eine
Ausschaltverzögerung in Millisekunden fest. Die maximale
Einstellung lautet 60.000 ms.
vorbehalten.
Radarkonfigurations-Arbeitsbereich von Banner
Positive
Slope
Far
Window
Target Position
Filtereinstellung für Analogausgang
2 4 8 16 32
Spezifikation für Analogausgang (ms)
4 8 16 32 64
40 80 160 320 640
200 400 800 1600 3200
64 128
128 256
1280 2560
6400 12500
