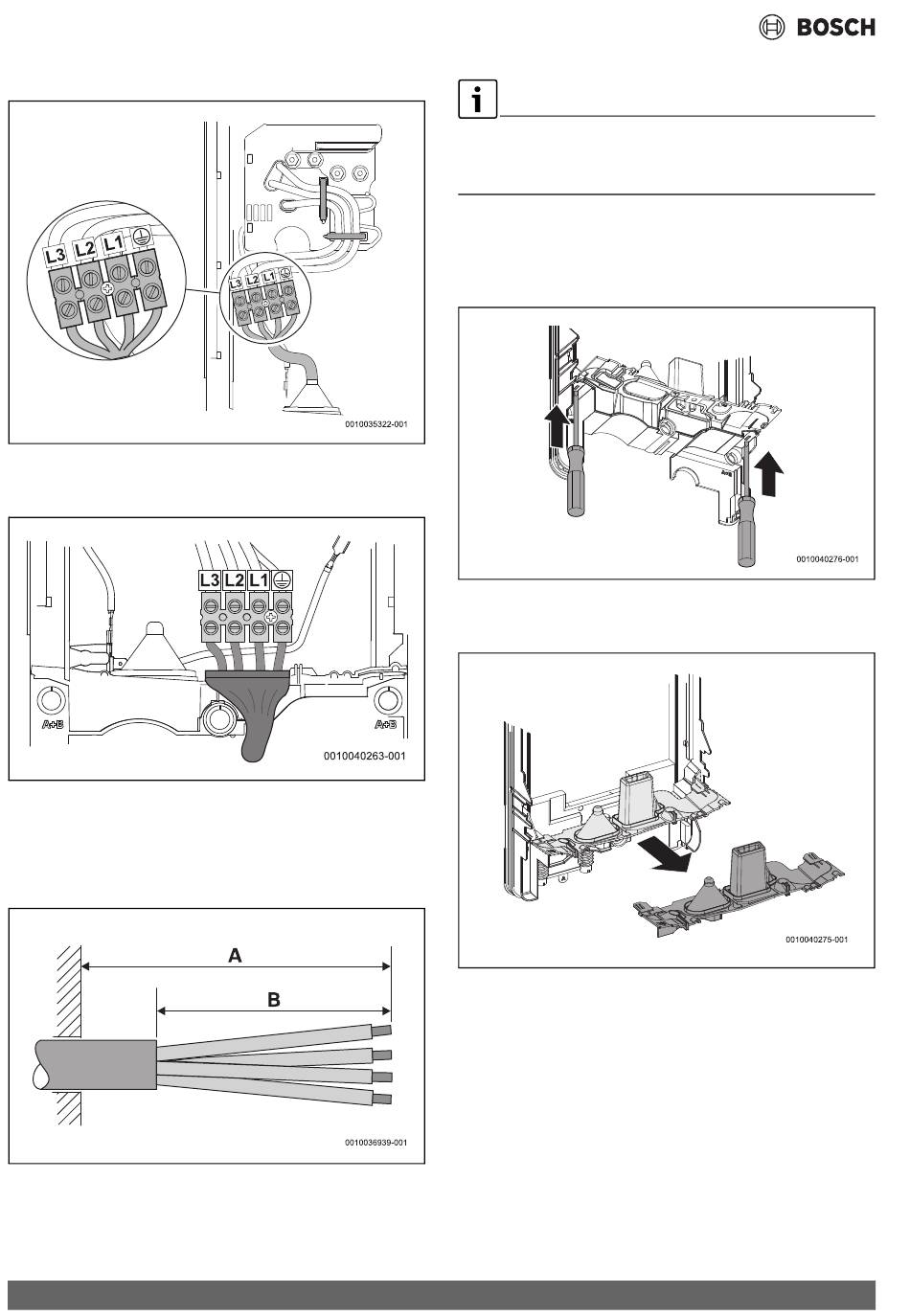

Branchement électrique (uniquement pour les professionnels qualifiés)
Raccord inférieur
Fig. 42
Raccord inférieur
Raccordement inférieur pour câble court
Fig. 43
Raccordement inférieur pour câble court
Longueur maximale pour câble court
Dans le cas du raccordement inférieur pour câble court, les
câbles doivent mesurer 70 mm de long maximum.
Fig. 44
[A] > 150 mm
[B] ≤ 70 mm
62
L'ouverture du chemin de câbles doit être adapté avec soin au
câble électrique. Si le chemin de câbles est endommagé pen-
dant le montage, ces détériorations doivent être colmatées.
Manière de procéder pour le raccordement inférieur pour
câble court
▶ Appuyer sur l'emboîtage élastique avec un tournevis.
Fig. 45
▶ Retirer la membrane d'étanchéité de l'appareil.
Fig. 46
Tronic 8500i – 6721830071 (2024/02)
