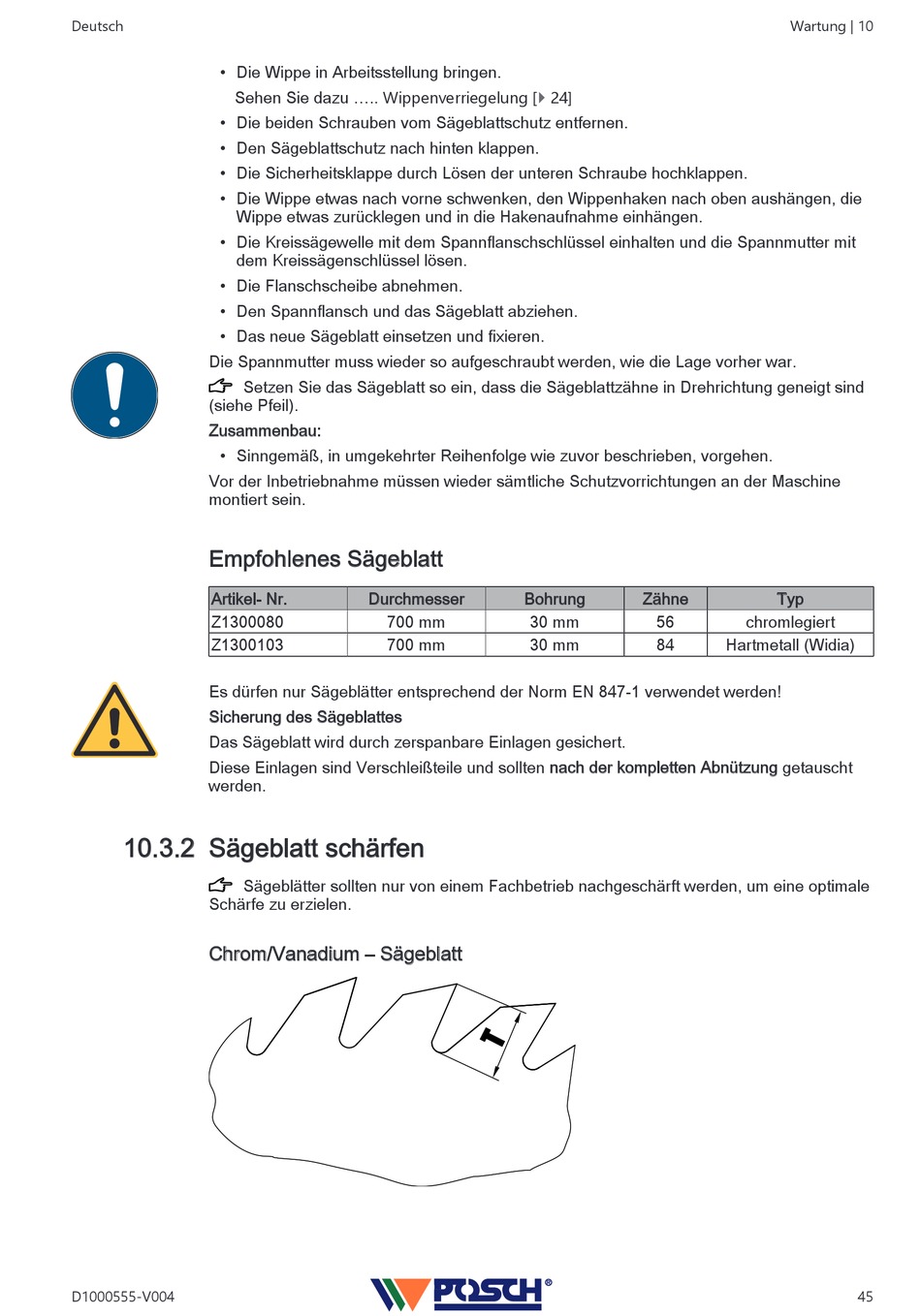

Empfohlenes Sägeblatt; Sägeblatt Schärfen - Posch Z Betriebsanleitung

Deutsch
• Die Wippe in Arbeitsstellung bringen.
Sehen Sie dazu ..... Wippenverriegelung
• Die beiden Schrauben vom Sägeblattschutz entfernen.
• Den Sägeblattschutz nach hinten klappen.
• Die Sicherheitsklappe durch Lösen der unteren Schraube hochklappen.
• Die Wippe etwas nach vorne schwenken, den Wippenhaken nach oben aushängen, die
Wippe etwas zurücklegen und in die Hakenaufnahme einhängen.
• Die Kreissägewelle mit dem Spannflanschschlüssel einhalten und die Spannmutter mit
dem Kreissägenschlüssel lösen.
• Die Flanschscheibe abnehmen.
• Den Spannflansch und das Sägeblatt abziehen.
• Das neue Sägeblatt einsetzen und fixieren.
Die Spannmutter muss wieder so aufgeschraubt werden, wie die Lage vorher war.
Setzen Sie das Sägeblatt so ein, dass die Sägeblattzähne in Drehrichtung geneigt sind
(siehe Pfeil).
Zusammenbau:
• Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen.
Vor der Inbetriebnahme müssen wieder sämtliche Schutzvorrichtungen an der Maschine
montiert sein.
Empfohlenes Sägeblatt
Artikel- Nr.
Z1300080
Z1300103
Es dürfen nur Sägeblätter entsprechend der Norm EN 847-1 verwendet werden!
Sicherung des Sägeblattes
Das Sägeblatt wird durch zerspanbare Einlagen gesichert.
Diese Einlagen sind Verschleißteile und sollten nach der kompletten Abnützung getauscht
werden.
10.3.2 Sägeblatt schärfen
Sägeblätter sollten nur von einem Fachbetrieb nachgeschärft werden, um eine optimale
Schärfe zu erzielen.
Chrom/Vanadium – Sägeblatt
D1000555-V004
[}
Durchmesser Bohrung
700 mm 30 mm
700 mm 30 mm
24]
Zähne
56
84
Wartung | 10
Typ
chromlegiert
Hartmetall (Widia)
45
