Posch EasyCut 700 Betriebsanleitung
Verwandte Anleitungen für Posch EasyCut 700
Inhaltszusammenfassung für Posch EasyCut 700

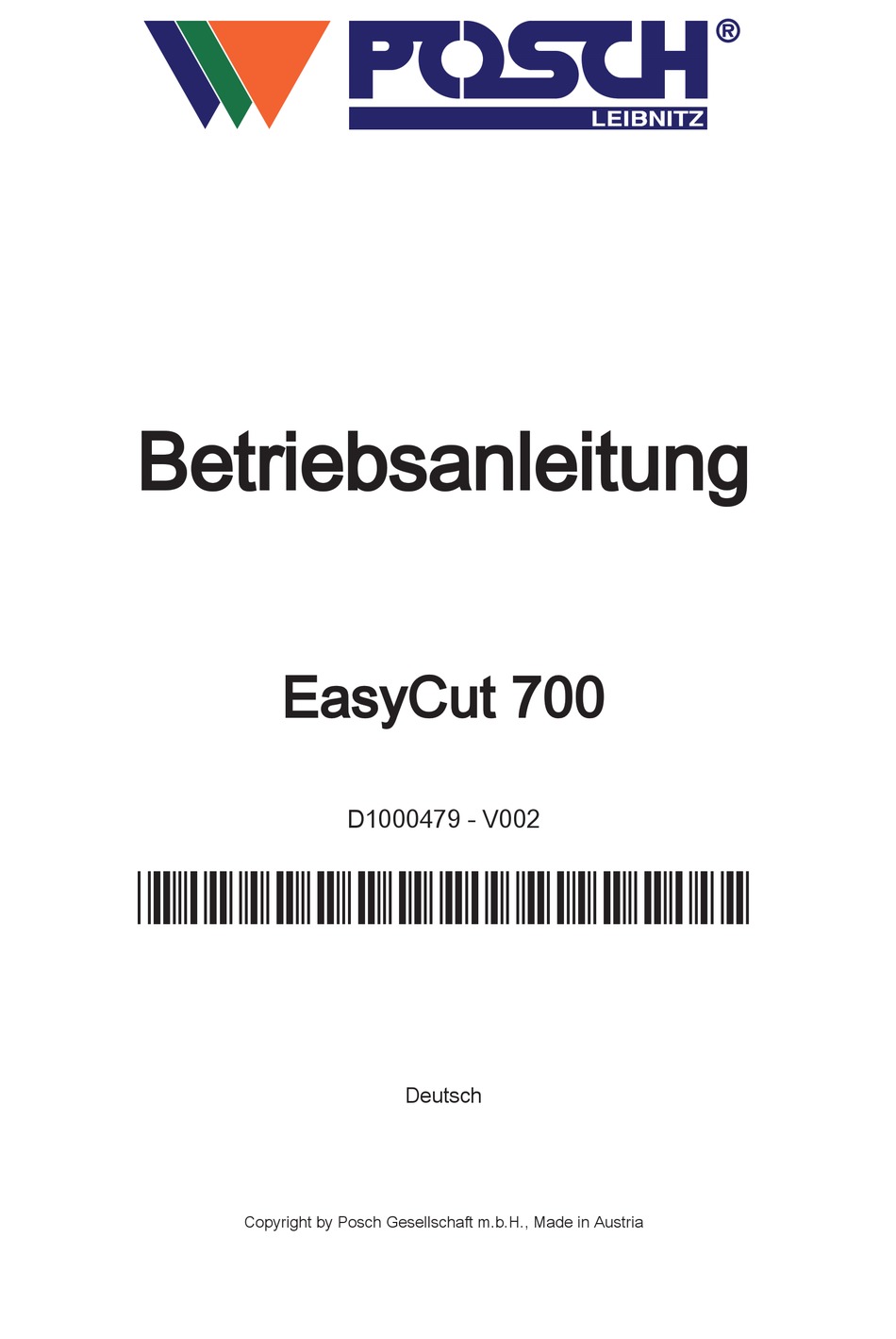

- Seite 1 Betriebsanleitung EasyCut 700 D1000479 - V002 *D1000479-V002* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Sägen Sicherheitshinweise für Förderbänder Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor (Type E) Antrieb durch Schlepper über Gelenkwelle (Type Z) Antrieb durch Elektromotor oder über Gelenkwelle Bedienung... - Seite 4 Inhaltsverzeichnis Kontrollen Schutzvorrichtungen Verschraubungen Elektrische Ausrüstung Hydraulikleitungen Sägeblatt Keilriemenspannung Ölstand Wartung Schmierung Sägeblatt Keilriemenwechsel Ölwechsel Förderband Reinigung Zusatzausrüstung 10.1 Stundenzähler (Zapfwellenantrieb) 10.2 Späne- Absauganschluss Fehlerbeseitigung 11.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. GEFAHR Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Weitere Informationen
▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt... -
Seite 9: Sicherheitshinweise Für Förderbänder
Sicherheitshinweise Die Maschine muss immer gut gewartet und frei von Abfällen wie z.B. Spänen und abgeschnittenen Holzstücken sein! Verwenden Sie beim Arbeiten einen Augen- bzw. Gesichtsschutz! Verwenden Sie einen Atemschutz, um das Risiko des Einatmens von schädlichem Staub zu verringern. Beim Arbeiten sind Schutzschuhe und enganliegende Kleidung zu tragen! Nur Sägeblätter verwenden, die zur Reduzierung des emittierten Lärm konstruiert sind! Keine beschädigten oder deformierten Sägeblätter verwenden! -
Seite 10: Restrisiken
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - EasyCut 700 - ist ausschließlich zum Sägen von Holz mit einem Durchmesser von 5 - 24 cm und einer Länge von 18 - 120 cm geeignet. -
Seite 11: Allgemeines
Stundenzähler für Maschinen mit Z-Antrieb Beschreibung Die Maschine - EasyCut 700 - ist eine Hochleistungssäge mit integriertem Förderband. Die Maschine wird von einem Elektromotor oder über eine Zapfwelle angetrieben. Das Holz wird in die stillstehende Holzlade eingelegt, wo es mittels Schwerkraft zum Anschlag rutscht. -
Seite 12: Die Wichtigsten Bauteile Der Maschine
Allgemeines Die wichtigsten Bauteile der Maschine Kugelhahn Förderband Schalter Öltank Schutzbügel Ölfilter Holzlade Seilwinde – Förderband Bedienung - Förderband Gestell Niederhalter Dreipunkt Holzanschlag Zapfwelle Schutzdeckel Typenschild Sägeblatt Hauptschalter/Stecker Hebeöse Elektromotor Deckel - Förderband... -
Seite 13: Aufkleber Und Deren Bedeutung
Allgemeines Aufkleber und deren Bedeutung Nur mit allen Schutzvorrichtungen in Betrieb nehmen! Während des Betriebes die Schutzvorrichtung nicht öffnen oder entfernen! Vorsicht, Werkzeug läuft nach! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Schutzhandschuhe tragen! Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! - Seite 14 Allgemeines Wiedereinschalten erst nach 60 Sekunden! 60 sec. Z20011272 Hebepunkt für Hubstapler Z2001311 Maximaler Sägeblattdurchmesser max 700 mm min 690 mm 30 mm Z2001340 Ölstand Z2001360 Ölablassstelle Z2001435 Dreipunkt Transportstellumg Z2001437 Dreipunkt Arbeitsstellumg Z2001438 Phasenwender Z205 0010 Schmierstelle Z2050400 Maximale Literleistung max.
-
Seite 15: Aufstellung
Allgemeines Aufkleber - Bedienung Bedienung - Kugelhahn Bedienung - Förderband (ein - aus) Z2001434 Bedienung - Förderband (heben - senken) Aufkleber am Förderband Gefahrenbereich Z2001162 Schmierstelle Z2050400 Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Das Sägeblatt vor jeder Inbetriebnahme auf festen Sitz kontrollieren! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu nehmen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme zu sichern! Antrieb durch Elektromotor (Type E) 4.1.1... -
Seite 17: Antrieb Durch Schlepper Über Gelenkwelle (Type Z)
Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung eines Silikonsprays. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Antrieb durch Schlepper über Gelenkwelle (Type ▪ Die Maschine an die Dreipunktaufhängung des Schleppers montieren. ▪... -
Seite 18: Antrieb Durch Elektromotor Oder Über Gelenkwelle
Inbetriebnahme Achten Sie darauf, dass die Viskosität des Schlepper- Hydrauliköls mit jenem der Maschine zusammenpasst! ▪ Hydrauliköl HLP M46 Den Vor- und Rücklauf beachten! Max. Literleistung der Schlepperhydraulik Max. Betriebsdruck der Schlepperhydraulik 10 l/min 150 bar Dreipunktposition Arbeitsstellung Transportstellung Die Maschine sollte fürs Arbeiten immer auf der rechten Dreipunktaufhängung (Arbeitsstellung) am Schlepper montiert werden, um eine Schonung der Gelenkwelle (Parallel zur Zapfwelle) zu erreichen. - Seite 19 Inbetriebnahme Antriebsvariante einstellen: Stellung Antrieb Verriegelungsblech offen Antrieb über Gelenkwelle Verriegelungsblech geschlossen Antrieb über Elektromotor ▪ Das Sicherungsblech nach unten schwenken, das Verriegelungsblech in die gewünschte Stellung schwenken und mit dem Sicherungsblech wieder sichern (nach oben schwenken). Wird die Maschine mit E-Antrieb in Betrieb genommen, muss das Verriegelungsblech an der Zapfwelle verschlossen sein.
-
Seite 20: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). Bedienelemente und Funktionen 5.1.1 Förderband Kurbel – Seilwinde (F15 und F4) Sicherungskette (Type F15 und F4) Federstecker (Type F5) Fördergurt Absteckbolzen (Type F5) - Seite 21 Bedienung Förderbandtypen Förderbandtype Förderbandlänge Förderhöhe Gurtbreite 150 cm 100 cm 23 cm 400 cm 240 cm 23 cm 500 cm 280 cm 23 cm Förderbandwinkel Der Winkel des Förderbandes darf maximal 35° betragen, sonst wird der Fördergurt durch die abgeschnittenen Holzscheiter zerstört! Förderband - F15 Arbeitsstellung: ▪...
-
Seite 22: Transportstellung
Bedienung Achten Sie darauf, dass der Gurt mittig zur Umlenktrommel zu liegen kommt, damit keine Beschädigung am Gurt auftritt! ▪ Den Kugelhahn in Arbeitsstellung bringen. Transportstellung: ▪ Die Maschine außer Betrieb nehmen. Sehen Sie dazu ….. Außer Betrieb nehmen [➙ 29] ▪... -
Seite 23: Bedienelemente
Bedienung ▪ Den Kugelhahn in Arbeitsstellung bringen. Transportstellung: ▪ Den Kugelhahn in Förderbandstellung bringen. ▪ Den letzten Teil des Einfahrens mit der Hand unterstützen, bis es komplett eingefahren ist. ▪ Den gesamten losen Fördergurt in die Förderbandwanne legen. ▪ Den Absteckbolzen durch die Bohrung stecken. ▪... - Seite 24 Bedienung Kugelhahn Kugelhahn – Förderbandstellung Kugelhahn - Arbeitsstellung Bei offenem Kugelhahn (Förderbandstellung) wird das Teleskopförderband ausgefahren und der Gurt gespannt. In der Arbeitsstellung können die Sägearbeiten durchgeführt werden. Förderband (Option F5) Förderband – heben Förderband - senken 5.1.3 Niederhalter Niederhalter Holzlade Mit dem Niederhalter wird das Holz beim Sägevorgang festgehalten.
-
Seite 25: Verriegelung Holzlade
Bedienung 5.1.4 Holzanschlag Fixierblech mit Klemmhebel Zeiger Holzanschlag Skala Die Abschnittlänge ist mit dem Anschlag auf eine Länge von 18, 20, 25, 27, 30, 33, 35, 40, 45, 50, 52 cm einstellbar. ▪ Den Klemmhebel nach oben schwenken, um das Fixierblech hochzuheben. ▪... - Seite 26 Bedienung Verriegelungslasche Verriegelungsschraube Holzlade Innensechskantschraube Arbeitsstellung: ▪ Die Verriegelungslasche etwas nach links schwenken (von der Verriegelungsschraube heben). ▪ Die Holzlade ein wenig nach innen schieben. ▪ Die Verriegelungslasche nach rechts schwenken und an der Innensechskantschraube ablegen. Transportstellung: ▪ Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen.
-
Seite 27: Arbeitsvorgang
Bedienung Arbeitsvorgang Es darf immer nur eine Person an der Maschine arbeiten! Achten Sie darauf, dass sich keine weiteren Personen im Bereich der Maschine aufhalten. 5.2.1 Der Sägevorgang ▪ Die gewünschte Holzabschnittlänge einstellen. Sehen Sie dazu ….. Holzanschlag [➙ 25] ▪... -
Seite 28: Störung Beim Sägen
Bedienung Störung beim Sägen Ein Holzstück hat sich im Förderband bzw. Förderbandübergabebereich verklemmt. ▪ Entfernen Sie das eingeklemmte Holz. Verstopfung des Spänekastens durch Holzabfallstücke und dadurch erhöhtes Späne- Aufkommen in der Maschine. ▪ Entfernen der Abfallstücke aus dem Spänekasten. Hinweis zur Störung: Bei der Beseitigung einer eventuellen Störung unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! -
Seite 29: Außer Betrieb Nehmen
Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienhebel in Neutralstellung bringen. Abschalten der Maschine Antrieb durch Elektromotor (Type E) Type E7,5 ▪ Den Hauptschalter (am Stecker) ausschalten. Antrieb durch Schlepper über Gelenkwelle (Type PZG) ▪... -
Seite 30: Transport
Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. Achten Sie beim Abstellen der Maschine immer auf den Auslauf des Sägeblattes bis zum Stillstand! Förderband... - Seite 31 Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***...
-
Seite 32: Heben Mit Dem Kran
Transport Arbeitsstellung Transportstellung Die Maschine für den Transport immer auf der linken Dreipunktaufhängung (Transportstellung) montieren! Heben mit dem Kran Hebezeug Hebeöse Mit dem Kran darf die Maschine nur an den Hebeösen angehoben werden! Es dürfen nur Hebezeuge mit der zulässigen Tragkraft verwendet werden! -
Seite 33: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 34: Hydraulikleitungen
Kontrollen Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. ▪ Beschädigte Hydraulikleitungen sind sofort zu ersetzen! Sägeblatt Das Sägeblatt vor jeder Inbetriebnahme auf festen Sitz kontrollieren! Ebenso das Sägeblatt vor jeder Inbetriebnahme auf Abnützung und Beschädigungen prüfen, wenn notwendig schärfen bzw. - Seite 35 Kontrollen Hinweis zum Hydraulikölstand Das Förderband muss unbedingt eingefahren sein! Sehen Sie dazu ….. Förderband [➙ 20] 8.7.2 Getriebeölstand Öleinfüll-, Ölstand-, bzw. Ölablassschraube Wenn das Öl bei waagrechter Lage an der Bohrung der Ölstandschraube austritt, entspricht das dem Ölstand- Maximum. Wenn sich das Öl unter der Bohrung befindet, entspricht das dem Ölstand- Minimum.
-
Seite 36: Wartung
▪ Die Gelenkwelle vom Schlepper abnehmen. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Schmierung Entsorgen Sie ölige und fettige Teile sowie Altöle entsprechend den gesetzlichen Vorschriften. -
Seite 37: Sägeblatt
Mehrzweckfett 5028 Sägeblatt Tragen Sie Schutzhandschuhe beim Umgang mit Sägeblätter! Verwenden Sie nur POSCH - Sägeblätter in verstärkter Ausführung , Standardsägeblätter sind zu schwach und stellen ein Sicherheitsrisiko dar! Achten Sie auf die vom Hersteller angegebene maximale Drehzahl des Sägeblattes! 9.2.1... -
Seite 38: Empfohlenes Sägeblatt
Wartung Empfohlenes Sägeblatt Artikel- Nr. Durchmesser Bohrung Zähne Z1300103 700 mm 30 mm Hartmetall (Widia) Es dürfen nur Sägeblätter entsprechend der Norm EN 847-1 verwendet werden! Sicherung des Sägeblattes Konform der Norm - EN 1870-6 - wird das Sägeblatt mit Alueinlagen gesichert. Diese Einlagen sind Verschleißteile und sollten sofort nach der Abnützung getauscht werden. -
Seite 39: Keilriemen Wechseln Bei Z- Antrieb
Wartung Die Keilriemen müssen so vorgespannt werden, dass sie sich in der Mitte mittels Daumendruck ca. 8 mm durchdrücken lassen. Keilriementype Maschinentype Riemen Menge (Stk.) Artikelnummer XPA 1500 Lw Z1940200 XPA 1500 Lw / XPA 2 / 1 Z1940200 / 857 Lw Z1940081 ZE7,5... -
Seite 40: Keilriemen Für Hydraulikpumpe
Wartung Vor der Inbetriebnahme müssen wieder sämtliche Schutzvorrichtungen an der Maschine montiert sein. Keilriemen für Hydraulikpumpe Schutzblech Kontermutter – Spannschraube Sechskantschraube - Spannschraube Hydraulikpumpe Hydraulikpumpe ▪ Die Sechskantschrauben des Schutzbleches lösen und das Schutzblech abnehmen. ▪ Die Vier Sechskantschrauben von der Hydraulikpumpe lockern. ▪... -
Seite 41: Keilriemenwechsel Bei Ze-Antrieb
Wartung 9.3.3 Keilriemenwechsel bei ZE-Antrieb Sechskantschraube – Motorplatte Kontermutter - Spannschraube Motorplatte Spannschraube ▪ Die Keilriemenschutzbleche abnehmen. Sehen Sie dazu ….. Keilriemen wechseln bei Z- Antrieb [➙ 39] ▪ Die vier Sechskantschrauben von der Motorplatte lockern (zwei vorne, zwei hinten). ▪... -
Seite 42: Empfohlene Hydrauliköle
Wartung Belüftungsschraube Ölschauglas Ölablassschraube ▪ Die Belüftungsschraube herausdrehen. ▪ Die Ölablassschraube öffnen. Die Ölablassschraube befindet sich an der Bodenfläche des Öltanks. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen. - Seite 43 Wartung Hersteller Ölsorte CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 GENOL Hydrauliköl 520 FUCHS Plantohyd 32S * / Renolin B46 HVI *..biologische Hydrauliköle 9.4.2 Ölfilter Filterdeckel Filtereinsatz Ein Wechsel des Filtereinsatzes soll bei jedem Ölwechsel durchgeführt werden. Eventuell vorhandene Aluminiumspäne sind unbedenklich, da sie beim Einlaufen der Pumpe entstehen.
-
Seite 44: Förderband
Wartung Gesamtfüllmenge 0,35 Liter Hinweis zum Getriebeölwechsel Durch die platzsparende und kompakte Bauweise ist das Einfüllen des Getriebeöls etwas schwieriger durchzuführen. Am besten Funktioniert es mit Hilfe eines Einfülltrichters und einem Verlängerungsschlauch. Empfohlene Getriebeöle Hersteller Ölsorte Gear Oil MP SAE 85W-90 GENOL Getriebeöl MP 90 FUCHS... -
Seite 45: Reinigung
Wartung Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 46: Zusatzausrüstung
Zusatzausrüstung Zusatzausrüstung 10.1 Stundenzähler (Zapfwellenantrieb) Taste – „Info“ Anzeige – Zapfwellendrehzahl Anzeige – Betriebsstunden Anzeige - Batteriespannung Funktion: Die Drehzahl wird am Display angezeigt, sobald die Maschine in Betrieb genommen wird. Drückt man die Taste „Info“ werden die Betriebsstunden angezeigt. Die Zeit wird in Stunden und 1/10 Stunden angezeigt (z.B. -
Seite 47: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 48: Entsorgung
Fehlerbeseitigung 11.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu! -
Seite 49: Technische Daten
Technische Daten Technische Daten Type ZE7,5 Antrieb Antriebsart Zapfwelle/ Zapfwelle Zapfwelle/ Schlepper- Elektromotor Hydraulik Leistung 9 / 7,5 S6 ** Spannung Absicherung Motordrehzahl U/min 1455 Zapfwellendrehzahl U/min Sägeblatt Sägeblatt- Durchmesser Min. Holzdurchmesser Max. Holzdurchmesser Lärmhinweis Schalldruckpegel dB(A) Maße * Breite Tiefe Höhe Gewicht... -
Seite 50: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: www.posch.com/download... -
Seite 51: Eg-Konformitätserklärung
Des weiteren entspricht die Maschine der EG-Niederspannungsrichtlinie 2006/95/EG und der EG-Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hochleistungssäge - EasyCut 700 Artikel-Nr.: M1445 , M1450 , M1470 Ausführung: F15, F4, F5 Serien-Nr.:... - Seite 52 Ihr Posch - Fachhändler...
