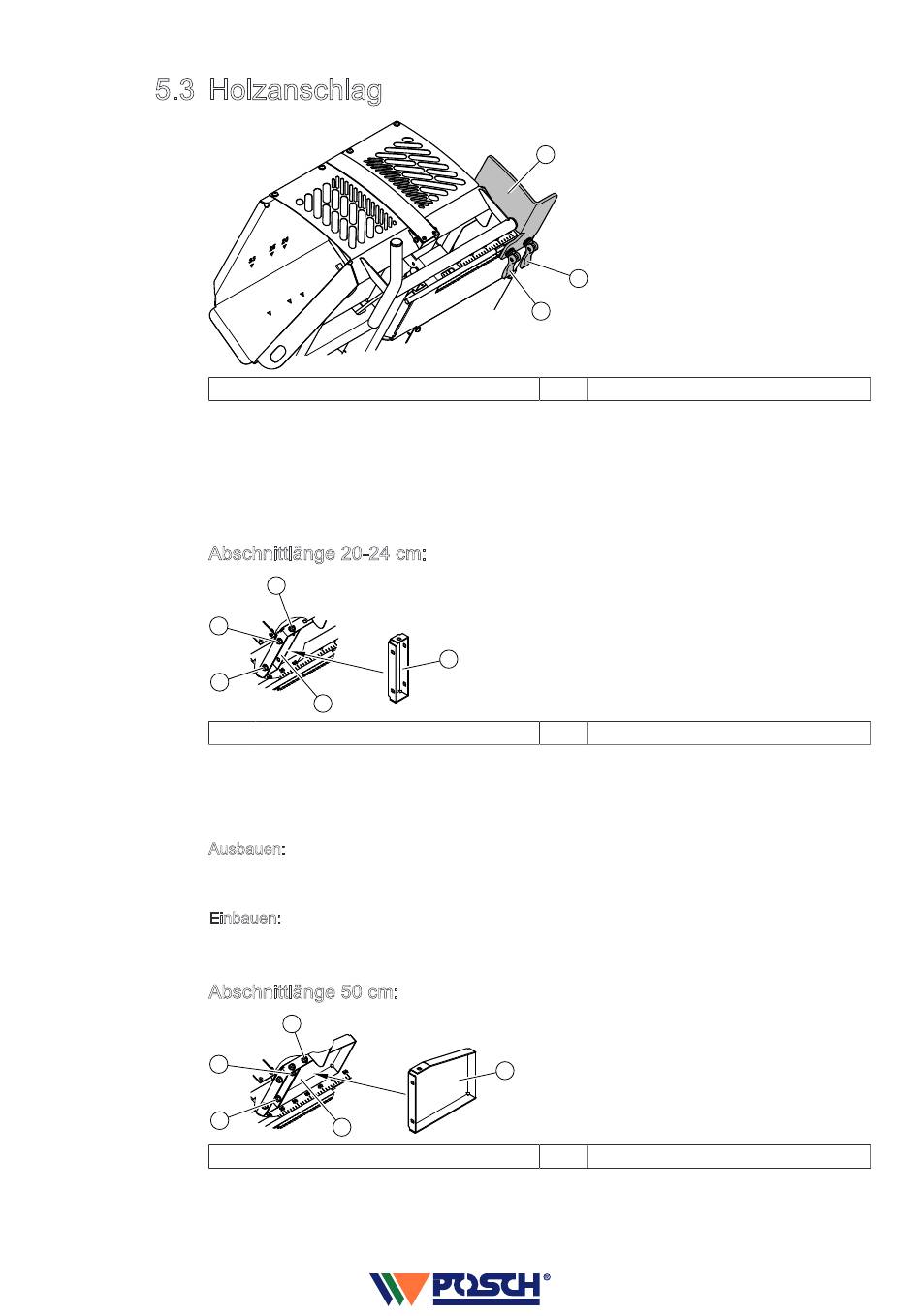

5.3 Holzanschlag

1
Die Abschnittlänge ist mit dem Anschlag auf eine Länge von 20-52 cm einstellbar.
• Den Exzenterhebel um ca. 2 Umdrehungen lockern.
• Den Anschlag in die gewünschte Position verschieben und mit dem Exzenterhebel fixie-
ren.
Abschnittlänge 20-24 cm:
1
1
1
Für das Schneiden mit mehr als 24 cm Holzabschnittlänge muss das Füllblech montiert sein!
Bei Abschnittlängen unter 24 cm muss das Füllblech entfernt werden.
Ausbauen:
• Das Füllblech durch Lösen der Befestigungsschrauben abnehmen.
Einbauen:
• Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen.
Abschnittlänge 50 cm:
1
1
1
Für das Schneiden mit 50 cm Holzlänge sollte das Füllblech 50 cm montiert sein.
D1000555-V004
Excenterhebel
1
2
Befestigungsschraube (3x)
1
2
Befestigungsschraube (3x)
2
1
1
2 Holzanschlag
2
2 Füllblech
2
2 Füllblech 50 cm
