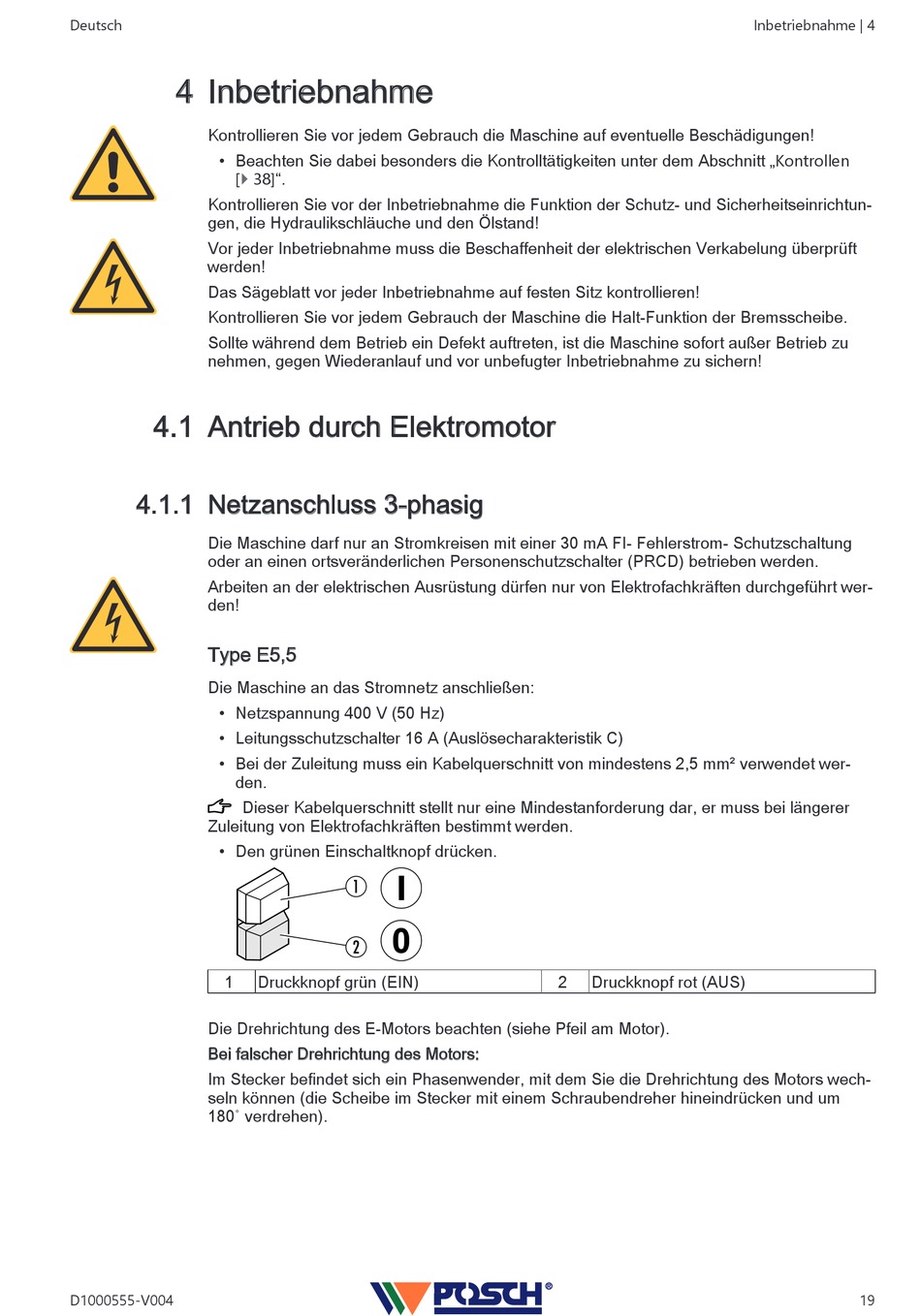

Inbetriebnahme; Antrieb Durch Elektromotor - Posch Z Betriebsanleitung

Deutsch

4 Inbetriebnahme

Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen!
• Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen
[}
Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtun-
gen, die Hydraulikschläuche und den Ölstand!
Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft
werden!
Das Sägeblatt vor jeder Inbetriebnahme auf festen Sitz kontrollieren!
Kontrollieren Sie vor jedem Gebrauch der Maschine die Halt-Funktion der Bremsscheibe.
Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu
nehmen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme zu sichern!

4.1 Antrieb durch Elektromotor

4.1.1 Netzanschluss 3-phasig
Die Maschine darf nur an Stromkreisen mit einer 30 mA FI- Fehlerstrom- Schutzschaltung
oder an einen ortsveränderlichen Personenschutzschalter (PRCD) betrieben werden.
Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt wer-
den!
Type E5,5
Die Maschine an das Stromnetz anschließen:
• Netzspannung 400 V (50 Hz)
• Leitungsschutzschalter 16 A (Auslösecharakteristik C)
• Bei der Zuleitung muss ein Kabelquerschnitt von mindestens 2,5 mm² verwendet wer-
den.
Dieser Kabelquerschnitt stellt nur eine Mindestanforderung dar, er muss bei längerer
Zuleitung von Elektrofachkräften bestimmt werden.
• Den grünen Einschaltknopf drücken.
1
Die Drehrichtung des E-Motors beachten (siehe Pfeil am Motor).
Bei falscher Drehrichtung des Motors:
Im Stecker befindet sich ein Phasenwender, mit dem Sie die Drehrichtung des Motors wech-
seln können (die Scheibe im Stecker mit einem Schraubendreher hineindrücken und um
180˚ verdrehen).
D1000555-V004
38]".
1
2
Druckknopf grün (EIN) 2 Druckknopf rot (AUS)
Inbetriebnahme | 4
19
