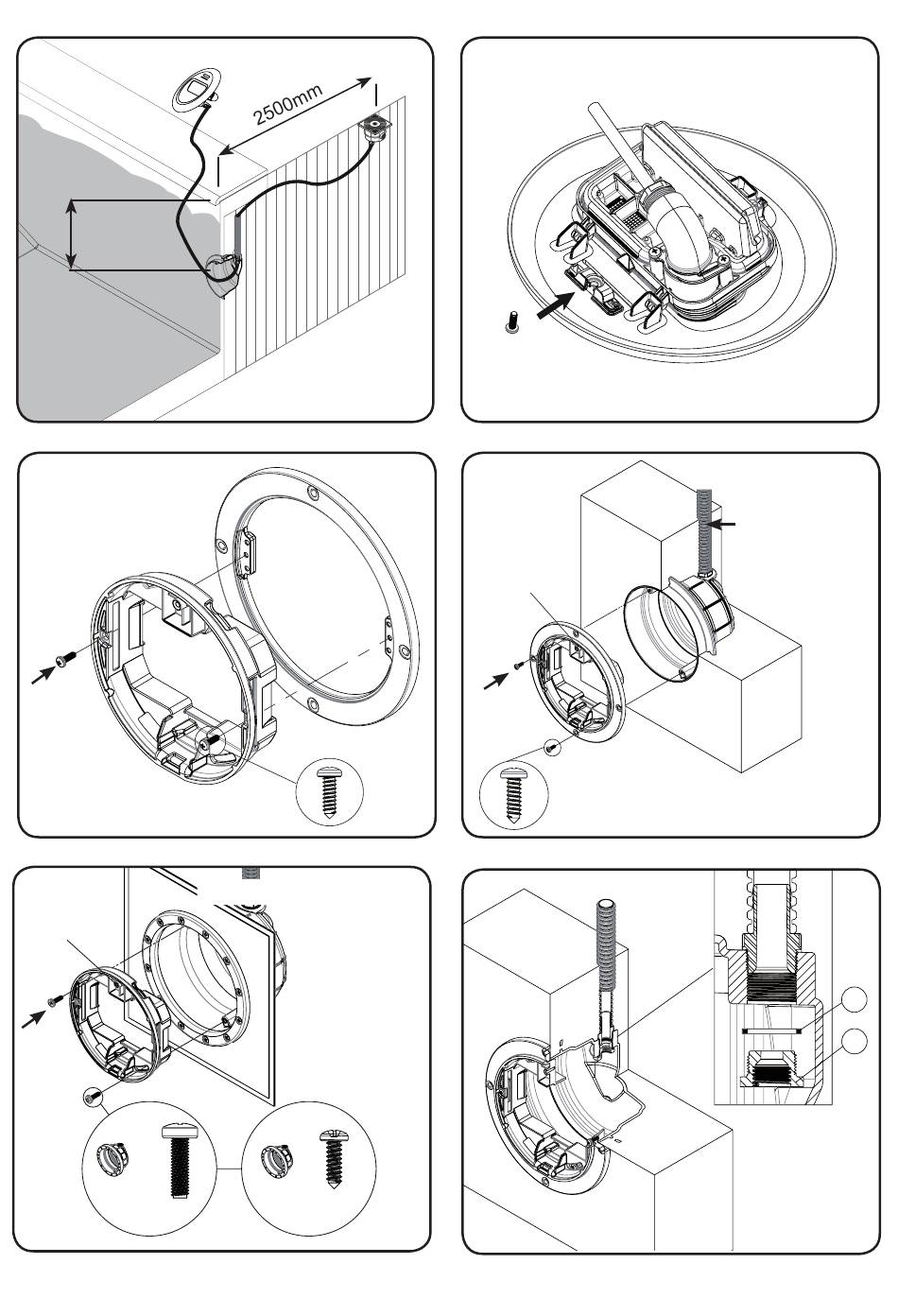

Astralpool LumiPlus Design Einbau- Und Betriebsanleitung Seite 5

400-700 mm
A
1,5 N.m
TOP
1,5 N.m
59814
DIN 7985 M6 x 20
FIG. 1
B
FIG. 3
PREFABRICATED POOL
59815
DIN 7981 4,8 x 16
FIG. 5
TOP
1,5 N.m
DIN 7981
4,8 x 16
16
FIG. 2
CONCRETE POOL
DIN 7981
FIG. 4
4,8 x 16
FIG. 6
Ø ext. 25mm
Ø int. 18/19mm
B
A
